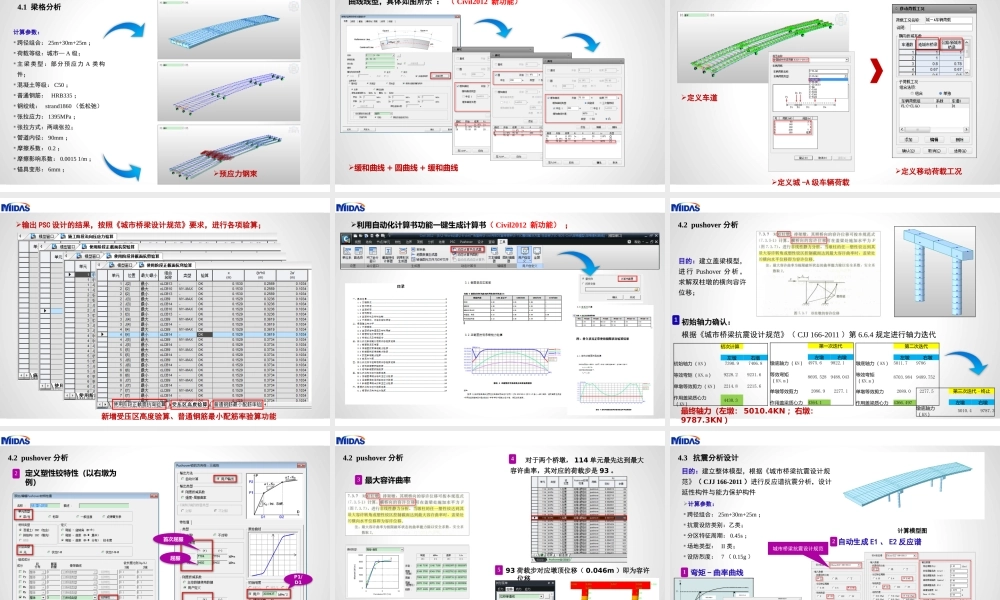

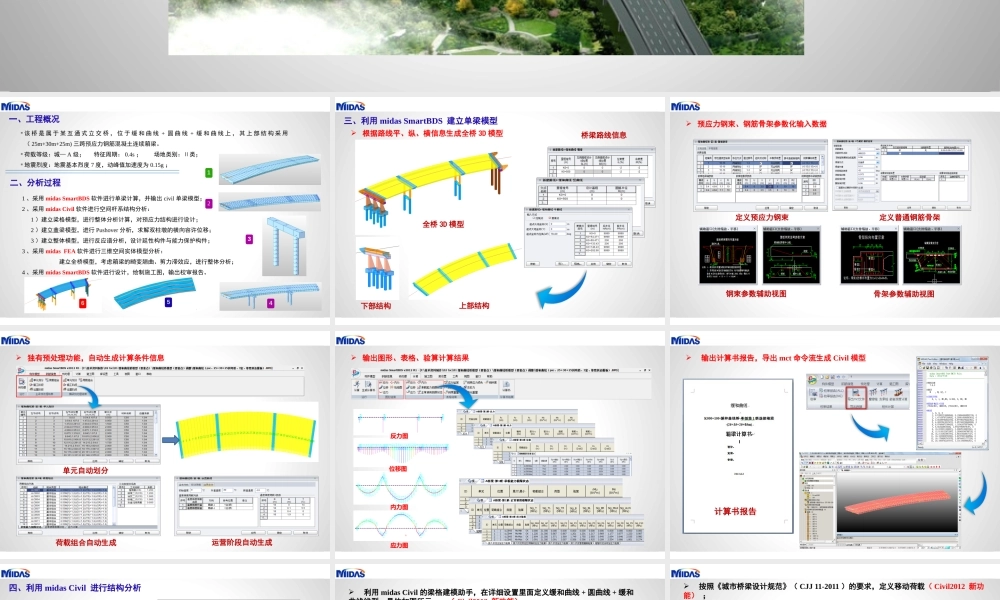

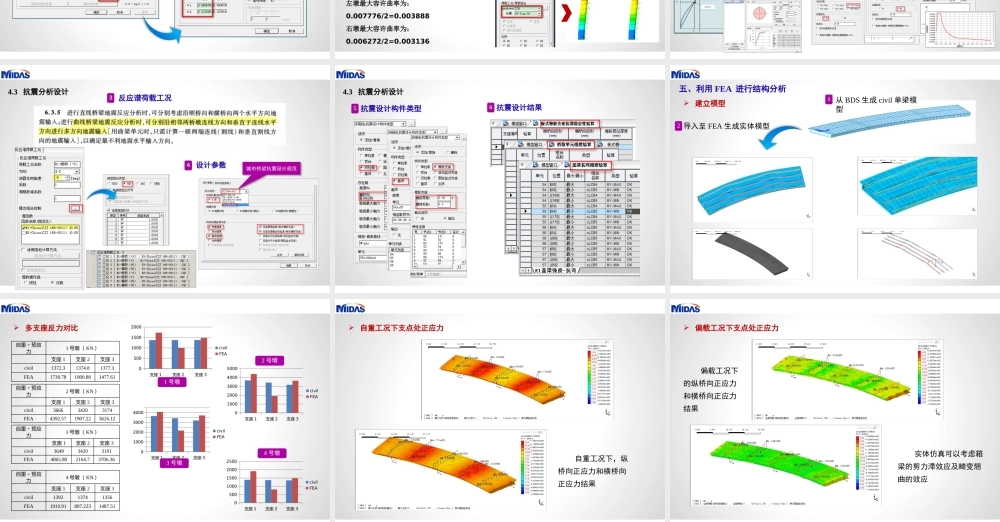

MIDAS桥梁系列软件工程应用交流一、工程概况该桥是属于某互通式立交桥，位于缓和曲线+圆曲线+缓和曲线上，其上部结构采用（25m+30m+25m)三跨预应力钢筋混凝土连续箱梁。荷载等级：城—A级；特征周期：0.4s；场地类别：Ⅱ类；地震烈度：地震基本烈度7度，动峰值加速度为0.15g；二、分析过程1、采用midasSmartBDS软件进行单梁计算，并输出civil单梁模型；2、采用midasCivil软件进行空间杆系结构分析：1）建立梁格模型，进行整体分析计算，对预应力结构进行设计；2）建立盖梁模型，进行Pushover分析，求解双柱墩的横向容许位移；3）建立整体模型，进行反应谱分析，设计延性构件与能力保护构件；3、采用midasFEA软件进行三维空间实体模型分析：建立全桥模型，考虑箱梁的畸变翘曲、剪力滞效应，进行整体分析；4、采用midasSmartBDS软件进行设计，绘制施工图，输出校审报告。534621三、利用midasSmartBDS建立单梁模型根据路线平、纵、横信息生成全桥3D模型桥梁路线信息下部结构上部结构全桥3D模型预应力钢束、钢筋骨架参数化输入数据定义预应力钢束定义普通钢筋骨架钢束参数辅助视图骨架参数辅助视图独有预处理功能，自动生成计算条件信息单元自动划分荷载组合自动生成运营阶段自动生成输出图形、表格、验算计算结果反力图位移图应力图内力图计算书报告输出计算书报告，导出mct命令流生成Civil模型四、利用midasCivil进行结构分析4.1梁格分析计算参数：跨径组合：25m+30m+25m；荷载等级：城市—A级；主梁类型：部分预应力A类构件；混凝土等级：C50；普通钢筋：HRB335；钢绞线：strand1860（低松弛）张拉应力：1395MPa；张拉方式：两端张拉；管道内径：90mm；摩擦系数：0.2；摩擦影响系数：0.00151/m；锚具变形：6mm；预应力钢束利用midasCivil的梁格建模助手，在详细设置里面定义缓和曲线+圆曲线+缓和曲线线型，具体如图所示：（Civil2012新功能）缓和曲线+圆曲线+缓和曲线按照《城市桥梁设计规范》（CJJ11-2011）的要求，定义移动荷载（Civil2012新功能）；定义车道定义城-A级车辆荷载定义移动荷载工况输出PSC设计的结果，按照《城市桥梁设计规范》要求，进行各项验算；新增受压区高度验算、普通钢筋最小配筋率验算功能利用自动化计算书功能一键生成计算书（Civil2012新功能）；目的：建立盖梁模型，进行Pushover分析，求解双柱墩的横向容许位移；4.2pushover分析初始轴力确认：根据《城市桥...
