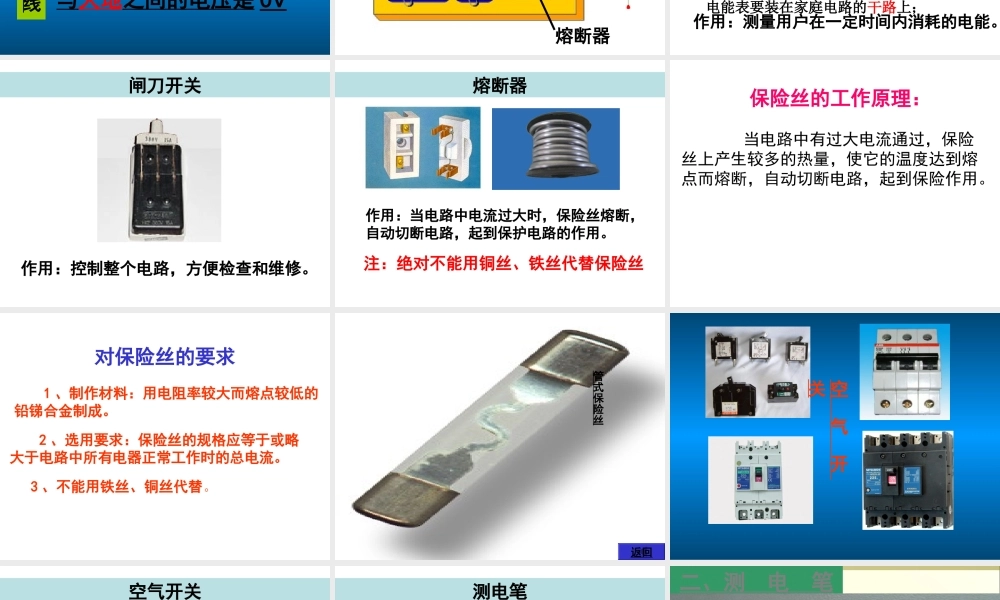

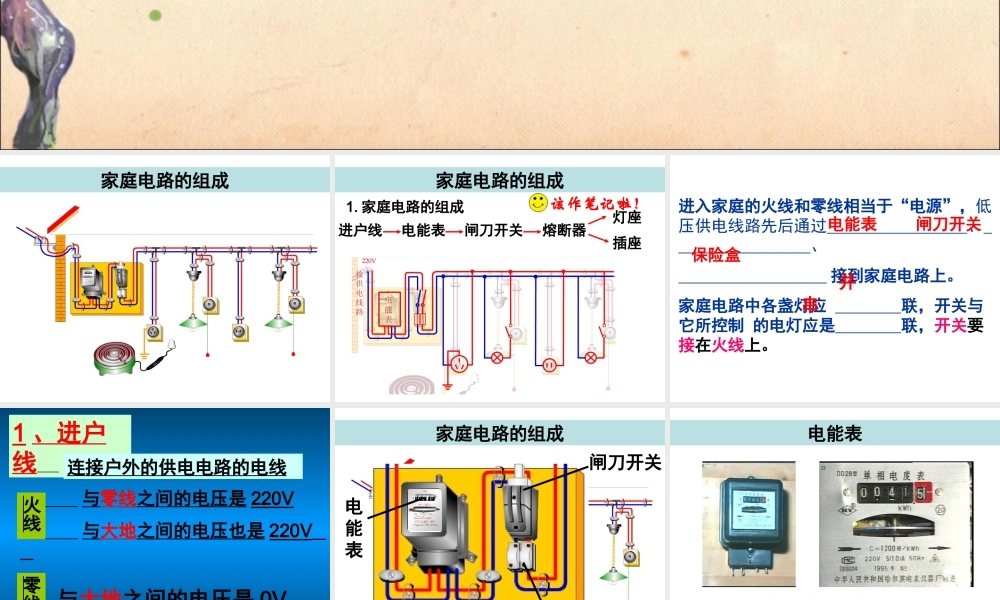

家庭电路的组成家庭电路的组成该作笔记啦！1.家庭电路的组成进户线电能表闸刀开关熔断器灯座插座进入家庭的火线和零线相当于“电源”，低压供电线路先后通过、、接到家庭电路上。家庭电路中各盏灯应联，开关与它所控制的电灯应是联，开关要接在火线上。电能表闸刀开关保险盒并串1、进户线与零线之间的电压是220V与大地之间的电压也是220V连接户外的供电电路的电线与大地之间的电压是0V火线零线家庭电路的组成配电盘电能表闸刀开关熔断器电能表作用：测量用户在一定时间内消耗的电能。电能表要装在家庭电路的干路上；闸刀开关作用：控制整个电路，方便检查和维修。熔断器作用：当电路中电流过大时，保险丝熔断，自动切断电路，起到保护电路的作用。注：绝对不能用铜丝、铁丝代替保险丝保险丝的工作原理：当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。对保险丝的要求1、制作材料：用电阻率较大而熔点较低的铅锑合金制成。2、选用要求：保险丝的规格应等于或略大于电路中所有电器正常工作时的总电流。3、不能用铁丝、铜丝代替。管式保险丝返回空气开关空气开关测电笔3.测电笔：辨别火线和零线该作笔记啦！二、测电笔感应测电笔电笔是用来辨别线线的，手应该接触尾的，笔尖接触根电线，如果氖管发光，示接触的是线,否则线。有关测电笔火零金属体火零插座---家庭电路预留的电源接口为了给电视机、洗衣机电冰箱以及其他可能搬动的家用电器供电，家庭电路中装有插座。插座接线诀窍：左零右火、上接地接地线接零线接火线插座与电源相连，是用来插接各种可移动家用电器的，分为：两孔插座和三孔插座根据插脚的多少两脚三脚根据插脚的形状扁脚圆脚三孔插座中，多的那个孔是接大地的，当把三脚插头插入时，在把电器连入电路的同时，也把电器的外壳连入了大地。接地的作用带金属外壳的家用电器必须接地防止金属外壳漏电时人触电家庭电路的连接⑴电能表、闸刀开关、保险丝应_____在干路上。⑵保险丝应该接在_______上。⑶插座与电灯是_____。⑷图中的电灯与控制灯的开关是_____，且开关应接在_____上。⑸螺口灯泡的螺旋一定要接在_____上。控制灯的开关应接在火线上。如图所示，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他是否会触电；用手接触电路中的B点，他是否会触电？灯泡的连接家庭电路中电流过大的原因保险丝烧断（空气开关跳闸）的原因1.短路家庭电路中的短路是指火线、...
