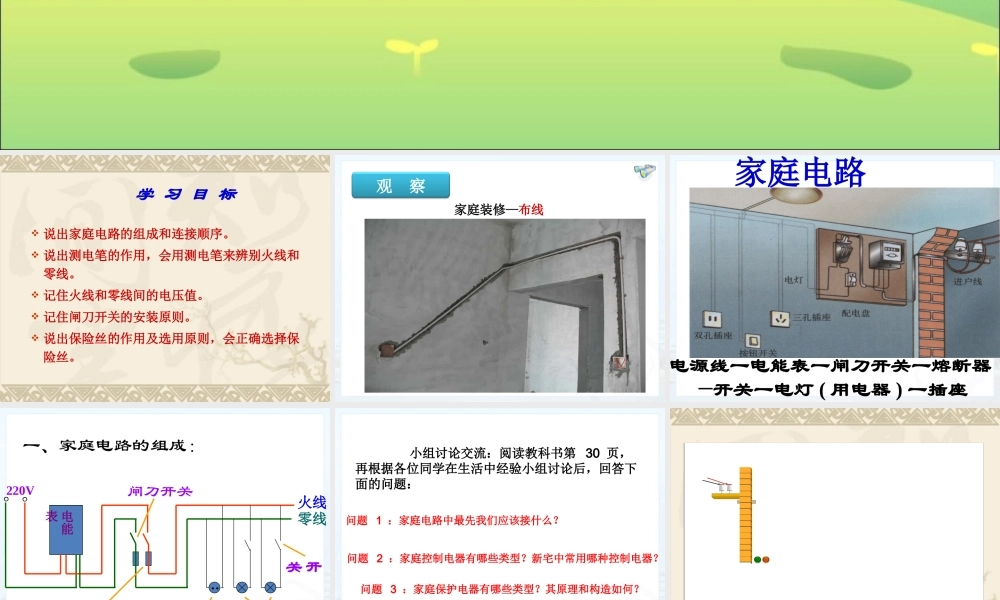

家庭电路家庭电路第十九章说出家庭电路的组成和连接顺序。说出测电笔的作用，会用测电笔来辨别火线和零线。记住火线和零线间的电压值。记住闸刀开关的安装原则。说出保险丝的作用及选用原则，会正确选择保险丝。学习目标家庭装修—布线观察家庭电路电源线一电能表一闸刀开关一熔断器—开关一电灯(用电器)一插座一、家庭电路的组成：..。。220V火线零线电能表保险丝闸刀开关插座电灯开关问题1：家庭电路中最先我们应该接什么？问题3：家庭保护电器有哪些类型？其原理和构造如何？问题2：家庭控制电器有哪些类型？新宅中常用哪种控制电器？小组讨论交流：阅读教科书第30页，再根据各位同学在生活中经验小组讨论后，回答下面的问题：3.低压:1000V以下的电压.高压:1000V和1000V以上的电压家庭电路由__________________供电。我国家庭电路的电压是______伏。户外低压电力网220家庭电路器件组成:家庭电路由进户线、电能表、总开关、保护设备、用电器和导线等组成。两根电线，一根叫火线，一根叫零线，火线和零线之间有220V电压，零线和大地之间没有电压，火线和大地之间有220V电压。进户线先接电能表，再接总开关和保护设备，然后接电灯、插座和其他用电器。各用电器、插座相互并联；开关和要控制的用电器串联。常见的家庭电路组成家庭电路由进户线、电能表、总开关、保护设备、用电器和导线等组成。两根电线，一根叫火线，一根叫零线，火线和零线之间有220V电压，零线和大地之间没有电压，火线和大地之间有220V电压。进户线从变压器上引出的低压供电线路，一根火线，一根零线，电流从火线流向零线，沿途分别进入每家每户，称为进户线。注意：火线和零线不能直接相连（短路），必须在火线和零线之间接入用电器才能相连。（直接接用电器或通过插座接用电器）接入顺序进户线先接电能表，再接总开关和保护设备，然后接电灯、插座和其他用电器。各用电器、插座相互并联；开关和要控制的用电器串联。火线零线大地用试电笔！试电笔0V220V220V如何辨别火线和零线？二、火线和零线二、火线和零线1．试电笔（1）作用：辨别火线和零线。（2）构造：氖管电阻笔尖金属体笔尾金属体弹簧火线和零线火线和零线（3）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。试电笔的正确使用！测电笔：×√手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时氖管不发光使用方法及现象：1．电能表...
