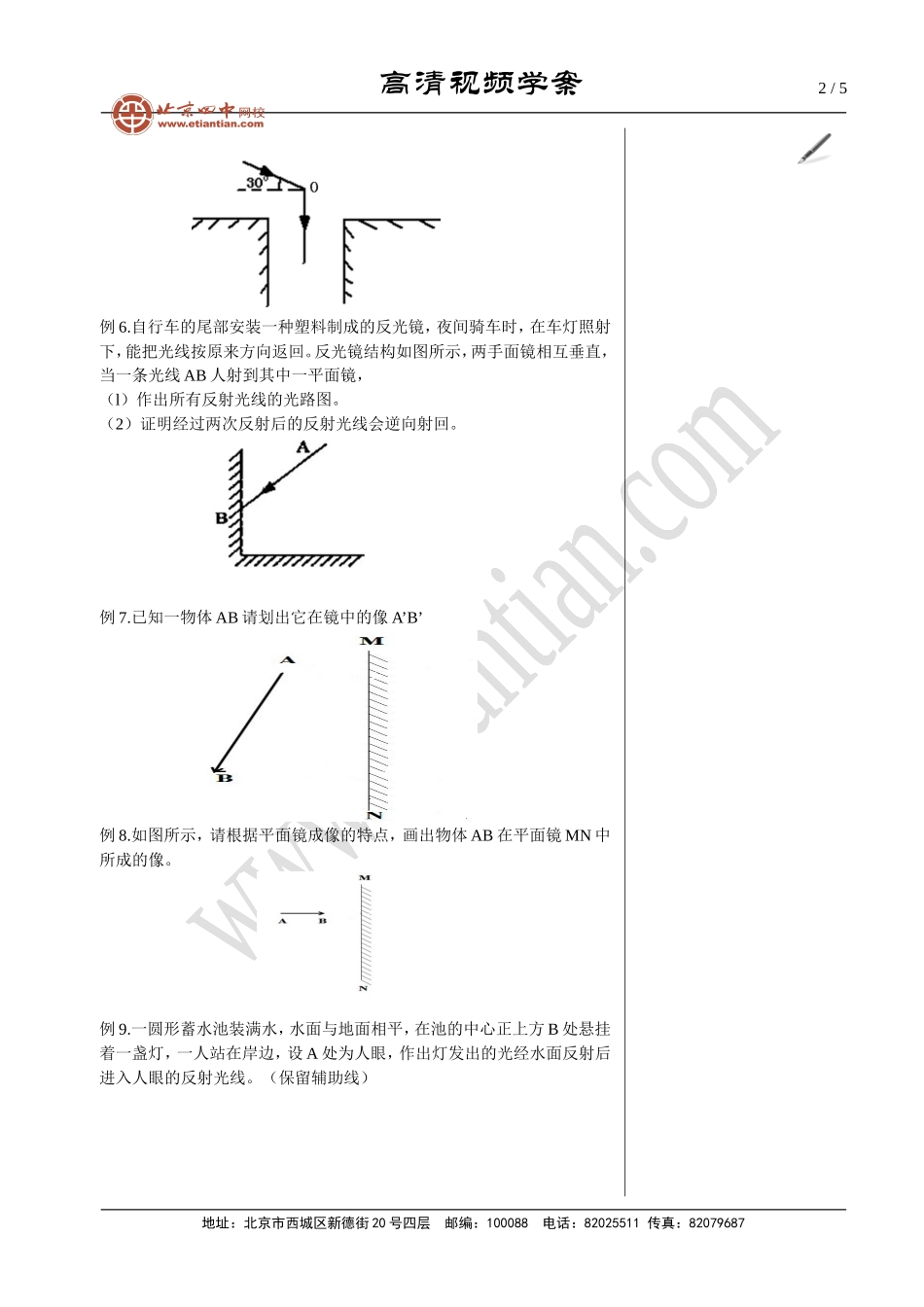

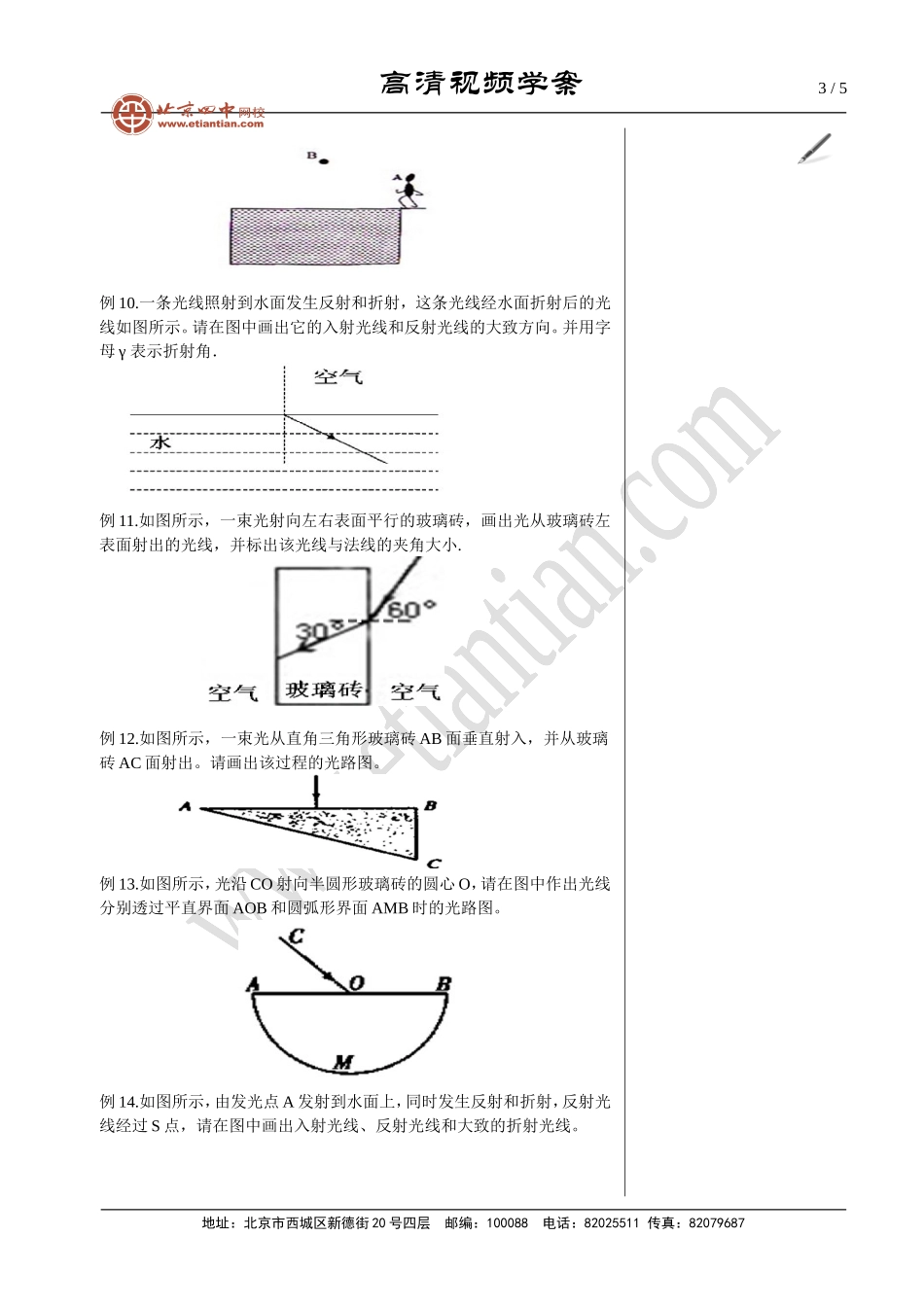

高清视频学案1/5中考冲刺光学作图专题北京四中李丽娟作图题概述：形象、直观作图的要求、规范等“铅笔、直尺、箭头、实虚线、美观大方。。。”一、利用光的传播规律例1.“坐井观天，所见甚小”。请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）例2.2012年5月21日清晨，我国东南沿海部分地区出现了“日环食”奇景。图甲是厦门天文爱好者拍摄的一张日环食照片。请在图乙中画出，人在其中能观察到日环食的阴影区，并在该影区内写入字母“HS”。例3.请在图中标出人眼通过平面镜看到A点时的光的传播方向。例4.画出图中人射光线AO的反射光线。例5.请在下图中，画出平面镜的位置。地址：北京市西城区新德街20号四层邮编：100088电话：82025511传真：82079687高清视频学案2/5例6.自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。反光镜结构如图所示，两手面镜相互垂直，当一条光线AB人射到其中一平面镜，（l）作出所有反射光线的光路图。（2）证明经过两次反射后的反射光线会逆向射回。例7.已知一物体AB请划出它在镜中的像A’B’例8.如图所示，请根据平面镜成像的特点，画出物体AB在平面镜MN中所成的像。例9.一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。（保留辅助线）地址：北京市西城区新德街20号四层邮编：100088电话：82025511传真：82079687高清视频学案3/5例10.一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示。请在图中画出它的入射光线和反射光线的大致方向。并用字母γ表示折射角．例11.如图所示，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.例12.如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出。请画出该过程的光路图。例13.如图所示，光沿CO射向半圆形玻璃砖的圆心O，请在图中作出光线分别透过平直界面AOB和圆弧形界面AMB时的光路图。例14.如图所示，由发光点A发射到水面上，同时发生反射和折射，反射光线经过S点，请在图中画出入射光线、反射光线和大致的折射光线。地址：北京市西城区新德街20号四层邮编：100088电话：82025511传真：82079687高清视频学案4/5例15.如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜(图中未画出)上的O点，光束经平面镜反射后...
