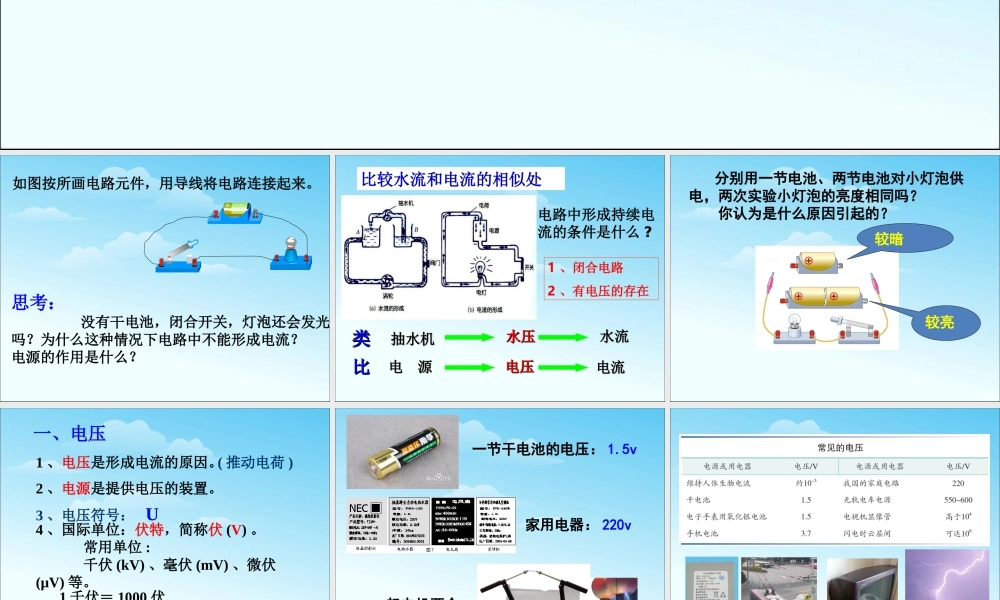

第十六章电压电阻第1节电压如图按所画电路元件，用导线将电路连接起来。思考：没有干电池，闭合开关，灯泡还会发光吗？为什么这种情况下电路中不能形成电流？电源的作用是什么？比较水流和电流的相似处电路中形成持续电流的条件是什么?1、闭合电路2、有电压的存在抽水机抽水机水压水压水流水流电源电源电压电压电流电流类比类比分别用一节电池、两节电池对小灯泡供电，两次实验小灯泡的亮度相同吗？你认为是什么原因引起的？较暗较亮1、电压是形成电流的原因。2、电源是提供电压的装置。3、电压符号：U(推动电荷)一、电压4、国际单位：伏特，简称伏(V)。常用单位:千伏(kV)、毫伏(mV)、微伏(μV)等。1千伏＝1000伏1伏＝1000毫伏1毫伏＝1000微伏起电机两个放电球之间的电压高达几万伏。一节干电池的电压：1.5v家用电器：220v电源之父：伏特伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。水果=“电源”它为发光二极管提供了“电压”，使自由电荷在电路中定向运动起来。二、电压的测量1．用来测量电压大小的仪表：电压表2．实验室的电压表有三个接线柱：“—”、“3”、“15”3、两个量程：o～3伏和O～15伏分度值分别为：O．1伏和O．5伏。观察此表的外部结构，观察此表的外部结构，你可以获得哪些信息？你可以获得哪些信息？电压表的符号：－V－观察电压表电压表：外观接线柱量程分度值总结：电压表的使用。（1）必须把电压表并联在被测电路的两端（2）使用时必须让电流从“+”接线柱流进去，从“－”接线柱流出来。（3)被测电压不能超过电压表的量程（试触）（4）允许电压表直接连入电源两极上测电源电压实验一：测量两节干电池的电压（1）电池串联（2）电池并联实验二：测量小灯泡的电压想一想：电压表、电流表在使用上有哪些相同点和不同点？电压表与电流表(相同点)1、使用前都要校零。2、使用时必须让电流从“+”接线柱流进去，从“－”接线柱流出来。3、被测电流或电压的大小都不能超出电表的量程。序号电流表电压表1并联在电路两端可以与电源直接相连不能与电源直接相连0～3V0～15V两个量程23串联在电路中两个量程0～0.6A0～3A电压表与电流表(不同点)小结：1．两个表的读数...
