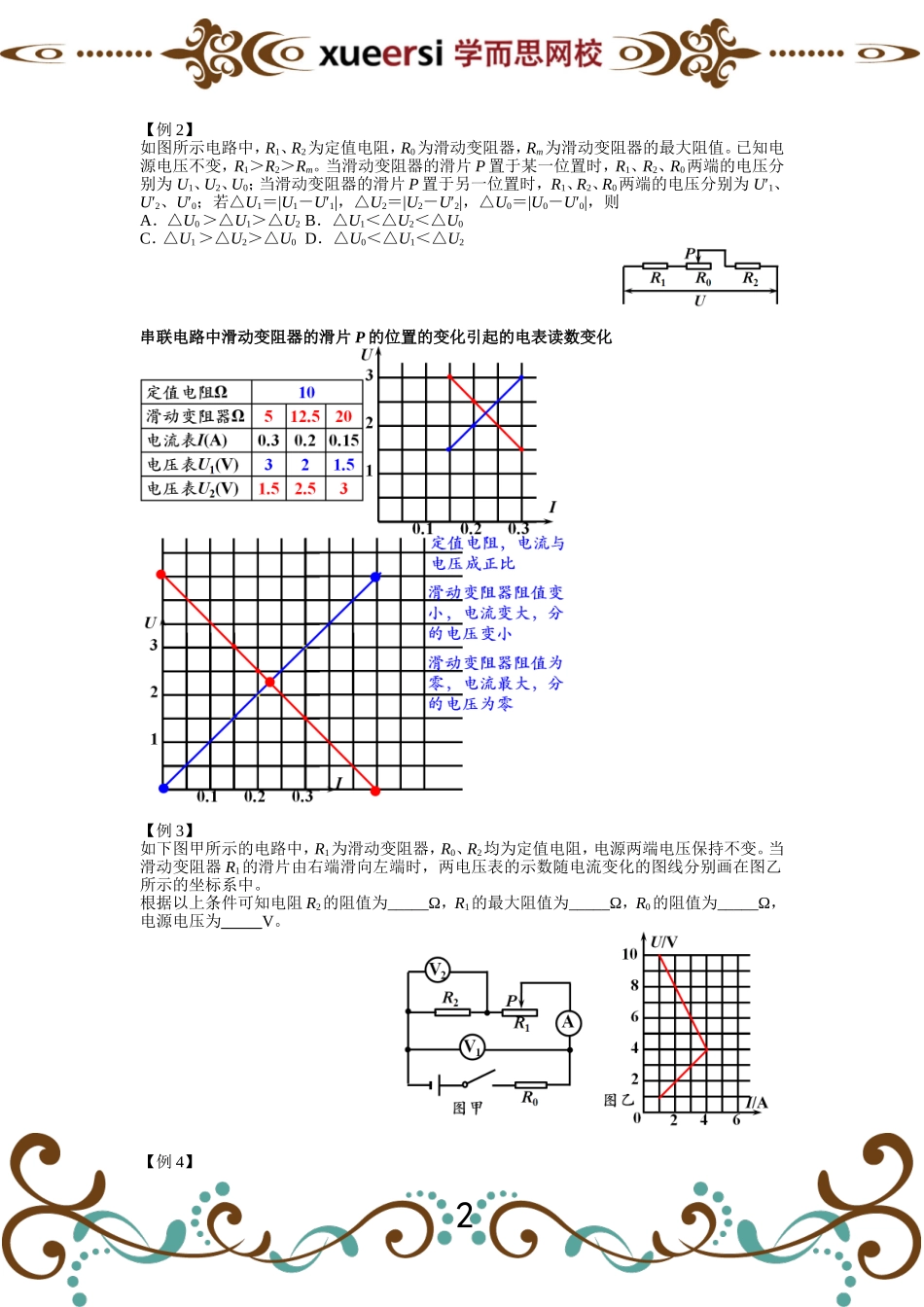

1【例1】一个定值电阻两端的电压是4V时，电阻中的电流为I；当电压为增加为7V时，电阻中的电流增加了200mA，则该电阻的阻值是多少？变化量破解2【例2】如图所示电路中，R1、R2为定值电阻，R0为滑动变阻器，Rm为滑动变阻器的最大阻值。已知电源电压不变，R1＞R2＞Rm。当滑动变阻器的滑片P置于某一位置时，R1、R2、R0两端的电压分别为U1、U2、U0；当滑动变阻器的滑片P置于另一位置时，R1、R2、R0两端的电压分别为U′1、U′2、U′0；若△U1＝|U1－U′1|，△U2＝|U2－U′2|，△U0＝|U0－U′0|，则A．△U0＞△U1＞△U2B．△U1＜△U2＜△U0C．△U1＞△U2＞△U0D．△U0＜△U1＜△U2串联电路中滑动变阻器的滑片P的位置的变化引起的电表读数变化【例3】如下图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。当滑动变阻器R1的滑片由右端滑向左端时，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中。根据以上条件可知电阻R2的阻值为_____Ω，R1的最大阻值为_____Ω，R0的阻值为_____Ω，电源电压为_____V。【例4】3在如图所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用△I、△U1、△U2和△U3表示，下列选项正确的是：A．U1/I不变，△U1/△I不变；B．U2/I变大，△U2/△I变大；C．U2/I变大，△U2/△I不变；D．U3/I变大，△U3/△I不变；【例5】如图所示，电源两端电压不变，电阻R1的阻值为2Ω。闭合开关S，当滑动变阻器的滑片P位于A点时，电压表V1的为4V，电压表V2的示数为10V。当滑动变阻器的滑片P位于B点时，电压表V1的示数为8V，电压表V2的示数为11V。则电阻R2的阻值是_____Ω。【例6】如图所示电路中电源两端的电压不变。滑动变阻器RW的滑片P在某两点间移动时，电流表的示数在1A至2A之间变化，电压表的示数在6V至9V之间变化。定值电阻R的阻值及电源两端的电压分别为A．6Ω；15VB．6Ω；12VC．3Ω；15VD．3Ω；12V【例7】如图所示的电路中，电源电压不变,当滑动变阻器R的滑片P从B向A滑动的过程中，电压表V1、V2示数的变化量的值分别为△U1和△U2，则它们的大小相比较应该是()A．△U1＜△U2B．△U1＞△U2C．△U1＝△U2D．因无具体数据，无法比较【例8】4在图所示的电路中，A、B两点之问电压U保持不变，电路连接完好且使用的电表均为理想电表。当滑动变阻器的滑片P向右滑动时()A．电压表V1和电...
