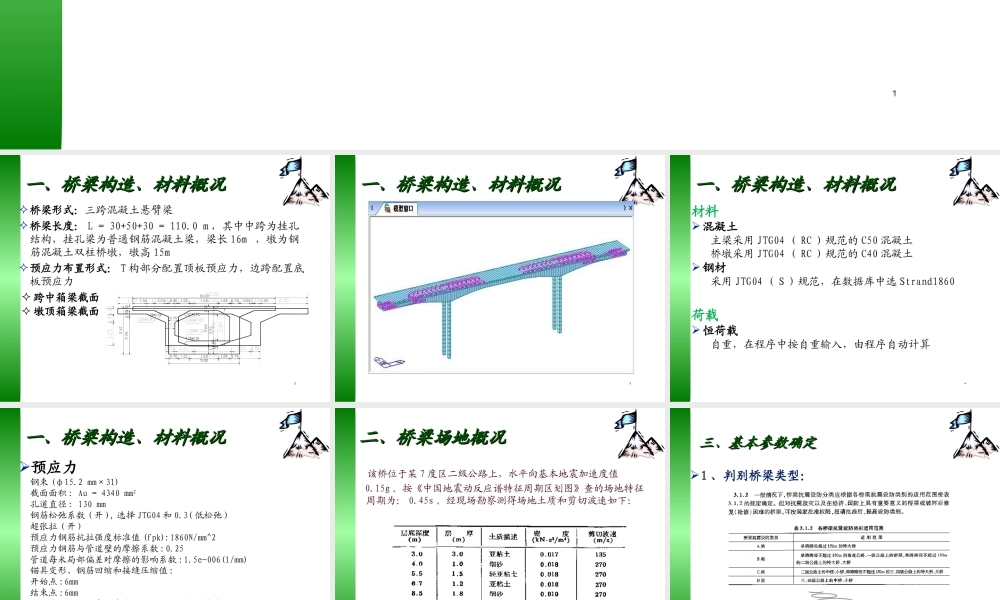

1弹性时程分析弹性时程分析北京MIDAS技术有限公司2一、桥梁构造、材料概况一、桥梁构造、材料概况桥梁形式：三跨混凝土悬臂梁桥梁长度：L=30+50+30=110.0m，其中中跨为挂孔结构，挂孔梁为普通钢筋混凝土梁，梁长16m，墩为钢筋混凝土双柱桥墩，墩高15m预应力布置形式：T构部分配置顶板预应力，边跨配置底板预应力跨中箱梁截面墩顶箱梁截面3一、桥梁构造、材料概况一、桥梁构造、材料概况4材料混凝土主梁采用JTG04（RC）规范的C50混凝土桥墩采用JTG04（RC）规范的C40混凝土钢材采用JTG04（S）规范，在数据库中选Strand1860荷载恒荷载自重，在程序中按自重输入，由程序自动计算一、桥梁构造、材料概况一、桥梁构造、材料概况5预应力钢束(φ15.2mm×31)截面面积:Au=4340mm2孔道直径:130mm钢筋松弛系数(开),选择JTG04和0.3(低松弛)超张拉(开)预应力钢筋抗拉强度标准值(fpk):1860N/mm^2预应力钢筋与管道壁的摩擦系数:0.25管道每米局部偏差对摩擦的影响系数:1.5e-006(1/mm)锚具变形、钢筋回缩和接缝压缩值:开始点:6mm结束点:6mm张拉力:抗拉强度标准值的75%，张拉控制应力1395MPa一、桥梁构造、材料概况一、桥梁构造、材料概况6该桥位于某7度区二级公路上，水平向基本地震加速度值0.15g。按《中国地震动反应谱特征周期区划图》查的场地特征周期为：0.45s。经现场勘察测得场地土质和剪切波速如下：二、桥梁场地概况二、桥梁场地概况7三、基本参数确定三、基本参数确定1、判别桥梁类型：二级公路大桥，故该桥为B类桥梁。82、确定构造措施设防烈度：在7度区，按8度构造措施设防三、基本参数确定三、基本参数确定93、确定土层平均剪切波速：土层平均剪切波速为：209.8m/s四、场地类别确定四、场地类别确定104、确定工程场地覆盖层厚度：按此条规范确认为：11.5m。四、场地类别确定四、场地类别确定115、确定场地类别：查得场地类别为Ⅱ类场地四、场地类别确定四、场地类别确定126、根据土质判断是否需要抗液化措施：判别地基不液化，不需进行抗液化措施。五、液化判别五、液化判别13E2地震作用下抗震分析难点147、确定桥梁类型：确定为规则桥梁158、确定分析方法：采用NTH法。161、设计加速度时程的确定（选用实录波）17设计加速度时程的确定设计加速度时程的确定一、选用实录地震波并进行适当调整；midasCivil中提供了近40种实录地震波二、人工地震波；a、相关部门提供的人工地震波；b、clan和Sacks在1974年提出的用三角级...
