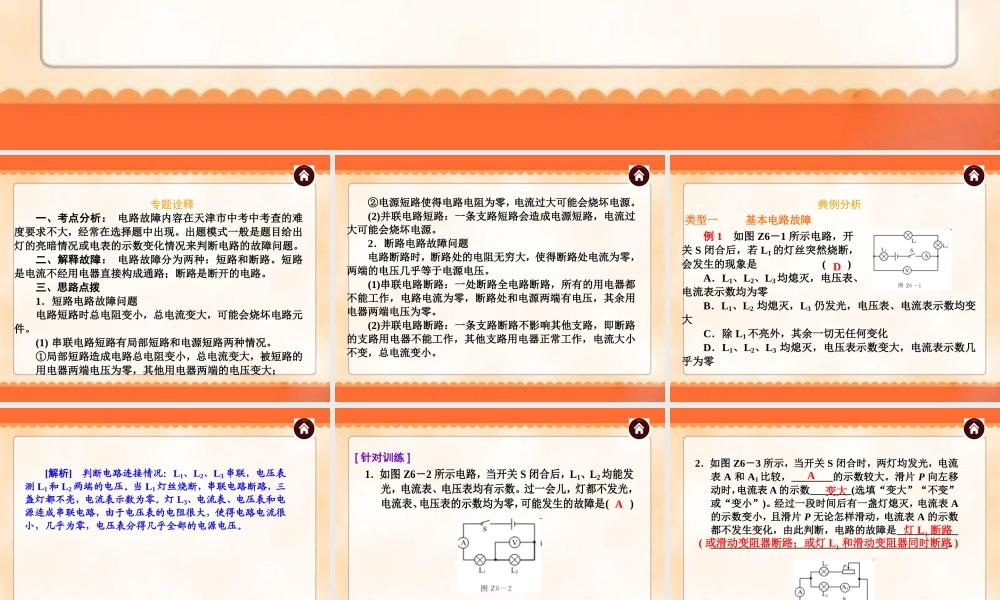

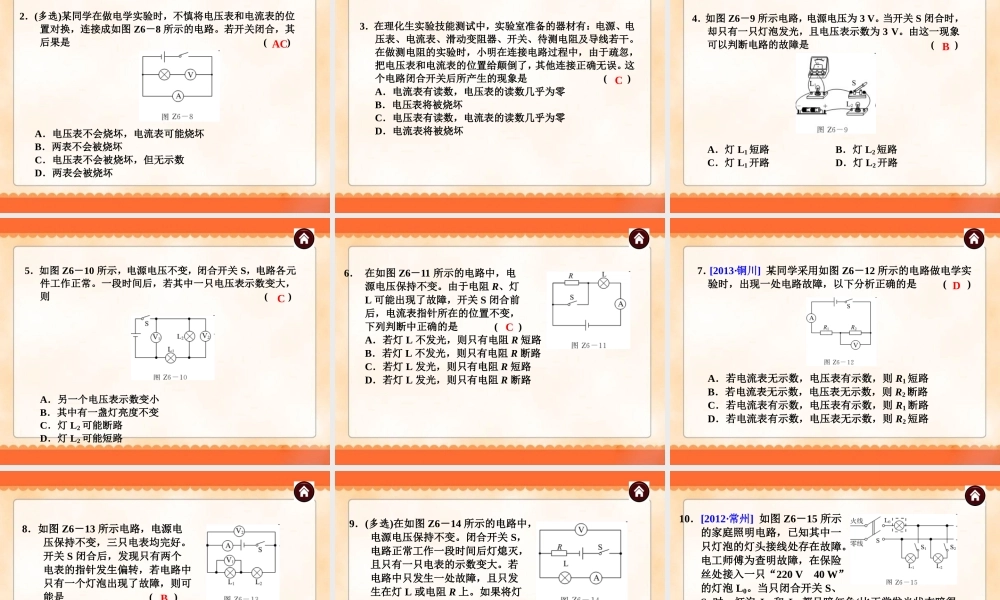

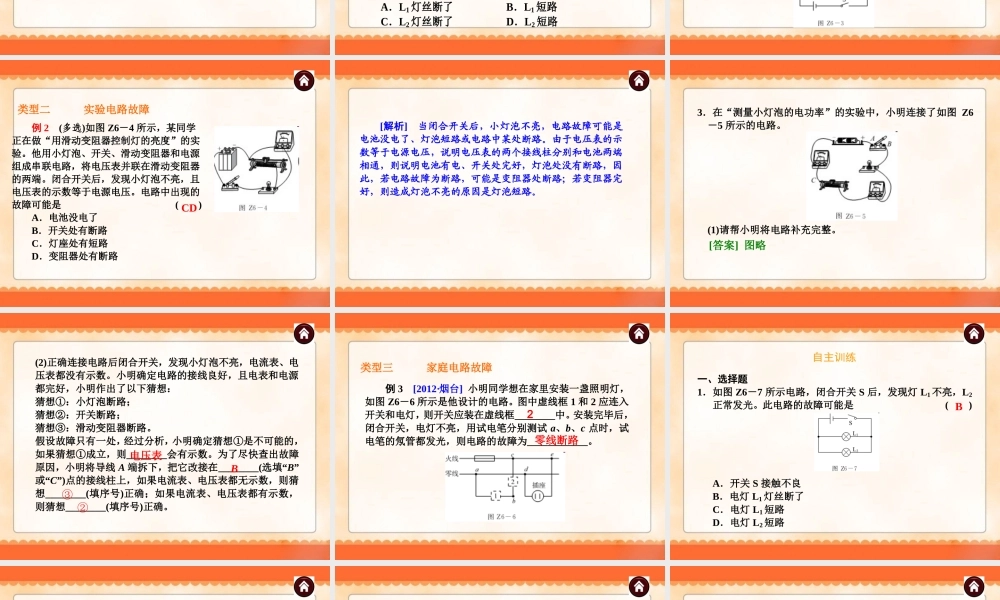

专题6电路故障问题中考物理总复习专题诠释一、考点分析：电路故障内容在天津市中考中考查的难度要求不大，经常在选择题中出现。出题模式一般是题目给出灯的亮暗情况或电表的示数变化情况来判断电路的故障问题。二、解释故障：电路故障分为两种：短路和断路。短路是电流不经用电器直接构成通路；断路是断开的电路。三、思路点拨1．短路电路故障问题电路短路时总电阻变小，总电流变大，可能会烧坏电路元件。(1)串联电路短路有局部短路和电源短路两种情况。①局部短路造成电路总电阻变小，总电流变大，被短路的用电器两端电压为零，其他用电器两端的电压变大；②电源短路使得电路电阻为零，电流过大可能会烧坏电源。(2)并联电路短路：一条支路短路会造成电源短路，电流过大可能会烧坏电源。2．断路电路故障问题电路断路时，断路处的电阻无穷大，使得断路处电流为零，两端的电压几乎等于电源电压。(1)串联电路断路：一处断路全电路断路，所有的用电器都不能工作，电路电流为零，断路处和电源两端有电压，其余用电器两端电压为零。(2)并联电路断路：一条支路断路不影响其他支路，即断路的支路用电器不能工作，其他支路用电器正常工作，电流大小不变，总电流变小。典例分析类型一基本电路故障例1如图Z6－1所示电路，开关S闭合后，若L1的灯丝突然烧断，会发生的现象是()A．L1、L2、L3均熄灭，电压表、电流表示数均为零B．L1、L2均熄灭，L3仍发光，电压表、电流表示数均变大C．除L1不亮外，其余一切无任何变化D．L1、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零D[解析]判断电路连接情况：L1、L2、L3串联，电压表测L1和L2两端的电压。当L1灯丝烧断，串联电路断路，三盏灯都不亮，电流表示数为零。灯L3、电流表、电压表和电源连成串联电路，由于电压表的电阻很大，使得电路电流很小，几乎为零，电压表分得几乎全部的电源电压。1．如图Z6－2所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是()A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路[针对训练]A2．如图Z6－3所示，当开关S闭合时，两灯均发光，电流表A和A1比较，________的示数较大。滑片P向左移动时，电流表A的示数________(选填“变大”“不变”或“变小”)。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是_________________...
