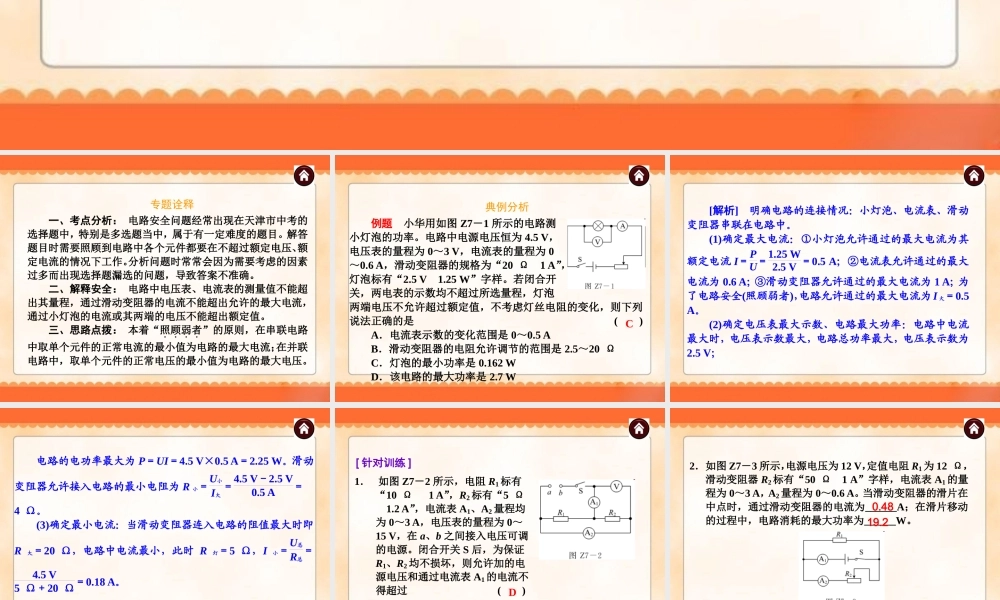

专题7电路安全问题中考物理总复习专题诠释一、考点分析：电路安全问题经常出现在天津市中考的选择题中，特别是多选题当中，属于有一定难度的题目。解答题目时需要照顾到电路中各个元件都要在不超过额定电压、额定电流的情况下工作。分析问题时常常会因为需要考虑的因素过多而出现选择题漏选的问题，导致答案不准确。二、解释安全：电路中电压表、电流表的测量值不能超出其量程，通过滑动变阻器的电流不能超出允许的最大电流，通过小灯泡的电流或其两端的电压不能超出额定值。三、思路点拨：本着“照顾弱者．．．．”的原则，在串联电路中取单个元件的正常电流的最小值为电路的最大电流；在并联电路中，取单个元件的正常电压的最小值为电路的最大电压。例题小华用如图Z7－1所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是()A．电流表示数的变化范围是0～0.5AB．滑动变阻器的电阻允许调节的范围是2.5～20ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W典例分析C[解析]明确电路的连接情况：小灯泡、电流表、滑动变阻器串联在电路中。(1)确定最大电流：①小灯泡允许通过的最大电流为其额定电流I＝PU＝1.25W2.5V＝0.5A；②电流表允许通过的最大电流为0.6A；③滑动变阻器允许通过的最大电流为1A；为了电路安全(照顾弱者)，电路允许通过的最大电流为I大＝0.5A。(2)确定电压表最大示数、电路最大功率：电路中电流最大时，电压表示数最大，电路总功率最大，电压表示数为2.5V；电路的电功率最大为P＝UI＝4.5V×0.5A＝2.25W。滑动变阻器允许接入电路的最小电阻为R小＝U小I大＝4.5V－2.5V0.5A＝4Ω。(3)确定最小电流：当滑动变阻器连入电路的阻值最大时即R大＝20Ω，电路中电流最小，此时R灯＝5Ω，I小＝U总R总＝4.5V5Ω＋20Ω＝0.18A。1．如图Z7－2所示，电阻R1标有“10Ω1A”，R2标有“5Ω1.2A”，电流表A1、A2量程均为0～3A，电压表的量程为0～15V，在a、b之间接入电压可调的电源。闭合开关S后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过()A．16V1AB．10V2.2AC．6V2.2AD．6V1.8A[针对训练]D2．如图Z7－3所示，电源电压为12V，定值电阻R1为12Ω，滑动变阻器R2标有“50Ω1A”字样，电流...
