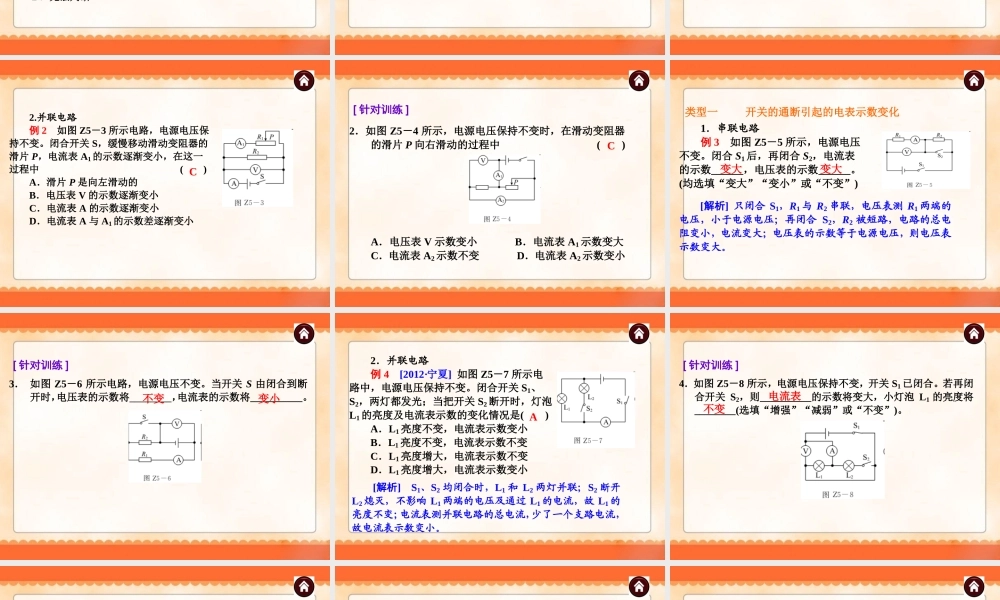

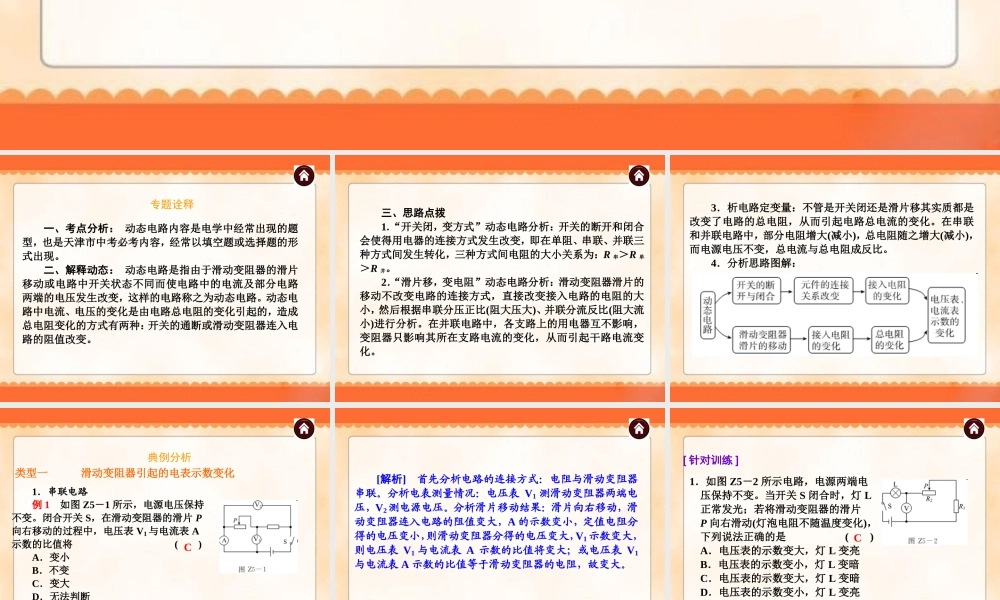

专题5动态带电路问题中考物理总复习专题诠释一、考点分析：动态电路内容是电学中经常出现的题型，也是天津市中考必考内容，经常以填空题或选择题的形式出现。二、解释动态：动态电路是指由于滑动变阻器的滑片移动或电路中开关状态不同而使电路中的电流及部分电路两端的电压发生改变，这样的电路称之为动态电路。动态电路中电流、电压的变化是由电路总电阻的变化引起的，造成总电阻变化的方式有两种：开关的通断或滑动变阻器连入电路的阻值改变。三、思路点拨1．“开关闭，变方式”动态电路分析：开关的断开和闭合会使得用电器的连接方式发生改变，即在单阻、串联、并联三种方式间发生转化，三种方式间电阻的大小关系为：R串＞R单＞R并。2．“滑片移，变电阻”动态电路分析：滑动变阻器滑片的移动不改变电路的连接方式，直接改变接入电路的电阻的大小，然后根据串联分压正比(阻大压大)、并联分流反比(阻大流小)进行分析。在并联电路中，各支路上的用电器互不影响，变阻器只影响其所在支路电流的变化，从而引起干路电流变化。3．析电路定变量：不管是开关闭还是滑片移其实质都是改变了电路的总电阻，从而引起电路总电流的变化。在串联和并联电路中，部分电阻增大(减小)，总电阻随之增大(减小)，而电源电压不变，总电流与总电阻成反比。4．分析思路图解：典例分析1．串联电路例1如图Z5－1所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将()A．变小B．不变C．变大D．无法判断类型一滑动变阻器引起的电表示数变化C[解析]首先分析电路的连接方式：电阻与滑动变阻器串联。分析电表测量情况：电压表V1测滑动变阻器两端电压，V2测电源电压。分析滑片移动结果：滑片向右移动，滑动变阻器连入电路的阻值变大，A的示数变小，定值电阻分得的电压变小，则滑动变阻器分得的电压变大，V1示数变大，则电压表V1与电流表A示数的比值将变大；或电压表V1与电流表A示数的比值等于滑动变阻器的电阻，故变大。1．如图Z5－2所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光；若将滑动变阻器的滑片P向右滑动(灯泡电阻不随温度变化)，下列说法正确的是()A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电压表的示数变大，灯L变暗D．电压表的示数变小，灯L变亮C[针对训练]2.并联电路例2如图Z5－3所示电路，电源电压保持不变。闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小...
