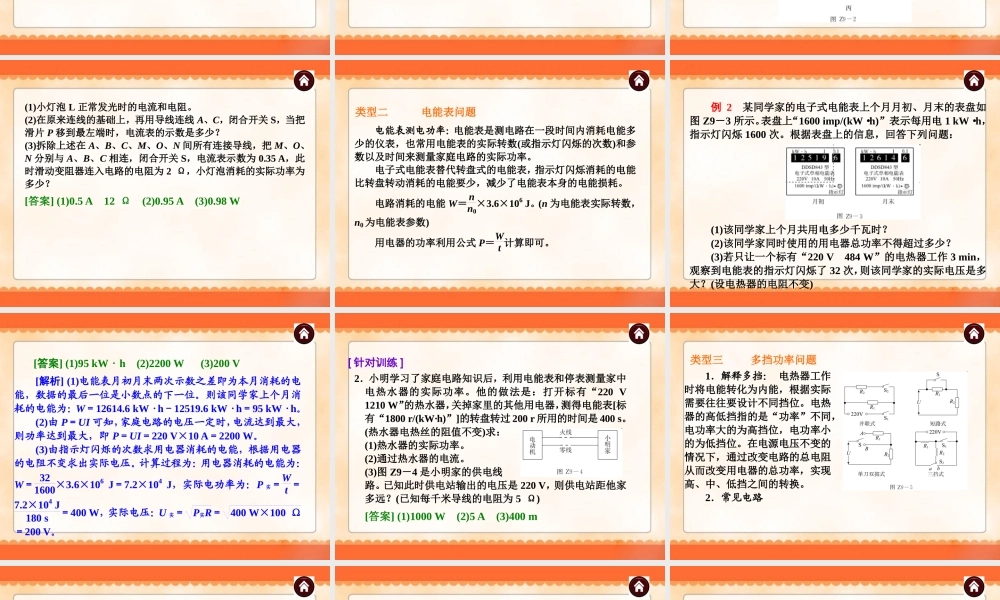

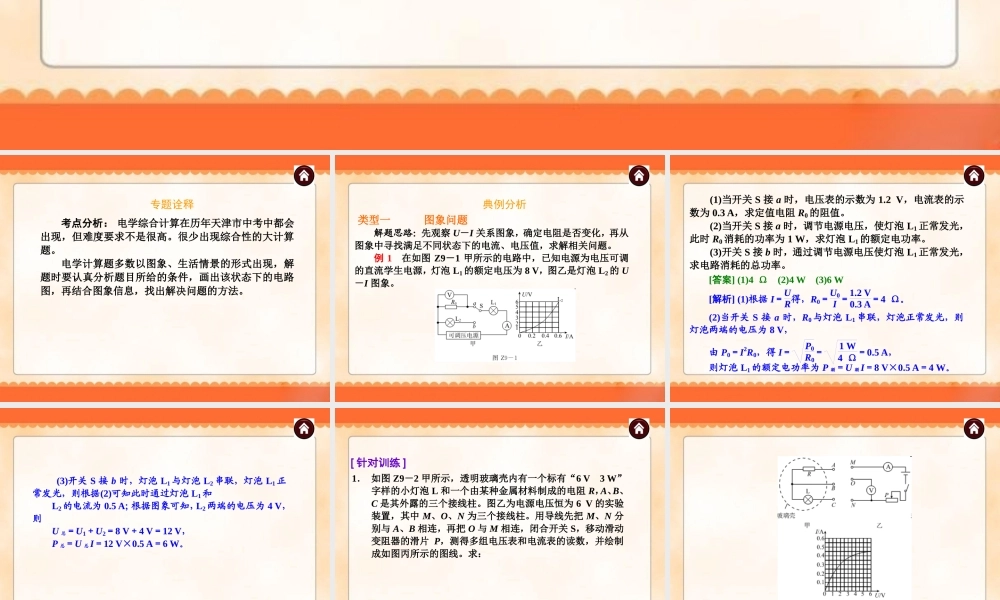

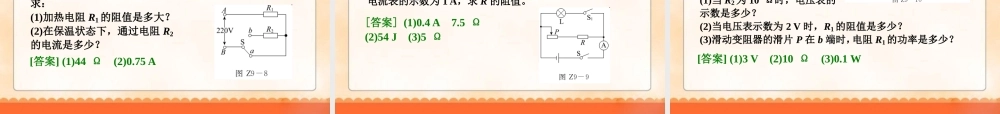

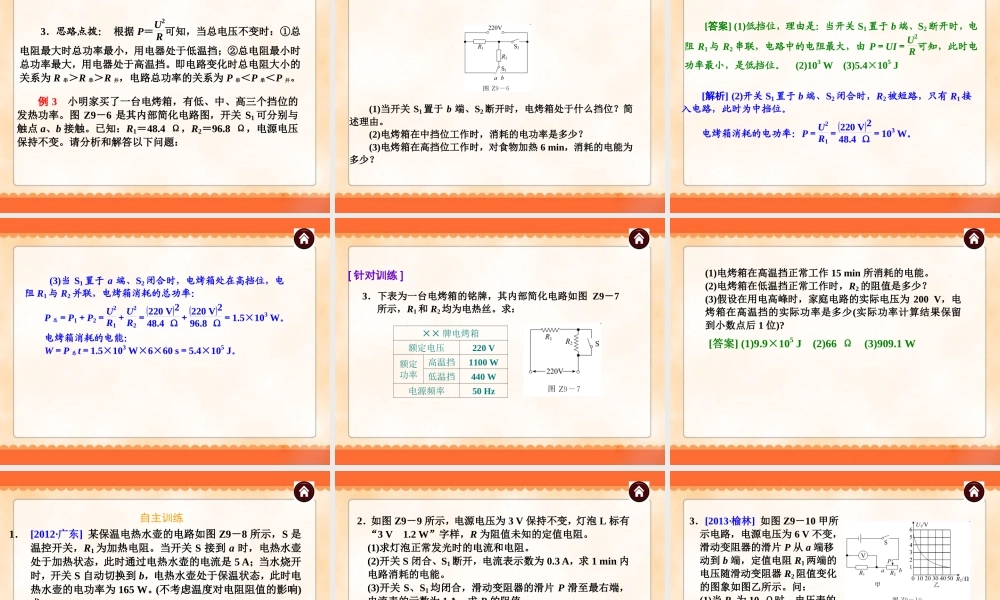

专题9电学综合计算中考物理总复习专题诠释考点分析：电学综合计算在历年天津市中考中都会出现，但难度要求不是很高。很少出现综合性的大计算题。电学计算题多数以图象、生活情景的形式出现，解题时要认真分析题目所给的条件，画出该状态下的电路图，再结合图象信息，找出解决问题的方法。典例分析解题思路：先观察U－I关系图象，确定电阻是否变化，再从图象中寻找满足不同状态下的电流、电压值，求解相关问题。例1在如图Z9－1甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，图乙是灯泡L2的U－I图象。类型一图象问题(1)当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值。(2)当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定电功率。(3)开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。[答案](1)4Ω(2)4W(3)6W[解析](1)根据I＝UR得，R0＝U0I＝1.2V0.3A＝4Ω。(2)当开关S接a时，R0与灯泡L1串联，灯泡正常发光，则灯泡两端的电压为8V，由P0＝I2R0，得I＝P0R0＝1W4Ω＝0.5A，则灯泡L1的额定电功率为P额＝U额I＝8V×0.5A＝4W。(3)开关S接b时，灯泡L1与灯泡L2串联，灯泡L1正常发光，则根据(2)可知此时通过灯泡L1和L2的电流为0.5A；根据图象可知，L2两端的电压为4V，则U总＝U1＋U2＝8V＋4V＝12V，P总＝U总I＝12V×0.5A＝6W。1．如图Z9－2甲所示，透明玻璃壳内有一个标有“6V3W”字样的小灯泡L和一个由某种金属材料制成的电阻R，A、B、C是其外露的三个接线柱。图乙为电源电压恒为6V的实验装置，其中M、O、N为三个接线柱。用导线先把M、N分别与A、B相连，再把O与M相连，闭合开关S，移动滑动变阻器的滑片P，测得多组电压表和电流表的读数，并绘制成如图丙所示的图线。求：[针对训练](1)小灯泡L正常发光时的电流和电阻。(2)在原来连线的基础上，再用导线连线A、C，闭合开关S，当把滑片P移到最左端时，电流表的示数是多少？(3)拆除上述在A、B、C、M、O、N间所有连接导线，把M、O、N分别与A、B、C相连，闭合开关S，电流表示数为0.35A，此时滑动变阻器连入电路的电阻为2Ω，小灯泡消耗的实际功率为多少？[答案](1)0.5A12Ω(2)0.95A(3)0.98W电能表测电功率：电能表是测电路在一段时间内消耗电能多少的仪表，也常用电能表的实际转数(或指示灯闪烁的次数)和参数以及时间来测量家庭电路的实际功率。电子式电能表替代转盘式的电能表，指示灯闪烁消耗的...
