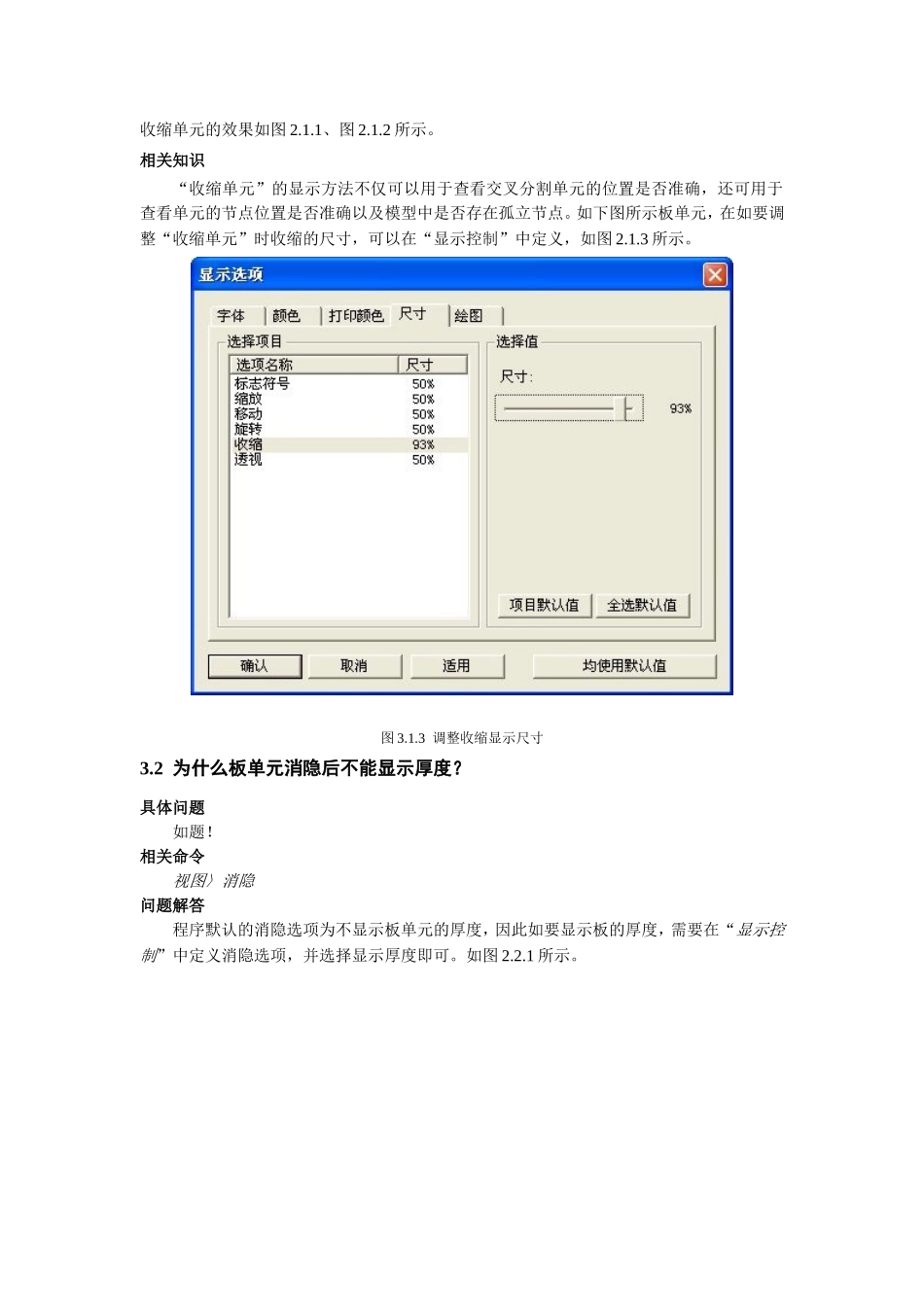

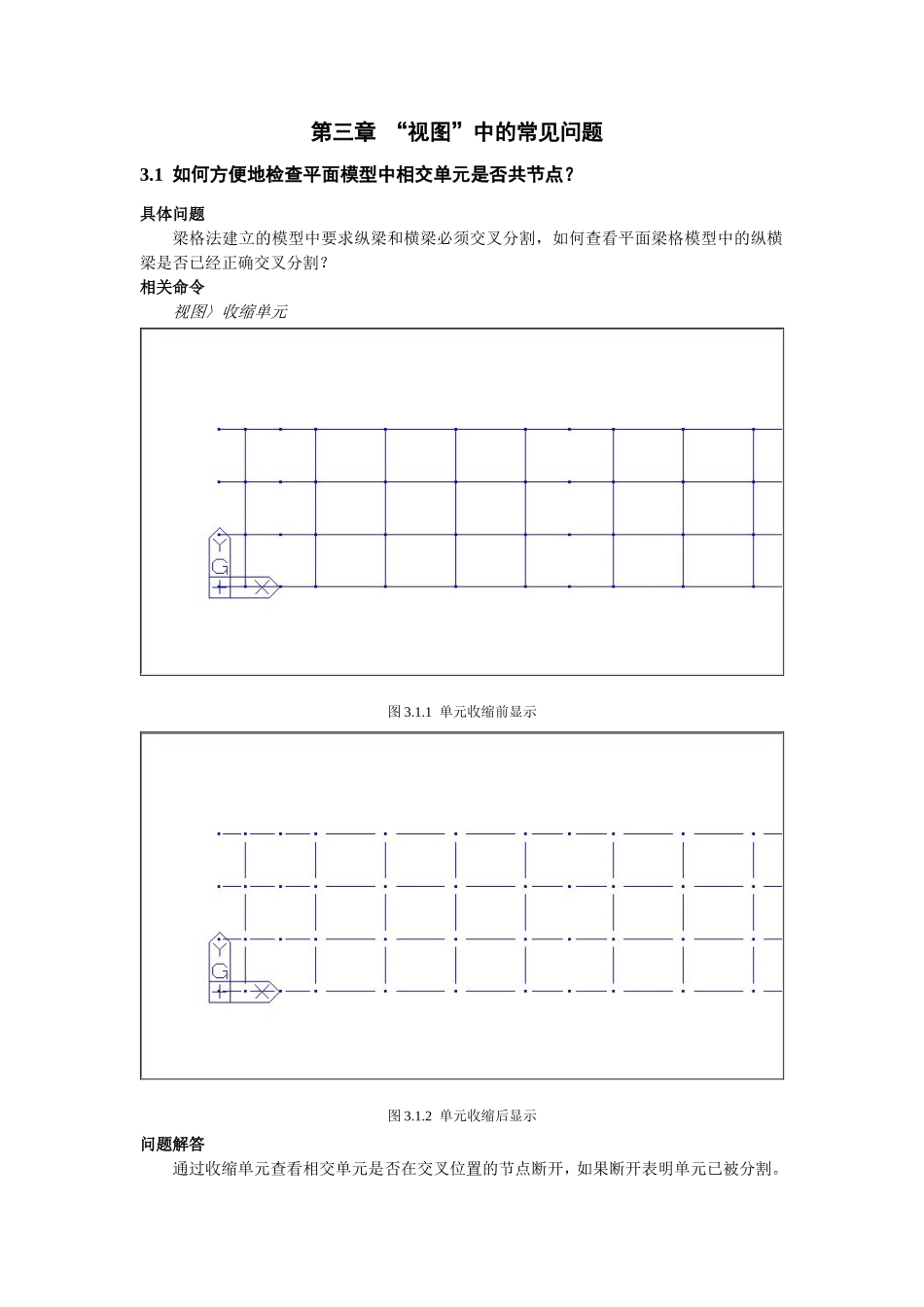

第三章“视图”中的常见问题3.1如何方便地检查平面模型中相交单元是否共节点？具体问题梁格法建立的模型中要求纵梁和横梁必须交叉分割，如何查看平面梁格模型中的纵横梁是否已经正确交叉分割？相关命令视图〉收缩单元图3.1.1单元收缩前显示图3.1.2单元收缩后显示问题解答通过收缩单元查看相交单元是否在交叉位置的节点断开，如果断开表明单元已被分割。收缩单元的效果如图2.1.1、图2.1.2所示。相关知识“收缩单元”的显示方法不仅可以用于查看交叉分割单元的位置是否准确，还可用于查看单元的节点位置是否准确以及模型中是否存在孤立节点。如下图所示板单元，在如要调整“收缩单元”时收缩的尺寸，可以在“显示控制”中定义，如图2.1.3所示。图3.1.3调整收缩显示尺寸3.2为什么板单元消隐后不能显示厚度？具体问题如题！相关命令视图〉消隐问题解答程序默认的消隐选项为不显示板单元的厚度，因此如要显示板的厚度，需要在“显示控制”中定义消隐选项，并选择显示厚度即可。如图2.2.1所示。图3.2.1消隐选项相关知识同板单元的厚度显示选项一样，梁单元的截面厚度显示同样要在消隐选项中定义。3.3如何在模型窗口中显示施加在结构上的荷载？具体问题如何在模型窗口中显示荷载作用图示及其数值？相关命令视图〉显示...问题解答荷载显示方法有两种，一是直接在工作树形菜单中在某个荷载内容上单击右键，选择显示，如图2.3.1所示；另一种是在“显示”中选择某种荷载进行显示，如图2.3.2所示。图3.3.1荷载显示方法1单击右键显示图3.3.2荷载显示方法2在显示选项中定义荷载显示的内容，有三种荷载显示方式，分别是按荷载类型显示、按荷载工况显示、按荷载组显示。荷载数值的显示方式可以通过后面的对话框来定义。其中格式代表显示方式，位置代表显示数值的精度。荷载数值的显示方式分为一般数值显示方式（固定方式）和指数形式两种，荷载显示数值的小数点后保留的位数由位置数来表示。如图2.3.3所示。图3.3.3荷载数值显示方式相关知识在显示选项里不仅可以指定荷载的显示内容，还可指定边界显示内容、单元和节点显示内容、预应力钢筋布置形状的显示等内容。3.4如何修改模型窗口背景颜色？具体问题截取模型图片时，背景颜色如何修改为白色？相关命令视图〉显示选项...问题解答修改模型窗口背景颜色可以在显示选项的颜色栏中修改。如图3.4所示。图3.4.1荷载数值显示方式相关知识除模型窗口的背景颜色可以在“显示选项”中修改外，其他各项显示内容的显示颜色、...
