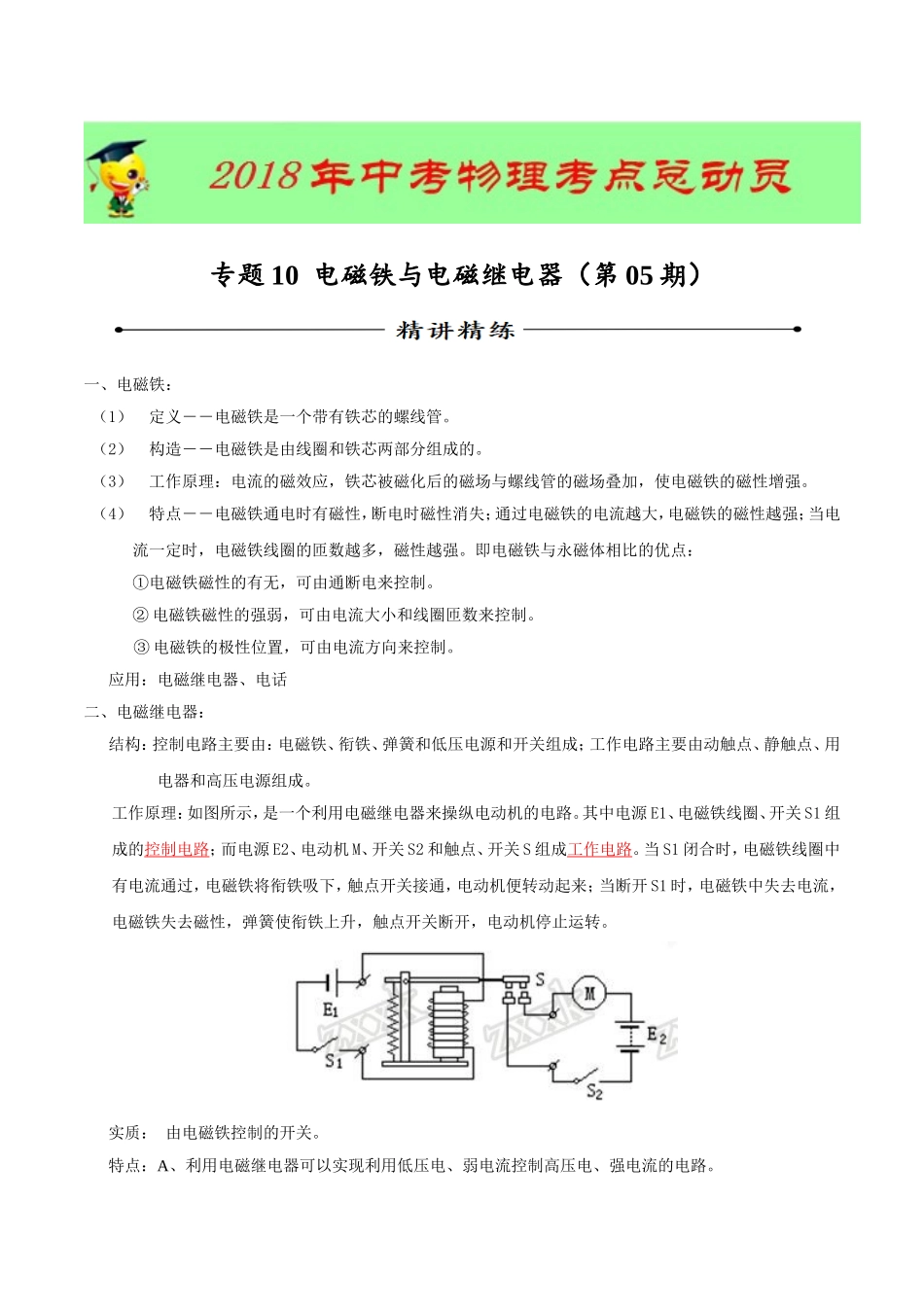

专题10电磁铁与电磁继电器（第05期）一、电磁铁：（1）定义――电磁铁是一个带有铁芯的螺线管。（2）构造――电磁铁是由线圈和铁芯两部分组成的。（3）工作原理：电流的磁效应，铁芯被磁化后的磁场与螺线管的磁场叠加，使电磁铁的磁性增强。（4）特点――电磁铁通电时有磁性，断电时磁性消失；通过电磁铁的电流越大，电磁铁的磁性越强；当电流一定时，电磁铁线圈的匝数越多，磁性越强。即电磁铁与永磁体相比的优点：①电磁铁磁性的有无，可由通断电来控制。②电磁铁磁性的强弱，可由电流大小和线圈匝数来控制。③电磁铁的极性位置，可由电流方向来控制。应用：电磁继电器、电话[来源:学.科.网Z.X.X.K]二、电磁继电器：结构：控制电路主要由：电磁铁、衔铁、弹簧和低压电源和开关组成；工作电路主要由动触点、静触点、用电器和高压电源组成。工作原理：如图所示，是一个利用电磁继电器来操纵电动机的电路。其中电源E1、电磁铁线圈、开关S1组成的控制电路；而电源E2、电动机M、开关S2和触点、开关S组成工作电路。当S1闭合时，电磁铁线圈中有电流通过，电磁铁将衔铁吸下，触点开关接通，电动机便转动起来；当断开S1时，电磁铁中失去电流，电磁铁失去磁性，弹簧使衔铁上升，触点开关断开，电动机停止运转。实质：由电磁铁控制的开关。特点：A、利用电磁继电器可以实现利用低压电、弱电流控制高压电、强电流的电路。B、利用电磁继电器可以实现远距离操控和自动控制。典型例题下列四幅图对应的说法正确的是（）[来源:Z&xx&k.Com]A．图甲：通电导线周围存在磁场，将小磁针移走，该磁场消失B．图乙：电流一定时，线圈的匝数越多，电磁铁的磁性越强C．图丙：改变电流方向并对调磁体的N、S极，导体摆动方向发生改变D．图丁：闭合开关后，只要导体在磁场中运动，电路中就一定会有感应电流解析：A选项，通电导体周围有磁场，磁场的有无与小磁针的有无没有关系，小磁针是用来显示磁场的存在，选项错误。B选项，电流一定，线圈匝数越多，电磁铁的磁性越强，选项正确。C选项，同时改变电流方向和磁场方向，通电导体在磁场中受到的作用力方向不改变，所以导体的摆动方向不改变，选项错误。D选项，要产生感应电流，导体必须做切割磁感线运动，如果导体平行于磁感线运动，不会有感应电流产生，选项错误。答案：B针对练习1在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A．灯亮，电铃响B．灯亮，电铃不响C．灯不亮，电铃不响D．灯不亮，...
