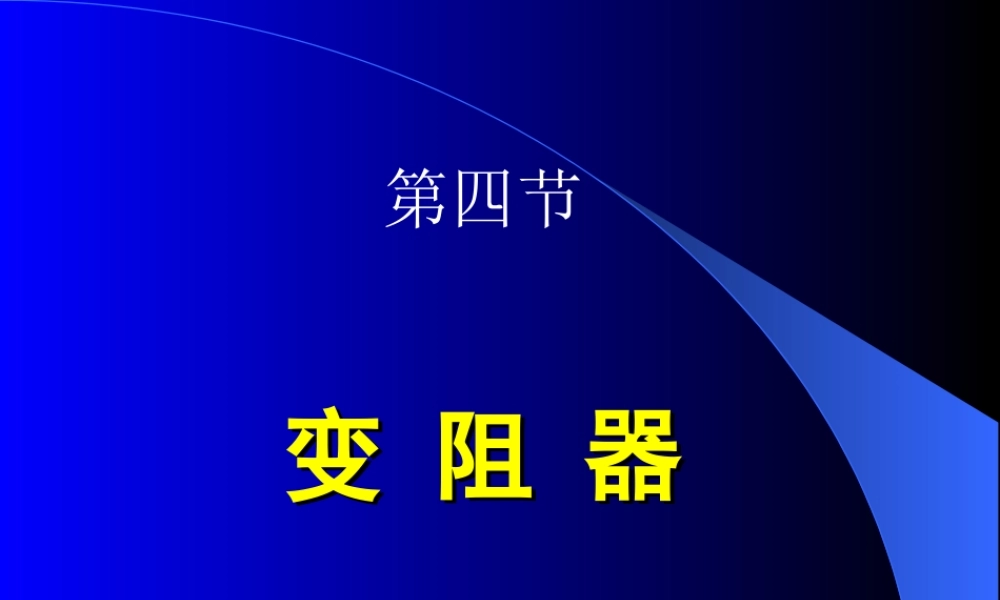

变阻器变阻器第四节学习目标学习目标1、能记住滑动变阻器的原理。2、会用滑动变阻器来控制电路中灯泡的亮度。1．原理：利用改变连入电路中电阻线的长度来改变电阻2.作用:调节滑动变阻器可以逐渐改变连入电路中的电阻从而逐渐改变电路中的电流和部分电路两端的电压，有时还起保护电路的作用。3．结构示意图和元件符号ABCDP4．铭牌的物理意义：标有最大阻值和允许通过的最大电流。如标有“200欧，5安”表示该滑动变阻器的最大阻值是200欧姆，允许通过的最大电流是5安培P滑动变阻器的使用方法ABCDABCDABCDABCD接接AA、、C=C=接接AA、、DD接接AA、、C=C=接接AA、、DD接B、C=接B、D接B、C=接B、DABCDABCD相当于接入一根导线相当于接入一根导线相当于接入一个定值电阻相当于接入一个定值电阻二、用滑动变阻器改变电流滑动变阻器接入电路的接线柱滑片P向右移动接入电路电阻的变化电流的变化A和CA和DB和CB和DA和BC和D变大变大变大变大变小变小变小变小不变且最大不变且最小ABCDP0不变且最大二、使用变阻器注意的问题：(1)使用前要了解铭牌．铭牌上标有变阻器的最大电阻值和允许通过的最大电流(2)滑动变阻器与被控电路串联．(3)接线原则：两上同导线、两下定阻值、一上一下变大小、有效电阻看下端(4)闭合开关前应将滑片放在变阻器阻值最大位置．判断一下:如果要灯的亮度增加，滑片要怎样移动？2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（）（A）C和D（B）B和D（C）A和C（D）B和AABCDP课堂练习1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。电阻线长度CABCDP甲ABCDP乙ABCDP丙ABCDP丁D3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）（A）甲和乙（B）丙和丁（C）甲和丙（D）甲和丁4：下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。先画电路图。0.6A3－LABCDPS__________________________________5.一个滑动变阻器铭牌上标有“20Ω1A”的字样，它的意思是指变阻器的（）A、电阻最小值是20Ω，允许通过的最大电流是1A。B、电阻最小值是20Ω，允许通过的最小电流是1A。C、电阻最大值是20Ω，允许通过的最小电流是1A。D、电阻变化范围是0~20Ω，允许通过的最大电流是1A。D6.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.大小右
