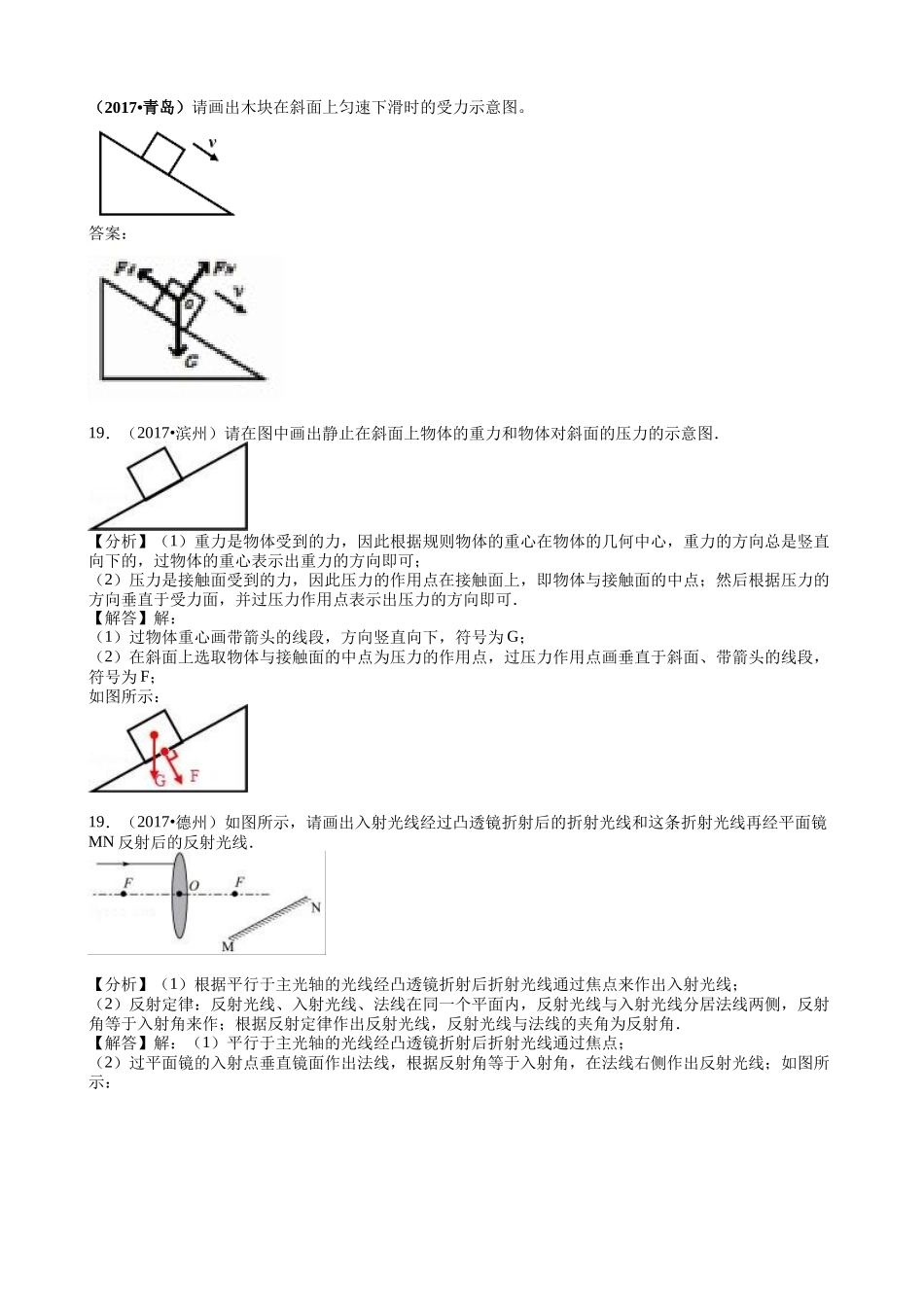

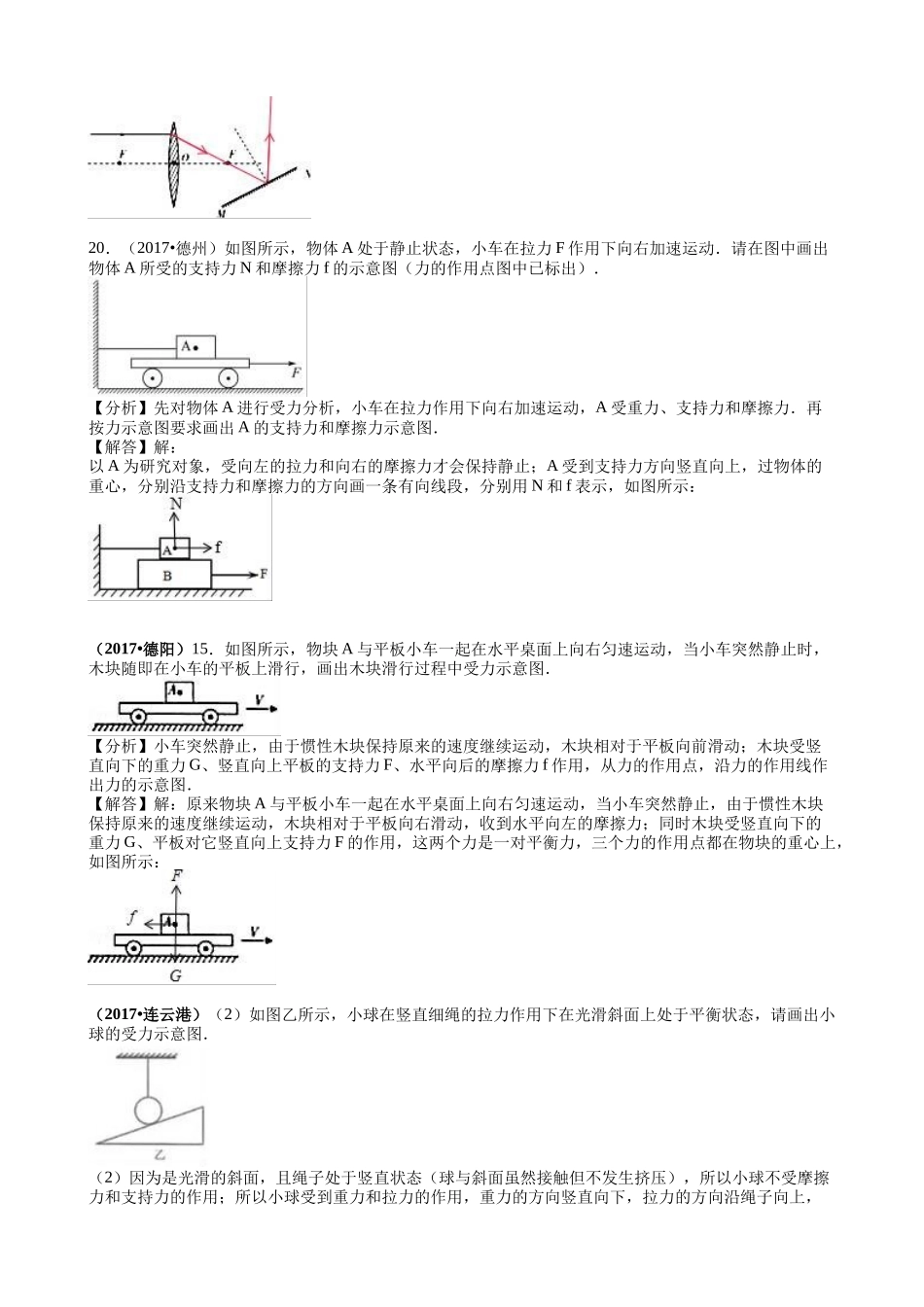

（2017•青岛）请画出木块在斜面上匀速下滑时的受力示意图。答案：19．（2017•滨州）请在图中画出静止在斜面上物体的重力和物体对斜面的压力的示意图．【分析】（1）重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；（2）压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．【解答】解：（1）过物体重心画带箭头的线段，方向竖直向下，符号为G；（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；如图所示：19．（2017•德州）如图所示，请画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线．【分析】（1）根据平行于主光轴的光线经凸透镜折射后折射光线通过焦点来作出入射光线；（2）反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角来作；根据反射定律作出反射光线，反射光线与法线的夹角为反射角．【解答】解：（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点；（2）过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角，在法线右侧作出反射光线；如图所示：20．（2017•德州）如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．【分析】先对物体A进行受力分析，小车在拉力作用下向右加速运动，A受重力、支持力和摩擦力．再按力示意图要求画出A的支持力和摩擦力示意图．【解答】解：以A为研究对象，受向左的拉力和向右的摩擦力才会保持静止；A受到支持力方向竖直向上，过物体的重心，分别沿支持力和摩擦力的方向画一条有向线段，分别用N和f表示，如图所示：（2017•德阳）15．如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．【分析】小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向前滑动；木块受竖直向下的重力G、竖直向上平板的支持力F、水平向后的摩擦力f作用，从力的作用点，沿力的作用线作出力的示意图．【解答】解：原来物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止，由于惯...
