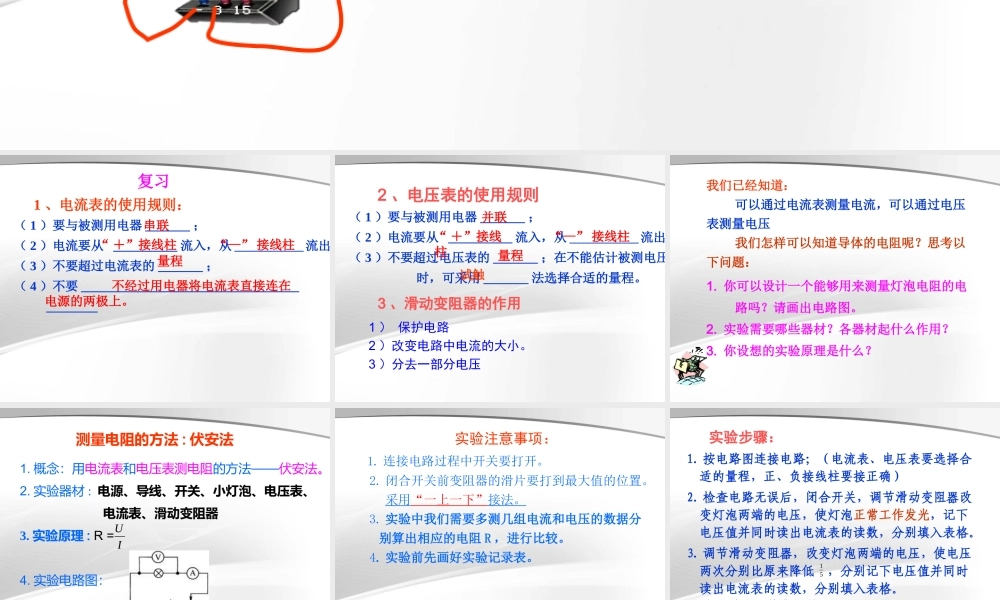

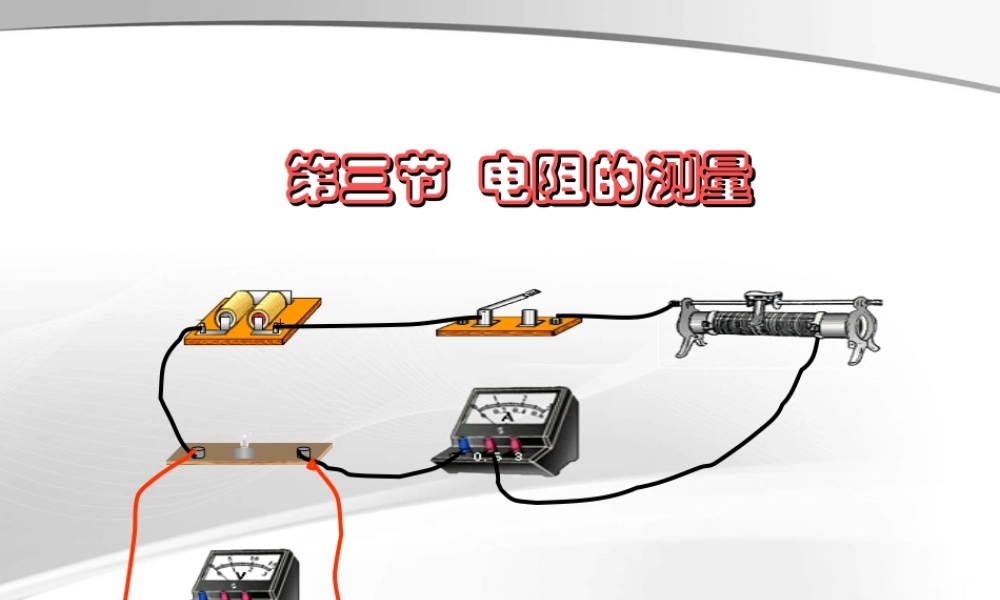

第三节电阻的测量第三节电阻的测量（1）要与被测用电器_______；（2）电流要从__________流入，从_______________流出（3）不要超过电流表的_______；（4）不要__________________________________________串联“＋”接线柱“—”接线柱量程不经过用电器将电流表直接连在电源的两极上。复习1、电流表的使用规则：（1）要与被测用电器_______；（2）电流要从__________流入，从_______________流出（3）不要超过电压表的_______；在不能估计被测电压时，可采用_______法选择合适的量程。并联“＋”接线柱“—”接线柱量程2、电压表的使用规则试触3、滑动变阻器的作用1）保护电路2）改变电路中电流的大小。3）分去一部分电压1.你可以设计一个能够用来测量灯泡电阻的电路吗？请画出电路图。2.实验需要哪些器材？各器材起什么作用？3.你设想的实验原理是什么？我们已经知道：可以通过电流表测量电流，可以通过电压表测量电压我们怎样可以知道导体的电阻呢？思考以下问题：测量电阻的方法:伏安法1.概念：用电流表和电压表测电阻的方法——伏安法。2.实验器材:电源、导线、开关、小灯泡、电压表、电流表、滑动变阻器3.实验原理:R=4.实验电路图：IU实验注意事项：1.连接电路过程中开关要打开。2.闭合开关前变阻器的滑片要打到最大值的位置。采用“一上一下”接法。3.实验中我们需要多测几组电流和电压的数据分别算出相应的电阻R，进行比较。4.实验前先画好实验记录表。实验步骤：1.按电路图连接电路；（电流表、电压表要选择合适的量程，正、负接线柱要接正确）2.检查电路无误后，闭合开关，调节滑动变阻器改变灯泡两端的电压，使灯泡正常工作发光，记下电压值并同时读出电流表的读数，分别填入表格。3.调节滑动变阻器，改变灯泡两端的电压，使电压两次分别比原来降低，分别记下电压值并同时读出电流表的读数，分别填入表格。4.实验结束，收集器材。51实验次序Ｕ／VＩ／Ａ灯泡亮度Ｒ／Ω12.50.3亮220.28较亮31.50.24暗实验记录表：8.37.16.3灯泡规格:2.5V,0.3A5.根据记录的三组数据，分别求出三组对应的电阻值，并比较不同电流下电阻是否相同。比较计算出的几个答案，电阻大小相同吗？你能看出其中的规律吗？由于电流的热效应，电流越大，灯丝的温度越高，灯泡的电阻越大。即：灯丝的电阻随温度的升高而增大。（若没有特别说明时，一般认为灯丝的电阻不变。）分析与论证：结论做一做1．用电压表和电流表测电阻时，它的依据是_______；已知电压表和电流表示...
