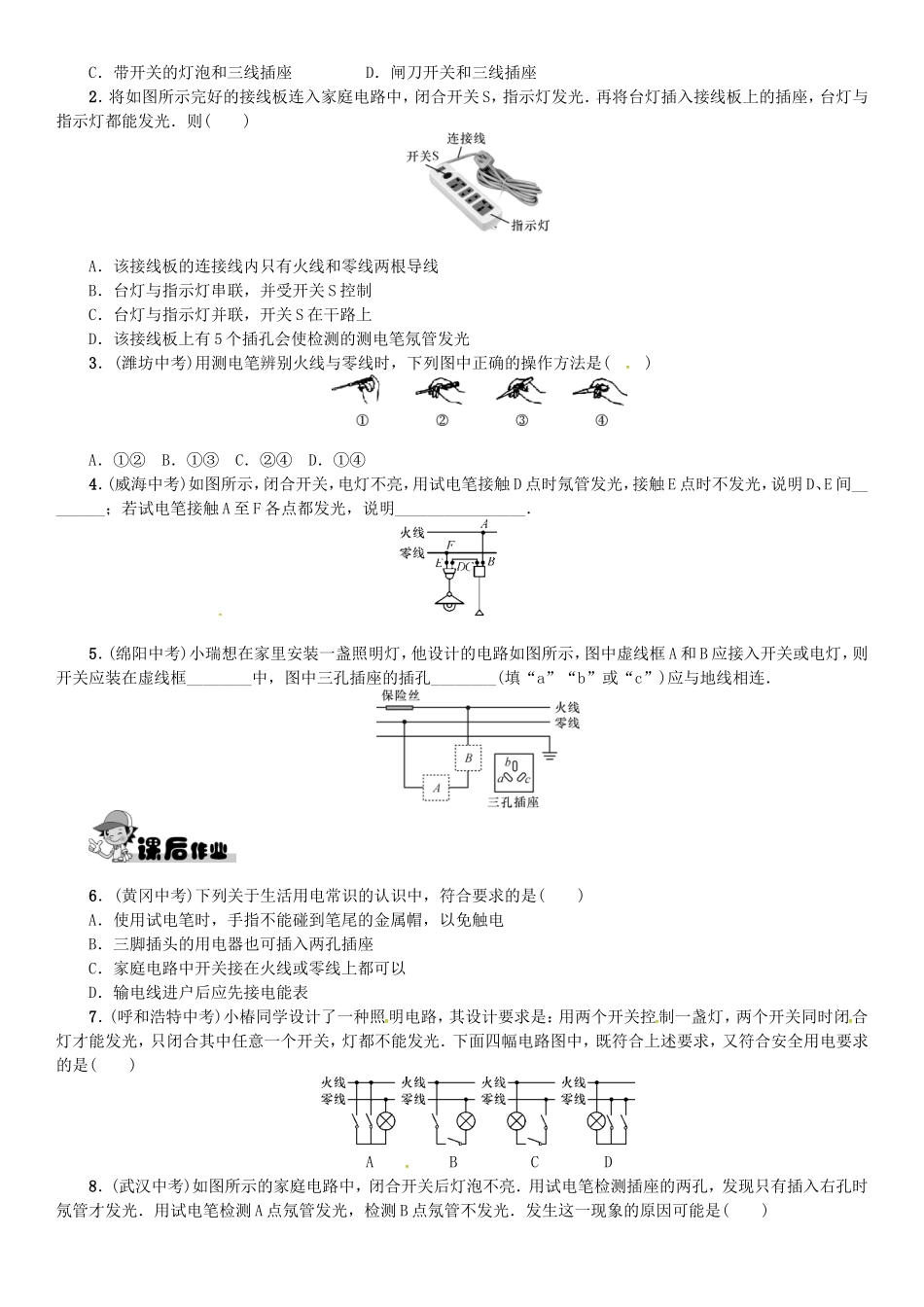

第十九章生活用电第1节家庭电路1．家庭电路各组成部分的连接顺序：进户线→电能表→总开关→保险装置→用电器及插座．2．测电笔使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光．1．各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的．2．空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样．漏电保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体．(怀化中考)如图所示，甲、乙使用试电笔的方法正确的是(填“甲”或“乙”)．【提示】使用试电笔时，笔尖接触被检测的导线，如果手不接触笔尾金属体时，笔尖无论接触火线还是零线，氖管都不发光．所以手一定要接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线．【答案】甲【方法归纳】使用试电笔时，人手要握住试电笔，同时要用手接触试电笔的金属体笔尾(或用手指按住笔卡)，用笔尖接触被测的导线(手指千万不能接触笔尖).知识点1家庭电路的组成1．家庭电路中电能表、进户线、闸刀开关、保险盒的安装顺序是________、________、________、________.2．家庭电路的电压为________V．在家庭电路中，控制电灯的开关，一端与电灯相连，另一端应该接在________线上．家庭电路的电线有两根，有一条在户外就已经和大地相连，叫做________，另一条叫做________，俗称________．知识点2认识试电笔3．作用：辨别________和________；检查电器设备的外壳是否带电．4．使用方法：使用试电笔时要用手接触试电笔的__________(或用手指按住笔卡)，用笔尖接触被测的导线，如果氖管发光表明被测导线是________．知识点3三线插头和漏电保护器5．三线插头的连接：______________________________．6．漏电保护器的作用：当站在地上的人接触________时，迅速切断电流，对人身起到保护作用．1．(滨州中考)如图所示的家庭电路，有两个器件连接错误，它们是()A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座2．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发光．则()A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关S控制C．台灯与指示灯并联，开关S在干路...
