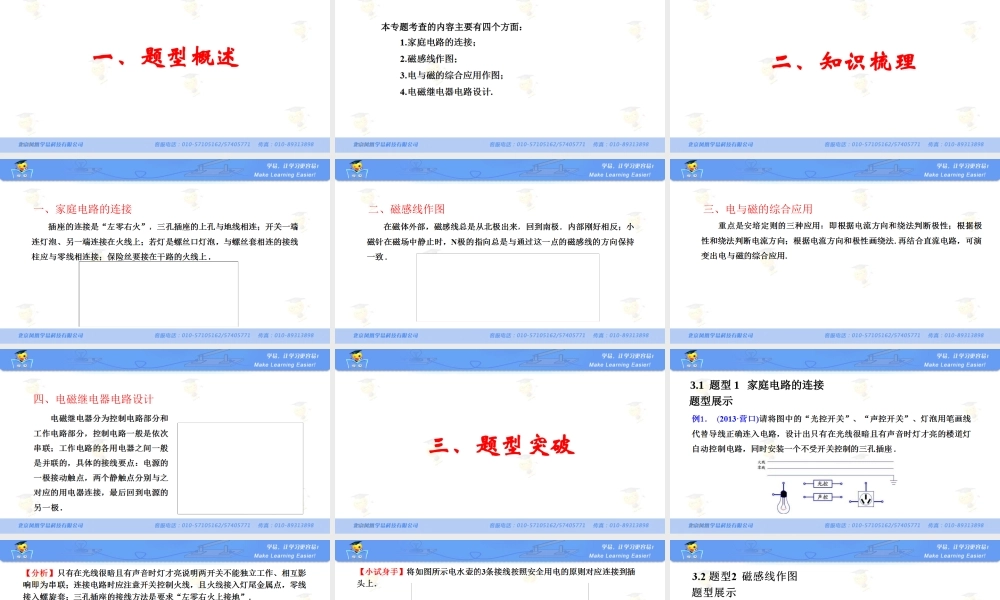

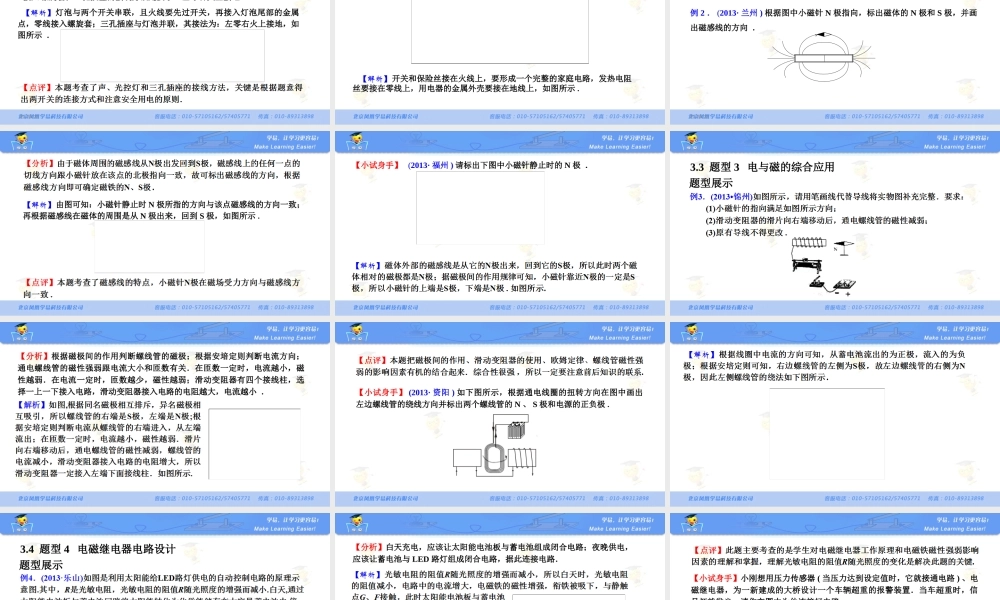

讲师：苏国强电磁学--家庭电路电磁现象01/28/25一、题型概述01/28/25本专题考查的内容主要有四个方面：二、知识梳理一、家庭电路的连接二、磁感线作图三、电与磁的综合应用四、电磁继电器电路设计01/28/25三、题型突破01/28/253.1题型1家庭电路的连接题型展示01/28/25【解析】灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示．【解析】开关和保险丝接在火线上，要形成一个完整的家庭电路，发热电阻丝要接在零线上，用电器的金属外壳要接在地线上，如图所示.01/28/25例2．(2013·兰州)根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．N【解析】由图可知：小磁针静止时N极所指的方向与该点磁感线的方向一致；再根据磁感线在磁体的周围是从N极出来，回到S极，如图所示.【小试身手】(2013·福州)请标出下图中小磁针静止时的N极．3.3题型3电与磁的综合应用题型展示【分析】根据磁极间的作用判断螺线管的磁极；根据安培定则判断电流方向；通电螺线管的磁性强弱跟电流大小和匝数有关．在匝数一定时，电流越小，磁性越弱．在电流一定时，匝数越少，磁性越弱；滑动变阻器有四个接线柱，选择一上一下接入电路，滑动变阻器接入电路的电阻越大，电流越小．【小试身手】(2013·资阳)如下图所示，根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极.3.4题型4电磁继电器电路设计题型展示【分析】白天充电，应该让太阳能电池板与蓄电池组成闭合电路；夜晚供电，应该让蓄电池与LED路灯组成闭合电路，据此连接电路．【小试身手】小刚想用压力传感器(当压力达到设定值时，它就接通电路)、电磁继电器，为一新建成的大桥设计一个车辆超重的报警装置．当车超重时，信号灯就发光．请你在图中为他连接好电路.01/28/25四、备考指津01/28/25本节课复习了家庭电路和电磁现象作图.家庭电路作图的关键在于清楚家庭电路中各元件的接法，如保险丝、开关的位置；螺丝口灯泡、三孔插座的接线等；
