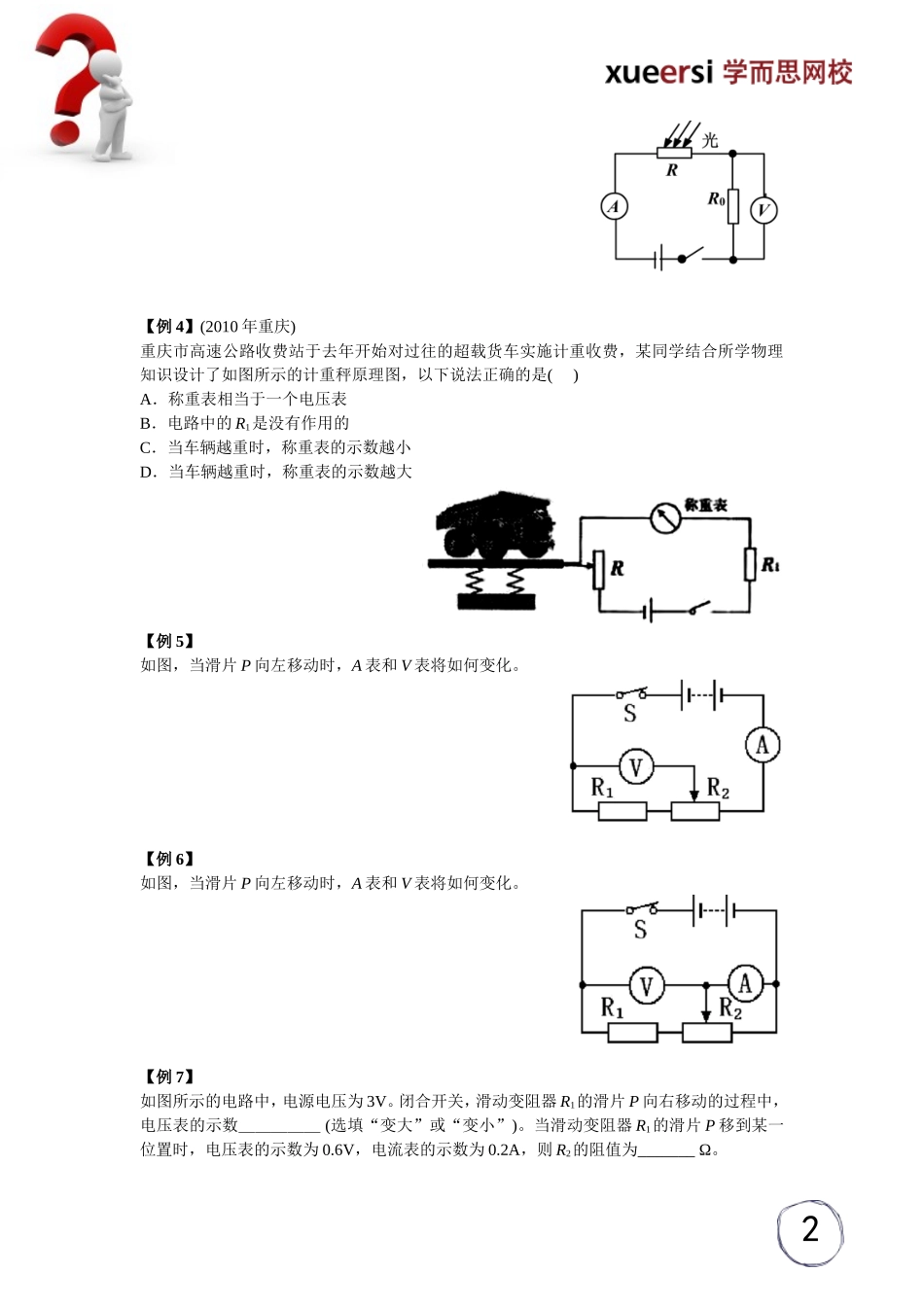

1电路动态分析题型分为两类：一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化二、电键的断开或闭合引起电路中电学物理量的变化【例1】如图，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。【例2】(2010福建莆田)如图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑片P的过程中A．电压表示数变大．电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数不变，电流表示数变小【例3】(2010江苏镇江)将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大欧姆定律-------电路动态分析与计算（1）2【例4】(2010年重庆)重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是()A．称重表相当于一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大【例5】如图，当滑片P向左移动时，A表和V表将如何变化。【例6】如图，当滑片P向左移动时，A表和V表将如何变化。【例7】如图所示的电路中，电源电压为3V。闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数＿＿＿＿＿(选填“变大”或“变小”)。当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为_______Ω。34【例8】(11·阜新)如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将_______，电压表与电流表示数的比值将________(以上两空均填“变大”、“变小”或“不变”)【例9】(11·吉林)如图所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将__________，电流表的示数将________。【例10】(湖南娄底)如图所示电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0.2AB．当滑片移到中点时，电压表示数为2VC．电压表示数与电流表示数的比值不变D．电压表的示数减少【例11】如图所示的电路，R＝10，变阻器R的...
