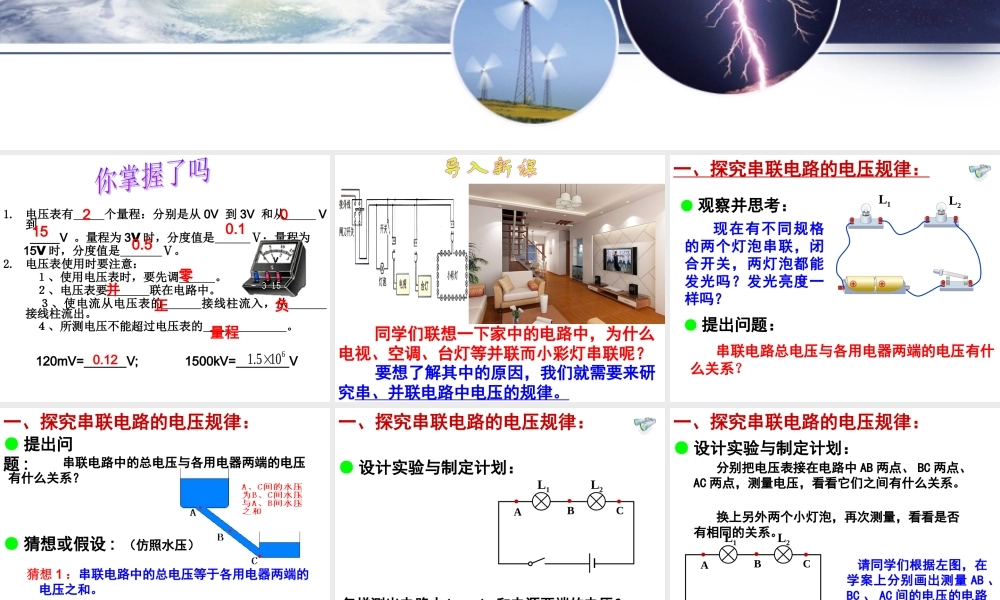

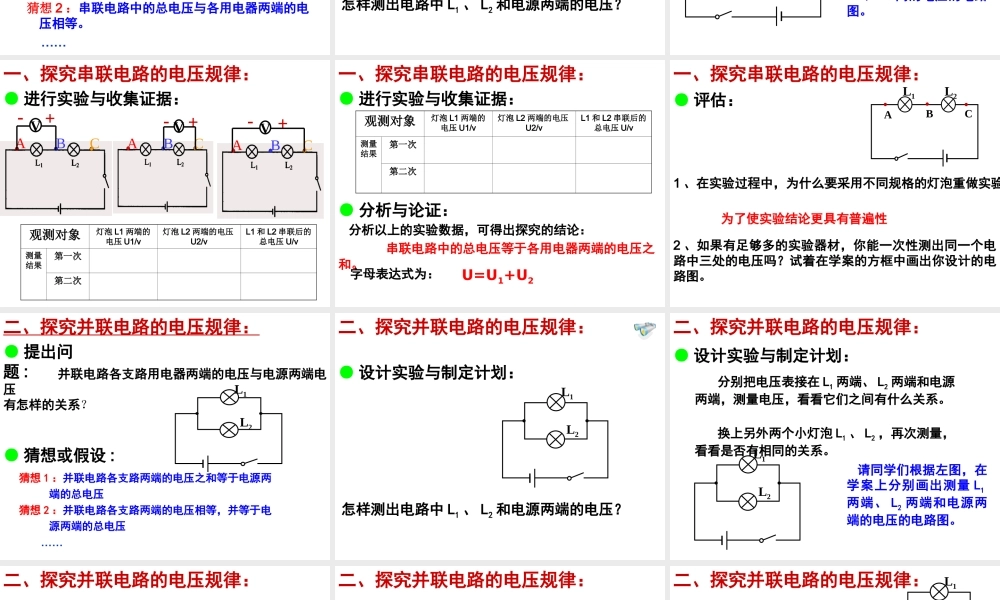

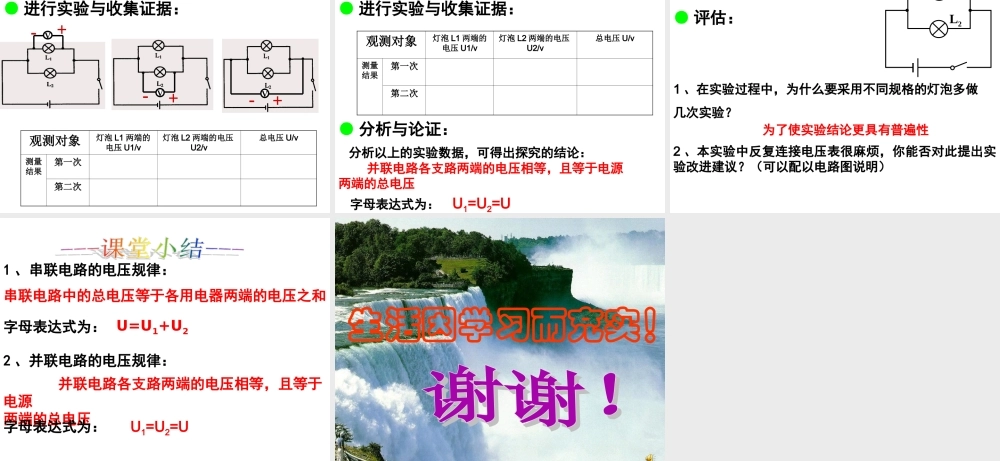

串、并联电路中电压的规律第十六章第２节1.电压表有个量程：分别是从0V到3V和从V到V。量程为3Ⅴ时，分度值是Ⅴ；量程为15Ⅴ时，分度值是Ⅴ。2.电压表使用时要注意：１、使用电压表时，要先调。２、电压表要联在电路中。３、使电流从电压表的接线柱流入，从接线柱流出。４、所测电压不能超过电压表的。2正0.51500.1并零负量程120mV=V;1500kV=V0.1261.510同学们联想一下家中的电路中，为什么电视、空调、台灯等并联而小彩灯串联呢？要想了解其中的原因，我们就需要来研究串、并联电路中电压的规律。现在有不同规格的两个灯泡串联，闭合开关，两灯泡都能发光吗？发光亮度一样吗？L1L2一、探究串联电路的电压规律：串联电路总电压与各用电器两端的电压有什么关系？●观察并思考：●提出问题：猜想1：串联电路中的总电压等于各用电器两端的电压之和。猜想2：串联电路中的总电压与各用电器两端的电压相等。……●提出问题:串联电路中的总电压与各用电器两端的电压有什么关系？●猜想或假设:（仿照水压）一、探究串联电路的电压规律：L2ABCL1●设计实验与制定计划：怎样测出电路中L1、L2和电源两端的电压？一、探究串联电路的电压规律：分别把电压表接在电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡，再次测量，看看是否有相同的关系。请同学们根据左图，在学案上分别画出测量AB、BC、AC间的电压的电路图。L2ABCL1●设计实验与制定计划：一、探究串联电路的电压规律：●进行实验与收集证据：ABC+-VABC+-VABC+-V观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2串联后的总电压U/v测量结果第一次第二次一、探究串联电路的电压规律：观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2串联后的总电压U/v测量结果第一次第二次分析以上的实验数据，可得出探究的结论：串联电路中的总电压等于各用电器两端的电压之和。●进行实验与收集证据：●分析与论证：字母表达式为：U=U1+U2一、探究串联电路的电压规律：1、在实验过程中，为什么要采用不同规格的灯泡重做实验为了使实验结论更具有普遍性●评估：2、如果有足够多的实验器材，你能一次性测出同一个电路中三处的电压吗？试着在学案的方框中画出你设计的电路图。L2ABCL1一、探究串联电路的电压规律：猜想1：并联电路各支路两端的电压之和等于电源两端的总电压猜想2：并联电路各支路两端的电压相等，并等于电源两端的总电压……●提出问题:并联电路各...
