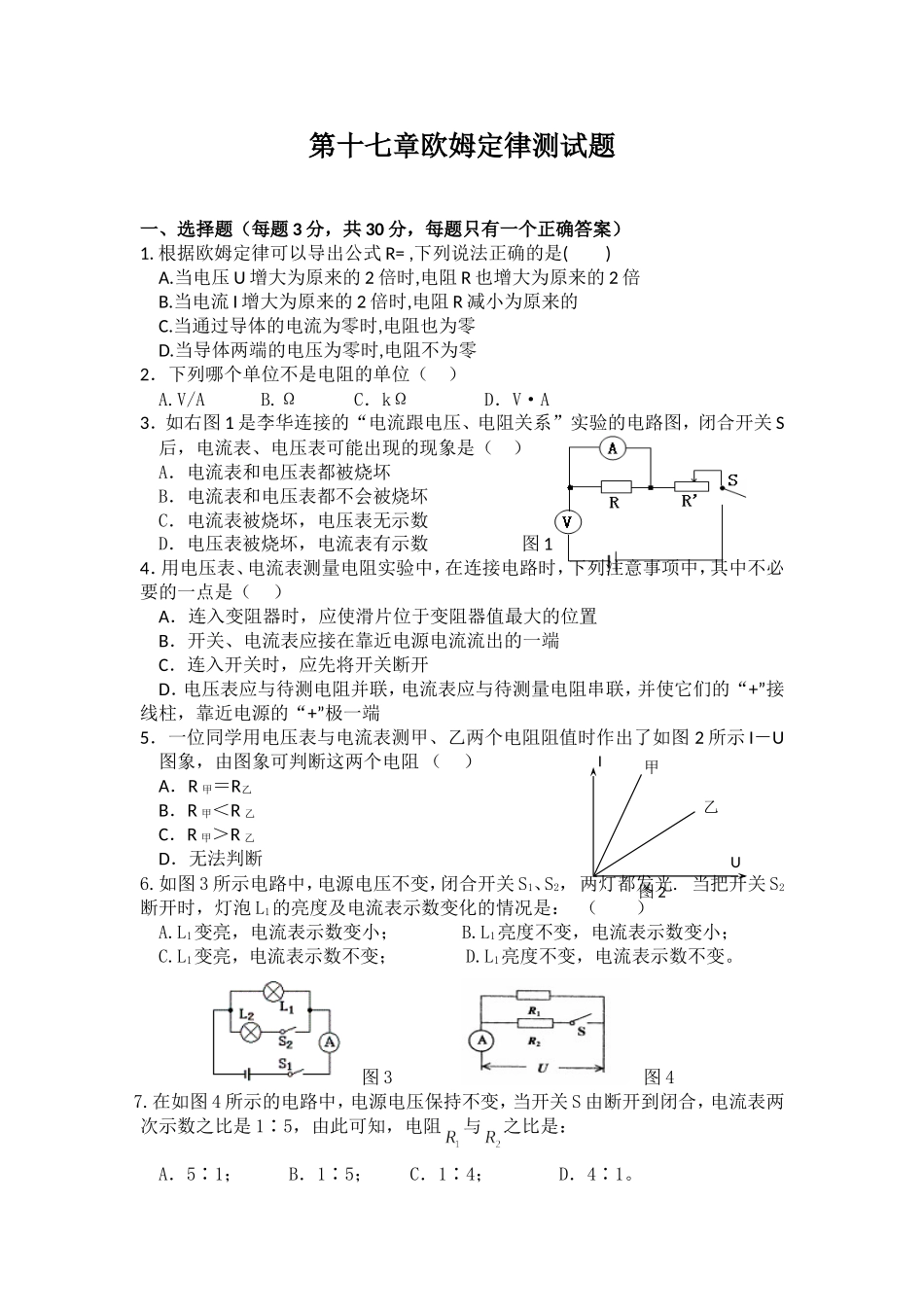

UI甲乙图2第十七章欧姆定律测试题一、选择题（每题3分，共30分，每题只有一个正确答案）1.根据欧姆定律可以导出公式R=,下列说法正确的是()A.当电压U增大为原来的2倍时,电阻R也增大为原来的2倍B.当电流I增大为原来的2倍时,电阻R减小为原来的C.当通过导体的电流为零时,电阻也为零D.当导体两端的电压为零时,电阻不为零2．下列哪个单位不是电阻的单位（）A.V/AB.ΩC．kΩD．V·A3．如右图1是李华连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S后，电流表、电压表可能出现的现象是（）A．电流表和电压表都被烧坏B．电流表和电压表都不会被烧坏C．电流表被烧坏，电压表无示数D．电压表被烧坏，电流表有示数图14．用电压表、电流表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连入开关时，应先将开关断开D．电压表应与待测电阻并联，电流表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端5．一位同学用电压表与电流表测甲、乙两个电阻阻值时作出了如图2所示I－U图象，由图象可判断这两个电阻（）A．R甲＝R乙B．R甲＜R乙C．R甲＞R乙D．无法判断6.如图3所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光.当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是：（）A.L1变亮，电流表示数变小；B.L1亮度不变，电流表示数变小；C.L1变亮，电流表示数不变；D.L1亮度不变，电流表示数不变。图3图47.在如图4所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻与之比是：A．5∶1；B．1∶5；C．1∶4；D．4∶1。R1R28.如图5所示的两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是：A．L1变暗，L2亮度不变；B．L1、L2都变亮；C．L1变亮，L2变暗；D．L1、L2都变暗。图59．如图6所示电路图，电源电压6V保持恒定不变，滑动变阻器R1的最大阻值是10Ω，闭合开关S后，移动滑动变阻器的滑片P，电压表示数的变化范围应是A.0～6VB.0～2VC.2～4D.2～6V图610.小刚用如图7所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是：A.保持变阻器滑片不动；B.将变阻器滑片适当向左移动；C.将阻器滑片适当向右移动...
