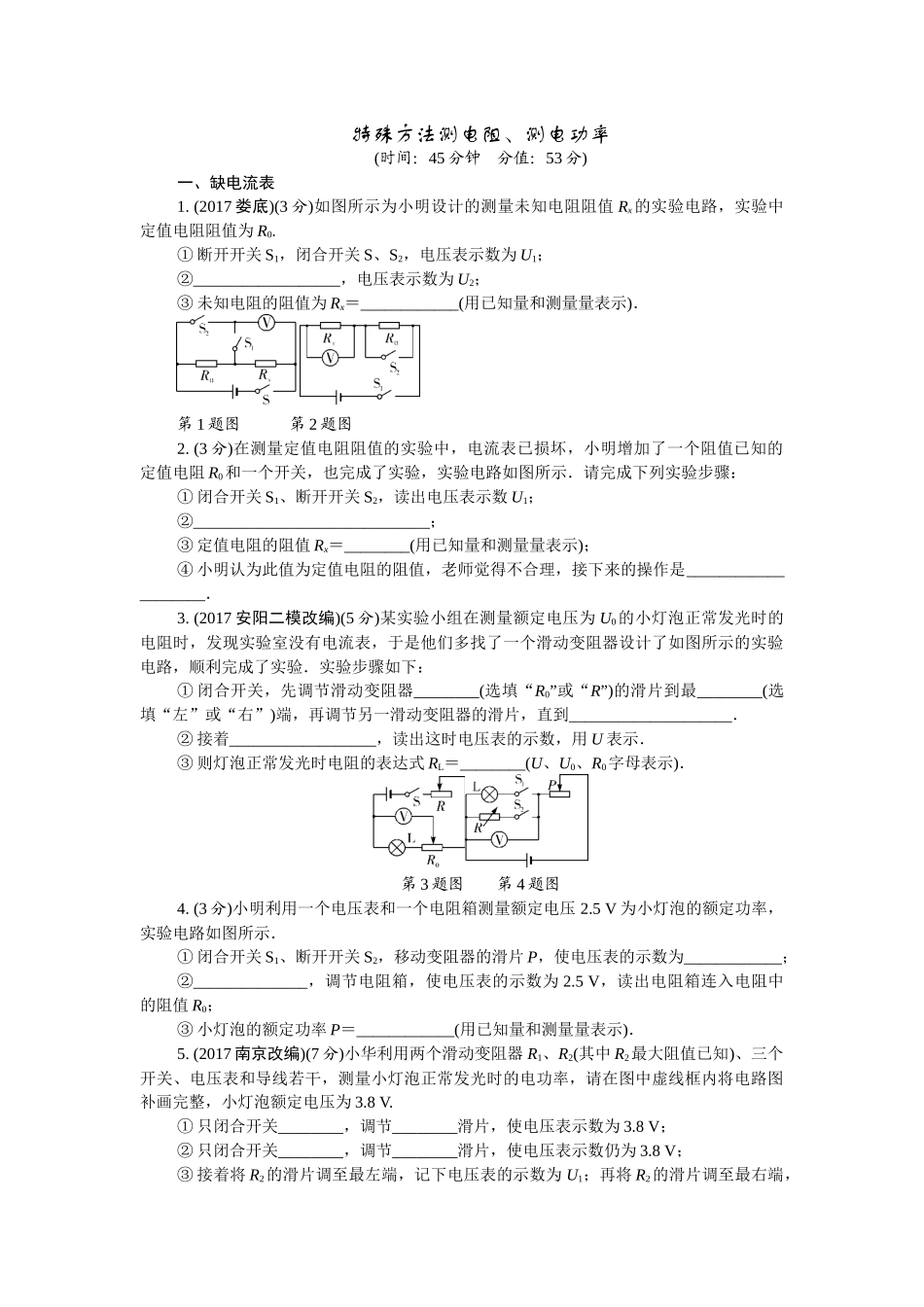

特殊方法测电阻、测电功率(时间：45分钟分值：53分)一、缺电流表1.(2017娄底)(3分)如图所示为小明设计的测量未知电阻阻值Rx的实验电路，实验中定值电阻阻值为R0.①断开开关S1，闭合开关S、S2，电压表示数为U1；②__________________，电压表示数为U2；③未知电阻的阻值为Rx＝____________(用已知量和测量量表示)．第1题图第2题图2.(3分)在测量定值电阻阻值的实验中，电流表已损坏，小明增加了一个阻值已知的定值电阻R0和一个开关，也完成了实验，实验电路如图所示．请完成下列实验步骤：①闭合开关S1、断开开关S2，读出电压表示数U1；②_____________________________；③定值电阻的阻值Rx＝________(用已知量和测量量表示)；④小明认为此值为定值电阻的阻值，老师觉得不合理，接下来的操作是____________________．3.(2017安阳二模改编)(5分)某实验小组在测量额定电压为U0的小灯泡正常发光时的电阻时，发现实验室没有电流表，于是他们多找了一个滑动变阻器设计了如图所示的实验电路，顺利完成了实验．实验步骤如下：①闭合开关，先调节滑动变阻器________(选填“R0”或“R”)的滑片到最________(选填“左”或“右”)端，再调节另一滑动变阻器的滑片，直到____________________．②接着__________________，读出这时电压表的示数，用U表示．③则灯泡正常发光时电阻的表达式RL＝________(U、U0、R0字母表示)．第3题图第4题图4.(3分)小明利用一个电压表和一个电阻箱测量额定电压2.5V为小灯泡的额定功率，实验电路如图所示．①闭合开关S1、断开开关S2，移动变阻器的滑片P，使电压表的示数为____________；②______________，调节电阻箱，使电压表的示数为2.5V，读出电阻箱连入电阻中的阻值R0；③小灯泡的额定功率P＝____________(用已知量和测量量表示)．5.(2017南京改编)(7分)小华利用两个滑动变阻器R1、R2(其中R2最大阻值已知)、三个开关、电压表和导线若干，测量小灯泡正常发光时的电功率，请在图中虚线框内将电路图补画完整，小灯泡额定电压为3.8V.①只闭合开关________，调节________滑片，使电压表示数为3.8V；②只闭合开关________，调节________滑片，使电压表示数仍为3.8V；③接着将R2的滑片调至最左端，记下电压表的示数为U1；再将R2的滑片调至最右端，记下电压表的示数为U2；④小灯泡的额定功率为P＝____________(用已知量和测量量表示)．第5题图第6题图6.(2017辽阳改编)(3分)小丽利用如图所示的电路测量额定电压为2.5V的小灯泡的额定电功...
