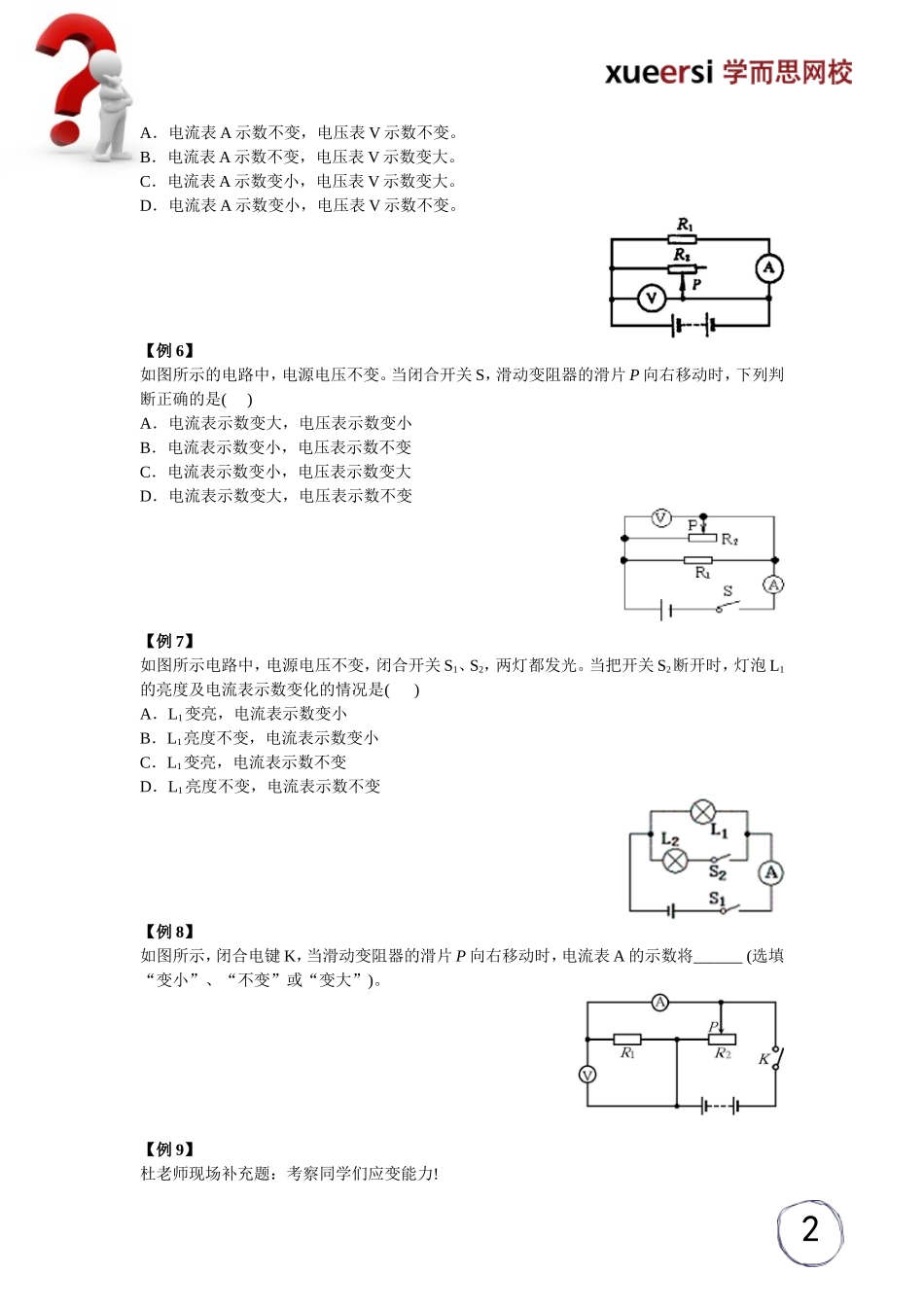

1【例1】如图所示电路中，当电键S由断开到闭合时，电流表的示数将_______。【例2】如图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将_________。【例3】如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？【例4】如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？【例5】如图所示，当滑片P向右移动时()欧姆定律——电路动态分析与计算（2）2A．电流表A示数不变，电压表V示数不变。B．电流表A示数不变，电压表V示数变大。C．电流表A示数变小，电压表V示数变大。D．电流表A示数变小，电压表V示数不变。【例6】如图所示的电路中，电源电压不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是()A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数不变【例7】如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是()A．L1变亮，电流表示数变小B．L1亮度不变，电流表示数变小C．L1变亮，电流表示数不变D．L1亮度不变，电流表示数不变【例8】如图所示，闭合电键K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______(选填“变小”、“不变”或“变大”)。【例9】杜老师现场补充题：考察同学们应变能力!3【例10】如图R1为0~20Ω的滑动变阻器，电阻R2＝2.4Ω，电源电压为6V，电流表A1的量程为0~20A，电流表A的量程为0~3A。⑴在开关S闭合前，应将滑动变阻器的滑片P放在_____(选填“左”或“右”)端。⑵为了保证两个电流表都能正常工作，在开关S闭合后，滑动变阻器接入电路的阻值范围为_____。【例11】如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是()A．3Ω15VB．6Ω15VC．3Ω2VD．6Ω12V在线测试题温馨提示：请在线作答，以便及时反馈孩子的薄弱环节！1．如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时()A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数不变2．如图所示的电路中，电源电压不变．当闭合开关S，滑动变阻器的滑片P向右移动时，下列判4断正确的是()A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流...
