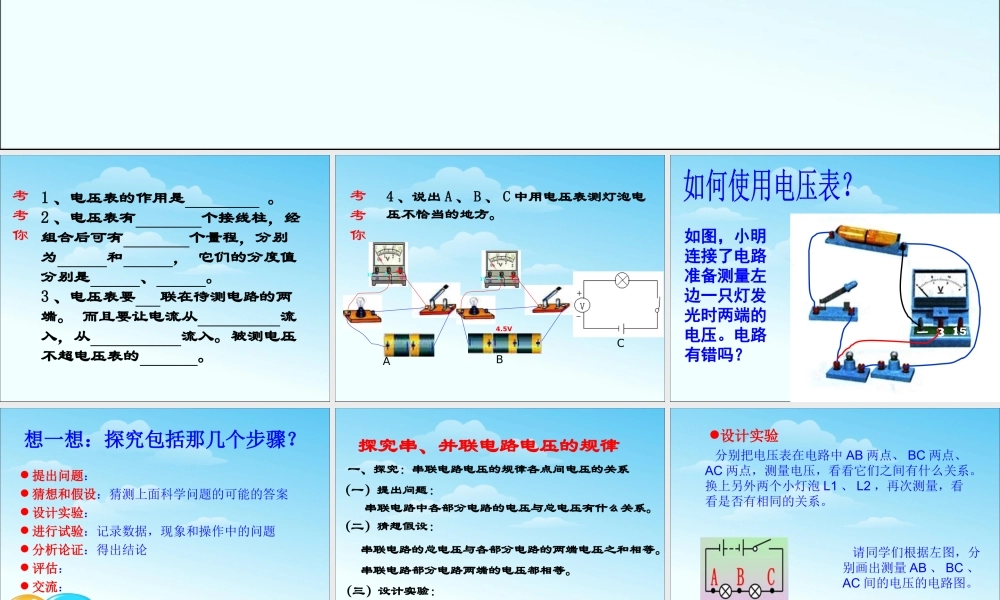

考考你1、电压表的作用是。2、电压表有个接线柱，经组合后可有个量程，分别为和，它们的分度值分别是、。3、电压表要联在待测电路的两端。而且要让电流从流入，从流入。被测电压不超电压表的。4、说出A、B、C中用电压表测灯泡电压不恰当的地方。+315A+3154.5VBC考考你如图，小明连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？想一想：探究包括那几个步骤？提出问题：猜想和假设：猜测上面科学问题的可能的答案设计实验：进行试验：记录数据，现象和操作中的问题分析论证：得出结论评估：交流：回忆探究串、并联电路电压的规律一、探究：串联电路电压的规律各点间电压的关系（一）提出问题：串联电路中各部分电路的电压与总电压有什么关系。（二）猜想假设：串联电路的总电压与各部分电路的两端电压之和相等。串联电路部分电路两端的电压都相等。（三）设计实验：设计实验分别把电压表在电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。请同学们根据左图，分别画出测量AB、BC、AC间的电压的电路图。进行试验两个灯泡串联的实验记录观测对象AB两端的电压U1/vBC两端的电压U2/vAC两端的电压U3/v测量结果第一次第二次分析论证结论：串联电路两端的总电压等于各部分电路两端的电压之和，即U3＝U1＋U2评估结合演示视频，从以下3个方面评估：实验设计有无不合理的地方？操作中有无失误？测量数据和所得的结论是不是可靠？我们已经知道，一节干电池的电压约1.5V。如果我们把两节、三节或更多的电池串联起来，构成电池组。那么电池组的电压，与每节干电池的电压之间有什么关系？把两个灯泡L1和L2并联接到电源上（如左图）。该并联电路有两个支路组成，并联电路两端的总电压跟各个支路两端的电压之间有什么关系？提出问题并联电路两端的总电压跟各支路两端的电压有什么关系？猜想或假设猜想1：并联电路各支路两端的电压之和等于电路两端的总电压猜想2：并联电路各支路两端的电压相等，并等于电路两端的总电压……设计实验分别用电压表测量L1两端、L2两端和整个电路的电压，看看它们之间有什么关系。换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。请同学们根据左图，分别画出测量L1两端、L2两端和整个电路的电压的电路图。进行试验你会设计实验记录表格吗？两个灯泡并联的实验记录观测对象L1两端的电压U1/vL2两端的电...
