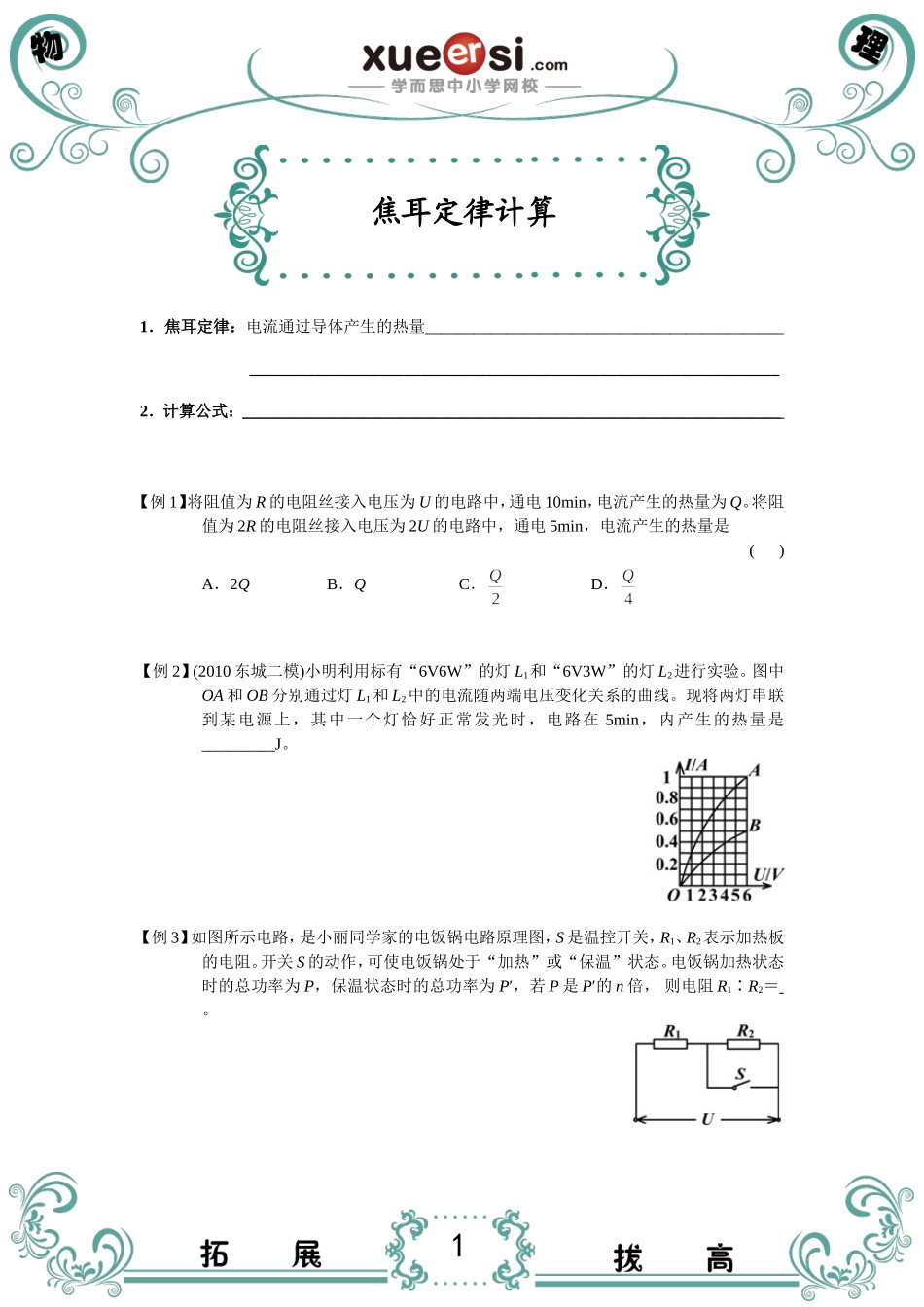

11．焦耳定律：电流通过导体产生的热量_____________________________________________________________________________________________________________2．计算公式：__________________________________________________________________【例1】将阻值为R的电阻丝接入电压为U的电路中，通电10min，电流产生的热量为Q。将阻值为2R的电阻丝接入电压为2U的电路中，通电5min，电流产生的热量是()A．2QB．QC．D．【例2】(2010东城二模)小明利用标有“6V6W”的灯L1和“6V3W”的灯L2进行实验。图中OA和OB分别通过灯L1和L2中的电流随两端电压变化关系的曲线。现将两灯串联到某电源上，其中一个灯恰好正常发光时，电路在5min，内产生的热量是_________J。【例3】如图所示电路，是小丽同学家的电饭锅电路原理图，S是温控开关，R1、R2表示加热板的电阻。开关S的动作，可使电饭锅处于“加热”或“保温”状态。电饭锅加热状态时的总功率为P，保温状态时的总功率为P′，若P是P′的n倍，则电阻R1∶R2＝。焦耳定律计算2【例4】某饮水机的工作原理可简化为图所示的电路，其中R1为加热电阻。当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S1、S2切换，使饮水机处于保温状态，若饮水机加热时加热电阻的功率为550W，保温时加热电阻的功率为88W，则R2的阻值是________Ω。【例5】(2010门头沟一模)如图是一台饮水机的工作原理电路图。S是一个温控开关，R1为电加热管，且R2＝4R1。当饮水机处于加热状态时，红灯亮，水被迅速加热；达到预定温度时，S自动切换到另一位置，并处于保温状态，绿灯亮。已知饮水机加热时加热管的功率为900W，(不考虑温度对电阻的影响，且不计红、绿指示灯的阻值)，则饮水机保温时加热管的消耗的功率为()A．180WB．90WC．48.4WD．36W【例6】如图，电源两端电压U保持不变。当只闭合开关S1时，电压表的示数为U1，电流表的示数I1为1A，电阻R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2。当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P′2。已知P2∶P′2＝1∶4，U1∶U2＝2∶1。求：⑴电流表的示数I2为多少安？⑵电源两端的电压U为多少伏？⑶当开关S1、S2都闭合时，通电5min，电阻R2产生的热量为多少焦？3【例7】如图是一个电动机内部简化电路图：闭合开关后，用手按住玩具电动机的转子，不让它转动，这时与电动机并联的电压表读数为3V，与电动机串联的电流表读数为6A。松手后，电动机正常转动，此时电流表读数为1A。这台玩具电动机正常转动时，每秒钟有焦耳的电能转变为机械能。
