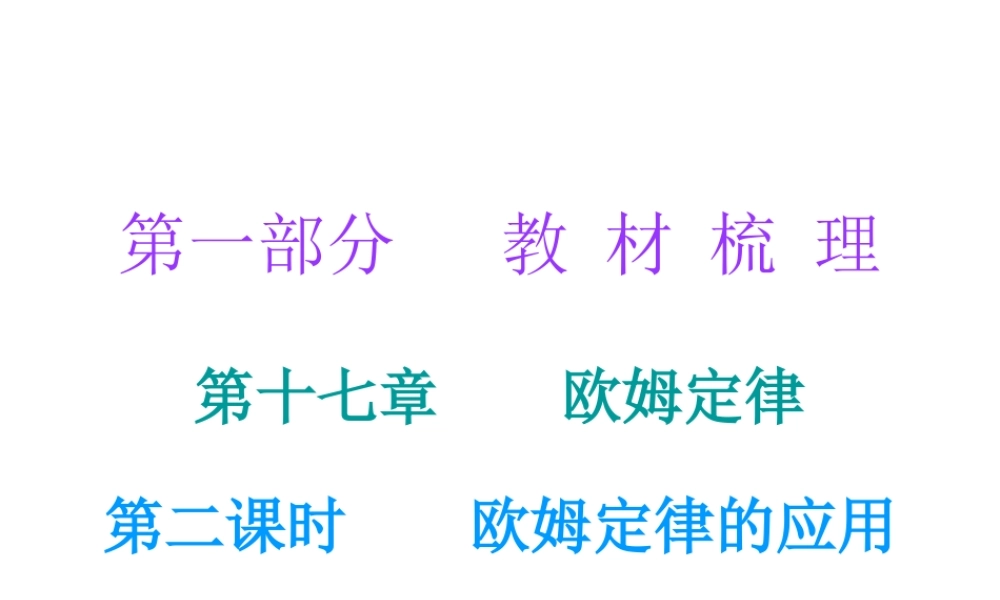

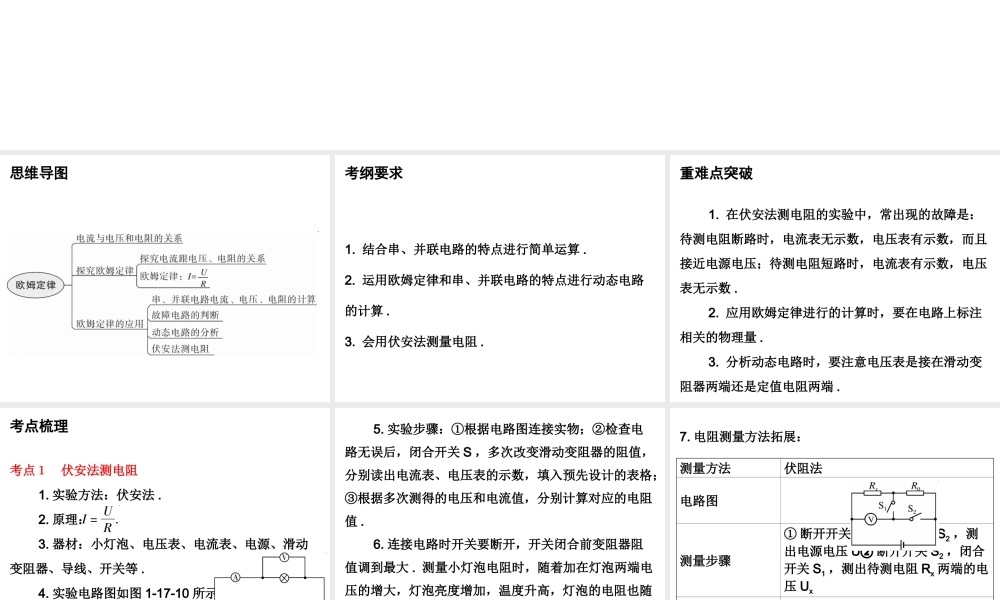

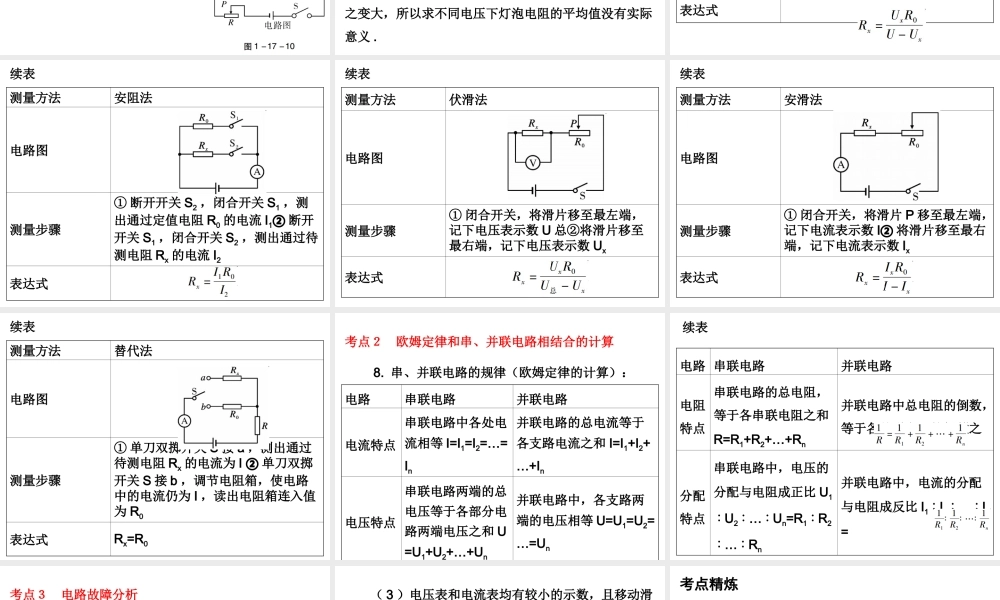

第一部分教材梳理第十七章欧姆定律第二课时欧姆定律的应用思维导图考纲要求1.结合串、并联电路的特点进行简单运算.2.运用欧姆定律和串、并联电路的特点进行动态电路的计算.3.会用伏安法测量电阻.1.在伏安法测电阻的实验中，常出现的故障是：待测电阻断路时，电流表无示数，电压表有示数，而且接近电源电压；待测电阻短路时，电流表有示数，电压表无示数.2.应用欧姆定律进行的计算时，要在电路上标注相关的物理量.3.分析动态电路时，要注意电压表是接在滑动变阻器两端还是定值电阻两端.重难点突破考点１伏安法测电阻1.实验方法：伏安法.2.原理：3.器材：小灯泡、电压表、电流表、电源、滑动变阻器、导线、开关等.4.实验电路图如图1-17-10所示.考点梳理5.实验步骤：①根据电路图连接实物；②检查电路无误后，闭合开关S，多次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入预先设计的表格；③根据多次测得的电压和电流值，分别计算对应的电阻值.6.连接电路时开关要断开，开关闭合前变阻器阻值调到最大.测量小灯泡电阻时，随着加在灯泡两端电压的增大，灯泡亮度增加，温度升高，灯泡的电阻也随之变大，所以求不同电压下灯泡电阻的平均值没有实际意义.7.电阻测量方法拓展：测量方法伏阻法电路图测量步骤①断开开关S1，闭合开关S2，测出电源电压U②断开开关S2，闭合开关S1，测出待测电阻Rx两端的电压Ux表达式测量方法安阻法电路图测量步骤①断开开关S2，闭合开关S1，测出通过定值电阻R0的电流I1②断开开关S1，闭合开关S2，测出通过待测电阻Rx的电流I2表达式续表测量方法伏滑法电路图测量步骤①闭合开关，将滑片移至最左端，记下电压表示数U总②将滑片移至最右端，记下电压表示数Ux表达式续表测量方法安滑法电路图测量步骤①闭合开关，将滑片P移至最左端，记下电流表示数I②将滑片移至最右端，记下电流表示数Ix表达式续表测量方法替代法电路图测量步骤①单刀双掷开关S接a，测出通过待测电阻Rx的电流为I②单刀双掷开关S接b，调节电阻箱，使电路中的电流仍为I，读出电阻箱连入值为R0表达式Rx=R0续表考点２欧姆定律和串、并联电路相结合的计算8.串、并联电路的规律（欧姆定律的计算）：电路串联电路并联电路电流特点串联电路中各处电流相等I=I1=I2=…=In并联电路的总电流等于各支路电流之和I=I1+I2+…+In电压特点串联电路两端的总电压等于各部分电路两端电压之和U=U1+U2+…+Un并联电路中，各支路两端的电压相等U=U1=U2=…=Un电路串联电路并联电路...
