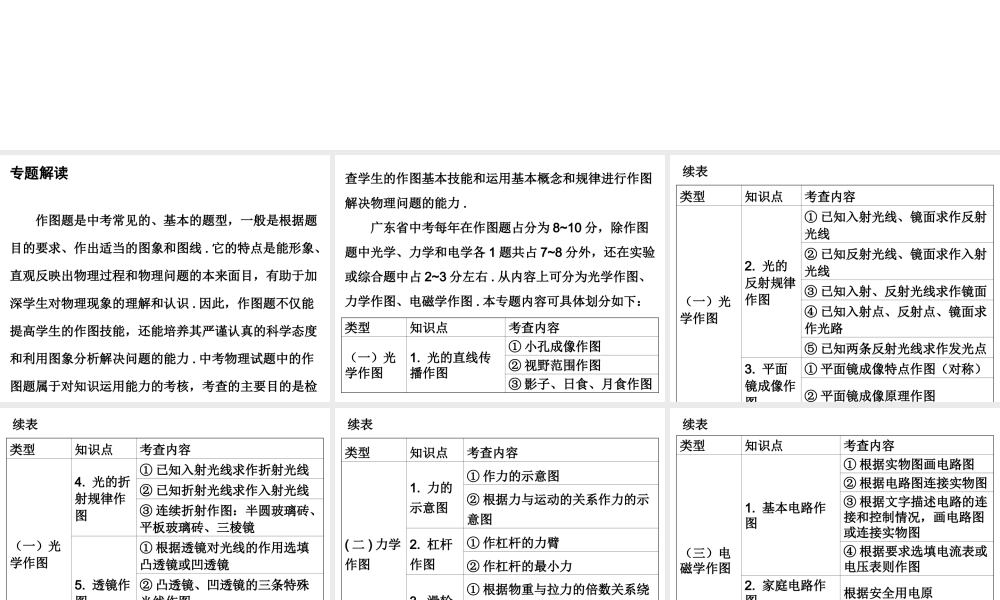

第二部分专题训练专题一作图专题专题解读作图题是中考常见的、基本的题型，一般是根据题目的要求、作出适当的图象和图线.它的特点是能形象、直观反映出物理过程和物理问题的本来面目，有助于加深学生对物理现象的理解和认识.因此，作图题不仅能提高学生的作图技能，还能培养其严谨认真的科学态度和利用图象分析解决问题的能力.中考物理试题中的作图题属于对知识运用能力的考核，考查的主要目的是检查学生的作图基本技能和运用基本概念和规律进行作图解决物理问题的能力.广东省中考每年在作图题占分为8~10分，除作图题中光学、力学和电学各1题共占7~8分外，还在实验或综合题中占2~3分左右.从内容上可分为光学作图、力学作图、电磁学作图.本专题内容可具体划分如下：类型知识点考查内容（一）光学作图1.光的直线传播作图①小孔成像作图②视野范围作图③影子、日食、月食作图类型知识点考查内容（一）光学作图2.光的反射规律作图①已知入射光线、镜面求作反射光线②已知反射光线、镜面求作入射光线③已知入射、反射光线求作镜面④已知入射点、反射点、镜面求作光路⑤已知两条反射光线求作发光点3.平面镜成像作图①平面镜成像特点作图（对称）②平面镜成像原理作图续表类型知识点考查内容（一）光学作图4.光的折射规律作图①已知入射光线求作折射光线②已知折射光线求作入射光线③连续折射作图：半圆玻璃砖、平板玻璃砖、三棱镜5.透镜作图①根据透镜对光线的作用选填凸透镜或凹透镜②凸透镜、凹透镜的三条特殊光线作图③近视眼、远视眼成因及矫正光路续表类型知识点考查内容(二)力学作图1.力的示意图①作力的示意图②根据力与运动的关系作力的示意图2.杠杆作图①作杠杆的力臂②作杠杆的最小力3.滑轮组组装①根据物重与拉力的倍数关系绕线②最省力的绕法续表类型知识点考查内容（三）电磁学作图1.基本电路作图①根据实物图画电路图②根据电路图连接实物图③根据文字描述电路的连接和控制情况，画电路图或连接实物图④根据要求选填电流表或电压表则作图2.家庭电路作图根据安全用电原3.电磁作图①磁场的作图②电磁场的作图③电磁继电器的连线续表(一)光学作图光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查内容之一.考点１光的直线传播作图（10年0考）考点精炼典例精讲【例1】如图2-1-1所示，路灯下站着小赵、小芳、小刚三人，请根据小芳和小刚的影长，标出图中路灯灯泡S...
