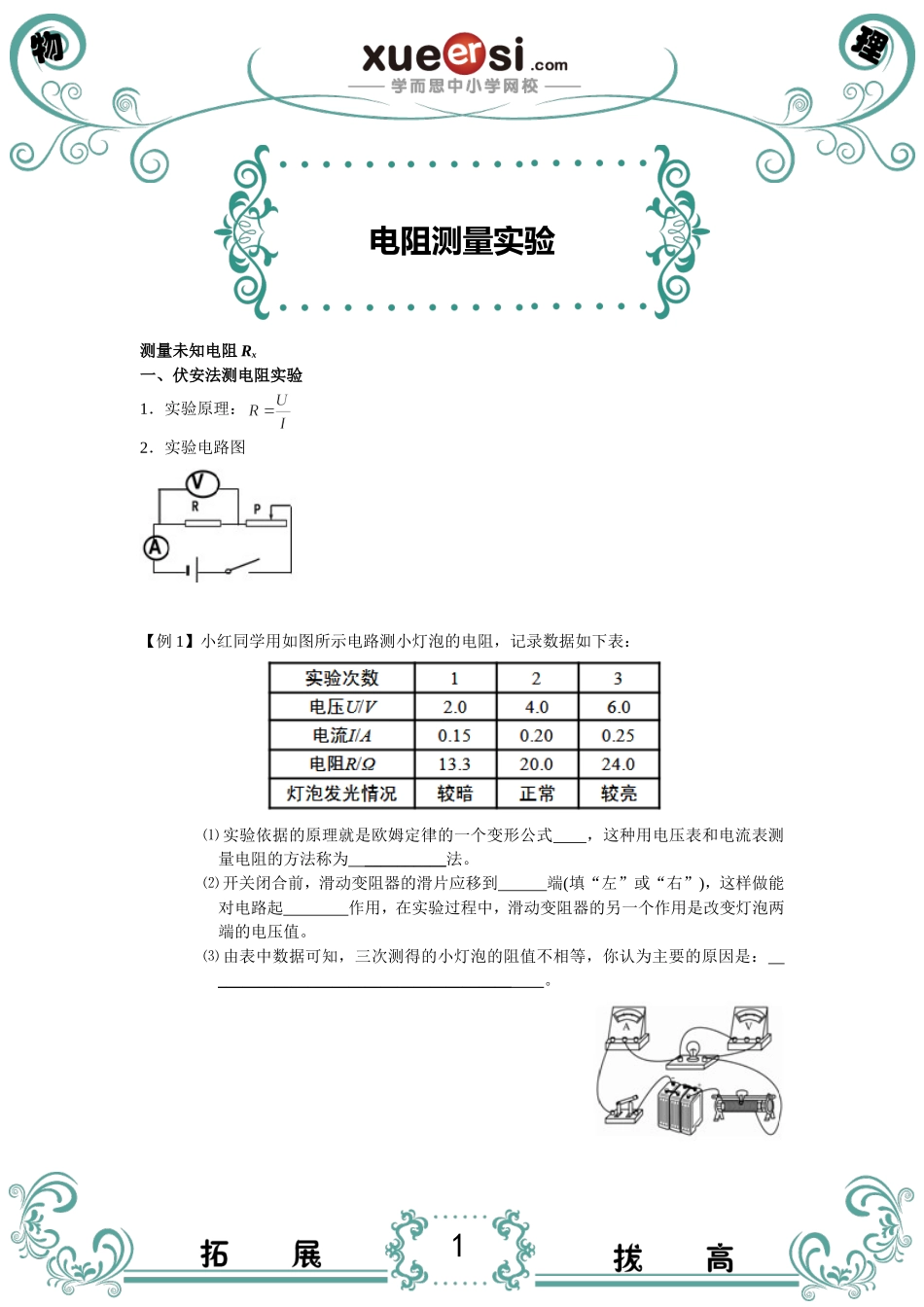

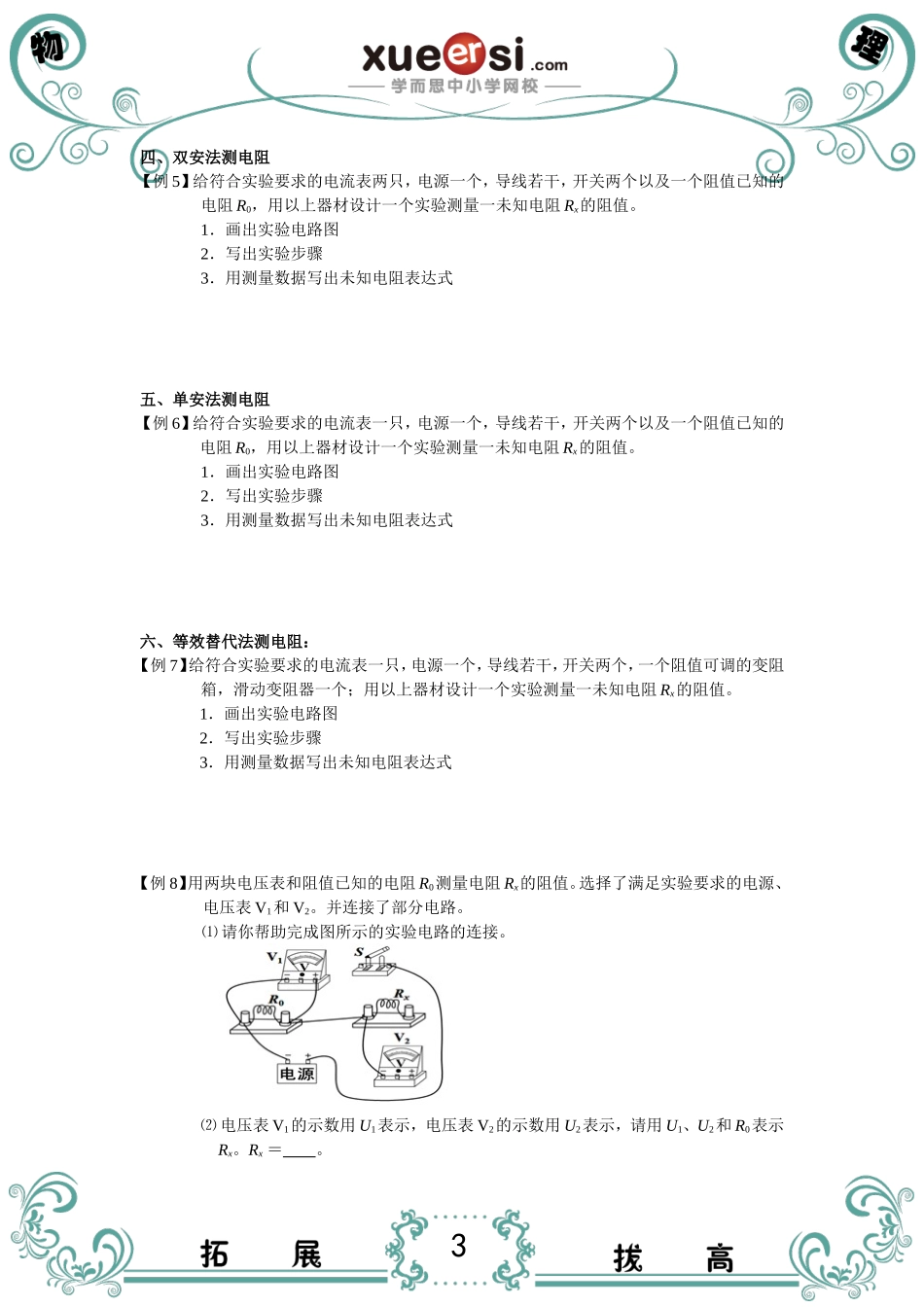

1测量未知电阻Rx一、伏安法测电阻实验1．实验原理：2．实验电路图【例1】小红同学用如图所示电路测小灯泡的电阻，记录数据如下表：⑴实验依据的原理就是欧姆定律的一个变形公式，这种用电压表和电流表测量电阻的方法称为__________法。⑵开关闭合前，滑动变阻器的滑片应移到端(填“左”或“右”)，这样做能对电路起作用，在实验过程中，滑动变阻器的另一个作用是改变灯泡两端的电压值。⑶由表中数据可知，三次测得的小灯泡的阻值不相等，你认为主要的原因是：____________________________________。电阻测量实验2【例2】(能力提高)小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如下表所示。分析表格中的实验数据，可推断小明实验时所用的电路可能是图中的()二、双伏法测电阻【例3】给符合实验要求的电压表两只，电源一个，导线若干，开关一个以及一个阻值已知的电阻R0，用以上器材设计一个实验测量一未知电阻Rx的阻值。1．画出实验电路图2．写出实验步骤3．用测量数据写出未知电阻表达式三、单伏法测电阻【例4】给符合实验要求的电压表表一只，电源一个，导线若干，开关两个以及一个阻值已知的电阻R0，用以上器材设计一个实验测量一未知电阻Rx的阻值。1．画出实验电路图2．写出实验步骤3．用测量数据写出未知电阻表达式3四、双安法测电阻【例5】给符合实验要求的电流表两只，电源一个，导线若干，开关两个以及一个阻值已知的电阻R0，用以上器材设计一个实验测量一未知电阻Rx的阻值。1．画出实验电路图2．写出实验步骤3．用测量数据写出未知电阻表达式五、单安法测电阻【例6】给符合实验要求的电流表一只，电源一个，导线若干，开关两个以及一个阻值已知的电阻R0，用以上器材设计一个实验测量一未知电阻Rx的阻值。1．画出实验电路图2．写出实验步骤3．用测量数据写出未知电阻表达式六、等效替代法测电阻：【例7】给符合实验要求的电流表一只，电源一个，导线若干，开关两个，一个阻值可调的变阻箱，滑动变阻器一个；用以上器材设计一个实验测量一未知电阻Rx的阻值。1．画出实验电路图2．写出实验步骤3．用测量数据写出未知电阻表达式【例8】用两块电压表和阻值已知的电阻R0测量电阻Rx的阻值。选择了满足实验要求的电源、电压表V1和V2。并连接了部分电路。⑴请你帮助完成图所示的实验电路的连接。⑵电压表V1的示数用U1表示，电压表V2的示数用U2表示，请用U1、U2和R0表示Rx。Rx＝。4【例9】如图，小利想用调...
