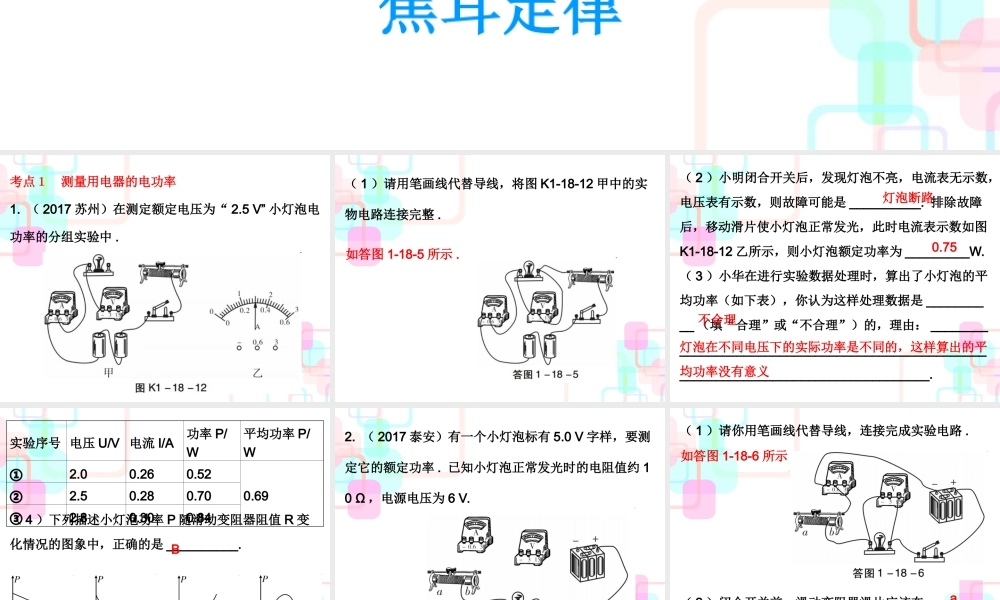

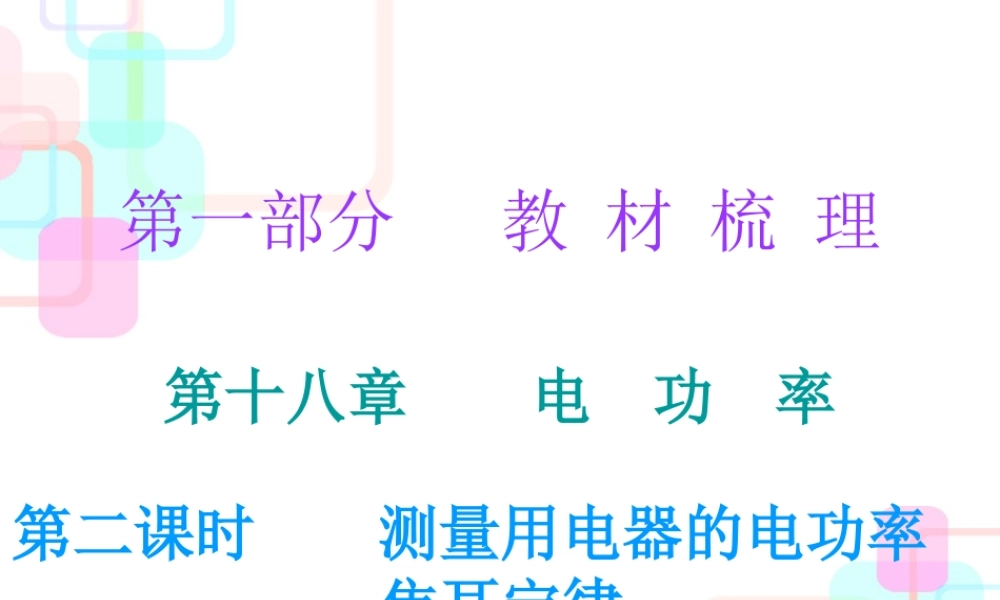

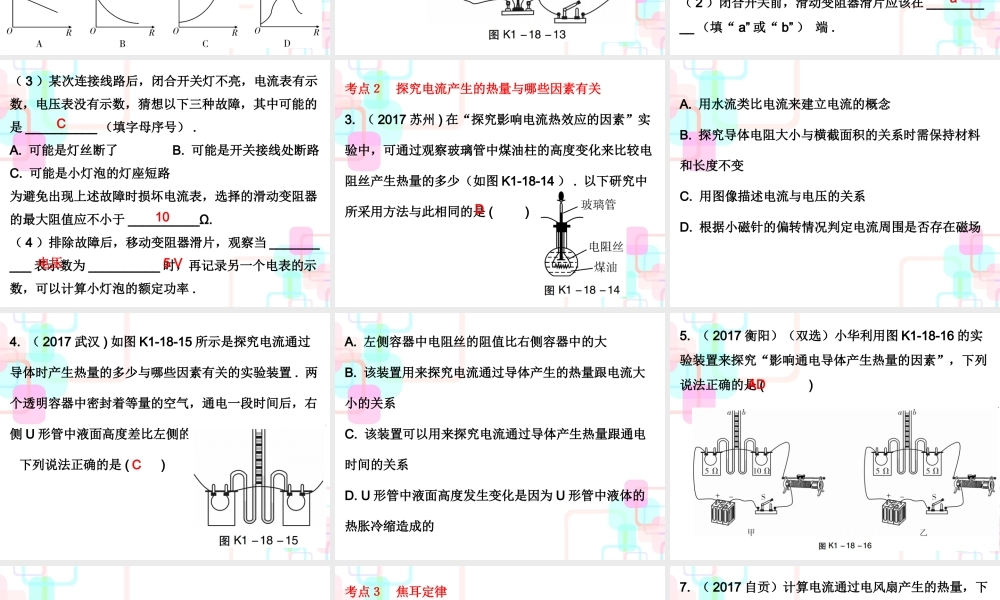

第一部分教材梳理第十八章电功率第二课时测量用电器的电功率焦耳定律考点１测量用电器的电功率1.（2017苏州）在测定额定电压为“2.5V”小灯泡电功率的分组实验中.（1）请用笔画线代替导线，将图K1-18-12甲中的实物电路连接完整.如答图1-18-5所示.（2）小明闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则故障可能是__________.排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图K1-18-12乙所示，则小灯泡额定功率为_________W.（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如下表），你认为这样处理数据是__________（填“合理”或“不合理”）的，理由：______________________________________________________________________________________.灯泡断路0.75灯泡在不同电压下的实际功率是不同的，这样算出的平均功率没有意义不合理（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图象中，正确的是__________.实验序号电压U/V电流I/A功率P/W平均功率P/W①2.00.260.520.69②2.50.280.70③2.80.300.84B2.（2017泰安）有一个小灯泡标有5.0V字样，要测定它的额定功率.已知小灯泡正常发光时的电阻值约10Ω，电源电压为6V.（1）请你用笔画线代替导线，连接完成实验电路.（2）闭合开关前，滑动变阻器滑片应该在__________（填“a”或“b”）端.a如答图1-18-6所示.（3）某次连接线路后，闭合开关灯不亮，电流表有示数，电压表没有示数，猜想以下三种故障，其中可能的是__________（填字母序号）.A.可能是灯丝断了B.可能是开关接线处断路C.可能是小灯泡的灯座短路为避免出现上述故障时损坏电流表，选择的滑动变阻器的最大阻值应不小于__________Ω.（4）排除故障后，移动变阻器滑片，观察当__________表示数为__________时，再记录另一个电表的示数，可以计算小灯泡的额定功率.C10电压5V考点２探究电流产生的热量与哪些因素有关3.（2017苏州)在“探究影响电流热效应的因素”实验中，可通过观察玻璃管中煤油柱的高度变化来比较电阻丝产生热量的多少（如图K1-18-14）.以下研究中所采用方法与此相同的是()DA.用水流类比电流来建立电流的概念B.探究导体电阻大小与横截面积的关系时需保持材料和长度不变C.用图像描述电流与电压的关系D.根据小磁针的偏转情况判定电流周围是否存在磁场4.（2017武汉)如图K1-18-15所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置.两个透明容器中密封着等量的空气，通电一段...
