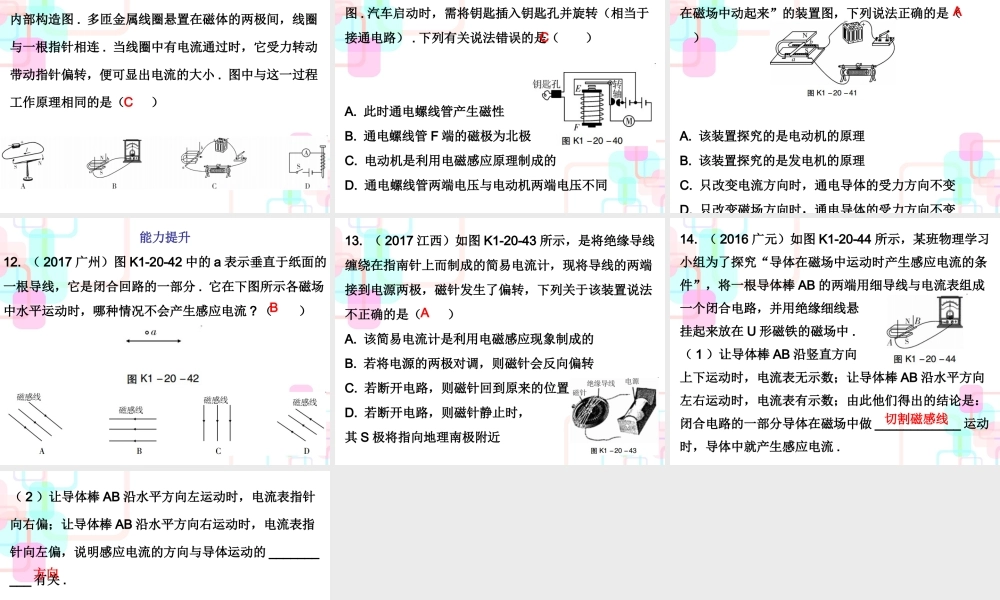

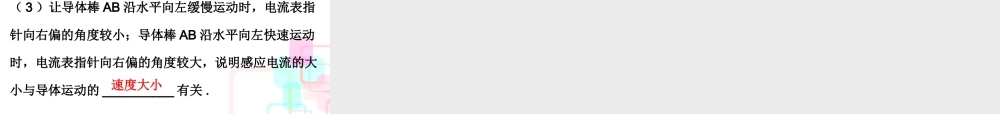

第一部分教材梳理第二十章电与磁第三课时电动机与发动机考点１磁场对通电导体的作用1.（2015广州）如图K1-20-32所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（）A.方向向下B.方向向上C.为零，因为电源反接D为零，因为电路一定是断路A2.（2015河南）如图K1-20-33为实验室常用电流表的内部结构图.多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连.当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小.下列与此工作原理相同的电器设备是（）A.电烙铁B.电铃C.发电机D.电动机D考点２电磁感应现象3.（2016天水）如图所示的几种器件，依据电磁感应原理工作的是（）A.风力发电机B.电风扇C.电铃D.门吸A4.（2015临沂）如图K1-20-34所示的充电鞋垫，由一个传动系统利用脚跟落下的能量驱动磁性转子旋转.线圈产生电流，给鞋面上的充电电池充电.充电电池可通过USB接口对手机充电，下述实验与充电鞋垫工作原理相同的是（）A5.（2017长沙）在探究“导体在磁场中运动时产生感应电流的条件”的实验中，用一根绝缘的细线将一根导体棒AB悬挂在U形磁体的磁场中，再将导体棒AB，电流表及开关用导线连成一个闭合电路（如图K1-20-35所示）.（1）闭合开关，让导体棒AB保持静止，电路中__________（填“有”或“无”）感应电流产生.（2）闭合开关，当导体棒AB沿______________（填“竖直方向上下”或“水平方向左右”）运动时，电路中有感应电流产生.6.（2015福州）小华在探究怎样产生感应电流的实验中，设计了如图K1-20-36所示的实验装置.无水平方向左右（1）将磁体向右插入螺线管中时，观察到灵敏电流计的指针向右偏转，由此可知：___________________________________________.（2）将磁体从螺线管中向左拔出时，会观察到灵敏电流计的指针向__________（填“左”或“右”）偏转.（3）通过前两步实验，可得出感应电流的方向与_______________方向有关.闭合电路的部分导体切割磁感线会产生感应电流左导体切割磁感线7.（2015丹东）小勇利用如图K1-20-37所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中.实验次数开关磁场方向导体AB的运动方向电流表指针的偏转方向1断开上N下S向右运动不偏转2闭合上N下S向右运动向左偏转3闭合上N下S向左运动向右偏转4闭合上N下S向上运动不偏转5闭合上S下N向下运动不偏转6闭合上S下N向右运动向右偏转7闭合上...
