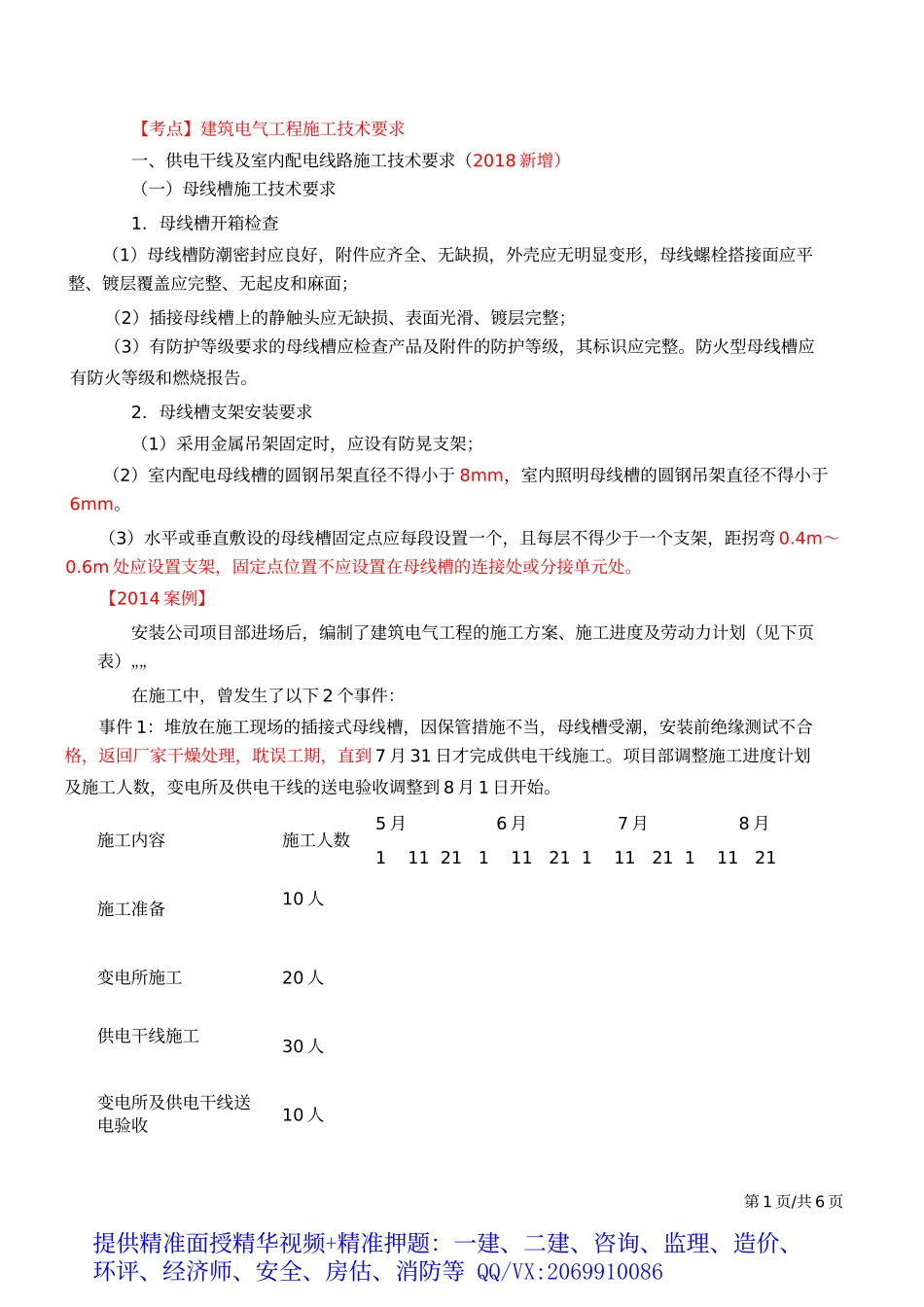

【考点】建筑电气工程施工技术要求一、供电干线及室内配电线路施工技术要求(2018新增)(一)母线槽施工技术要求1.母线槽开箱检查(1)母线槽防潮密封应良好,附件应齐全、无缺损,外壳应无明显变形,母线螺栓搭接面应平整、镀层覆盖应完整、无起皮和麻面;(2)插接母线槽上的静触头应无缺损、表面光滑、镀层完整;(3)有防护等级要求的母线槽应检查产品及附件的防护等级,其标识应完整。防火型母线槽应有防火等级和燃烧报告。2.母线槽支架安装要求(1)采用金属吊架固定时,应设有防晃支架;(2)室内配电母线槽的圆钢吊架直径不得小于8mm,室内照明母线槽的圆钢吊架直径不得小于6mm。(3)水平或垂直敷设的母线槽固定点应每段设置一个,且每层不得少于一个支架,距拐弯0.4m~0.6m处应设置支架,固定点位置不应设置在母线槽的连接处或分接单元处。【2014案例】安装公司项目部进场后,编制了建筑电气工程的施工方案、施工进度及劳动力计划(见下页表)„„在施工中,曾发生了以下2个事件:事件1:堆放在施工现场的插接式母线槽,因保管措施不当,母线槽受潮,安装前绝缘测试不合格,返回厂家干燥处理,耽误工期,直到7月31日才完成供电干线施工。项目部调整施工进度计划及施工人数,变电所及供电干线的送电验收调整到8月1日开始。5月6月7月8月施工内容施工人数10人11121111211112111121施工准备变电所施工供电干线施工20人30人变电所及供电干线送电验收10人第1页/共6页提供精准面授精华视频+精准押题:一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防等QQ/VX:2069910086室内配线施工照明灯具安装开关、插座安装照明系统送电调试竣工验收40人30人20人20人10人【问题】配电柜在6月30日前应完成哪些安装工序?【问题1】配电柜在6月30日前应完成哪些安装工序?【答案】配电柜6月30日前需要完成的工序有:开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路连接→试验调整。从横道图中得知,6月30日为“变电所施工”的完工事件,那么,配电柜也已完工。但是需要注意的是,变电所的送电验收是从7月21日开始的,所以程序中的最后一项工序“送电运行验收”不能写【问题2】写出针对事件1的插接式母线槽施工技术要求。采购的母线槽在哪天进场比较合理?【答案】母线槽开箱检查时,母线槽防潮密封应良好。应当减少存储环节,避免存储不当受潮。母线槽到货进场的合理时间:6月10日或者6月11日进场,一、供电干线及室内配...
