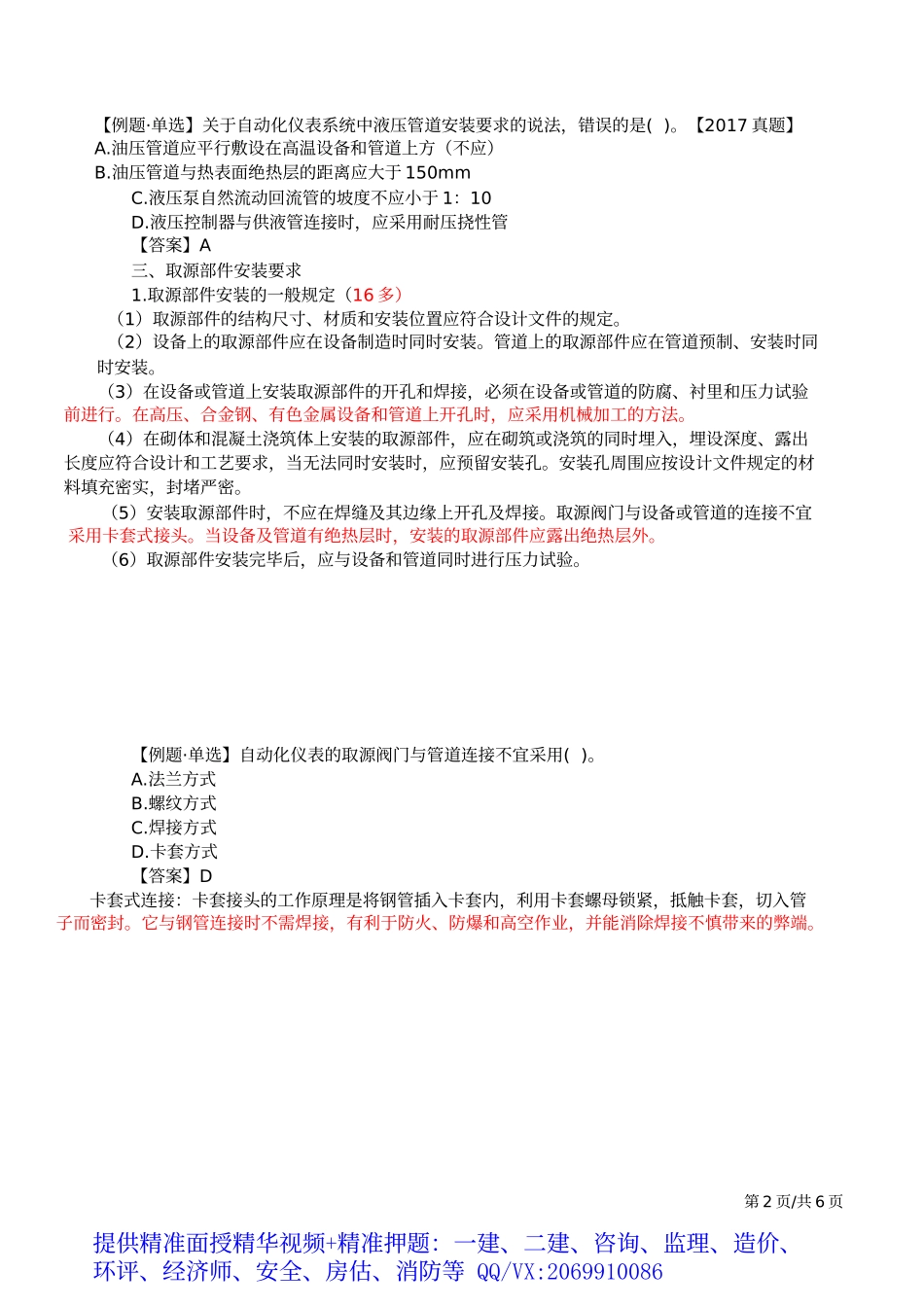

1H413060自动化仪表工程安装技术【考点】自动化仪表工程的划分与施工程序二、自动化仪表工程施工程序4.验收工作（1）工程验收分为分项工程验收、分部工程验收和单位工程竣工验收三个步骤。（2）自动化仪表工程施工中的电缆导管预埋、直埋电缆、接地极等都属于隐蔽工程，这些工程在下道工序施工前，应由建设单位代表（或监理人员）进行隐蔽工程检查验收，并认真做好隐蔽工程记录和办理验收手续，纳入技术档案。（3）交接验收前，仪表工程应连续开通投入运行48h，并运行正常。（18新增）二、自动化仪表管路安装要求5.液压管道安装（17单）（1）油压管道不应平行敷设在高温设备和管道上方，与热表面绝热层的距离应大于150mm。（4）液压泵自然流动回流管的坡度不应小于1∶10，当回液落差较大时，应在集液箱之前安装一个水平段或U形弯管。（6）液压控制器与供液管和回流管连接时，应采用耐压挠性管。第1页/共6页提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防等QQ/VX:2069910086【例题·单选】关于自动化仪表系统中液压管道安装要求的说法，错误的是()。【2017真题】A.油压管道应平行敷设在高温设备和管道上方（不应）B.油压管道与热表面绝热层的距离应大于150mmC.液压泵自然流动回流管的坡度不应小于1：10D.液压控制器与供液管连接时，应采用耐压挠性管【答案】A三、取源部件安装要求1.取源部件安装的一般规定（16多）（1）取源部件的结构尺寸、材质和安装位置应符合设计文件的规定。（2）设备上的取源部件应在设备制造时同时安装。管道上的取源部件应在管道预制、安装时同时安装。（3）在设备或管道上安装取源部件的开孔和焊接，必须在设备或管道的防腐、衬里和压力试验前进行。在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。（4）在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入，埋设深度、露出长度应符合设计和工艺要求，当无法同时安装时，应预留安装孔。安装孔周围应按设计文件规定的材料填充密实，封堵严密。（5）安装取源部件时，不应在焊缝及其边缘上开孔及焊接。取源阀门与设备或管道的连接不宜采用卡套式接头。当设备及管道有绝热层时，安装的取源部件应露出绝热层外。（6）取源部件安装完毕后，应与设备和管道同时进行压力试验。【例题·单选】自动化仪表的取源阀门与管道连接不宜采用()。A.法兰方式B.螺纹方式C.焊接方式D.卡套方式【答案】D卡套...
