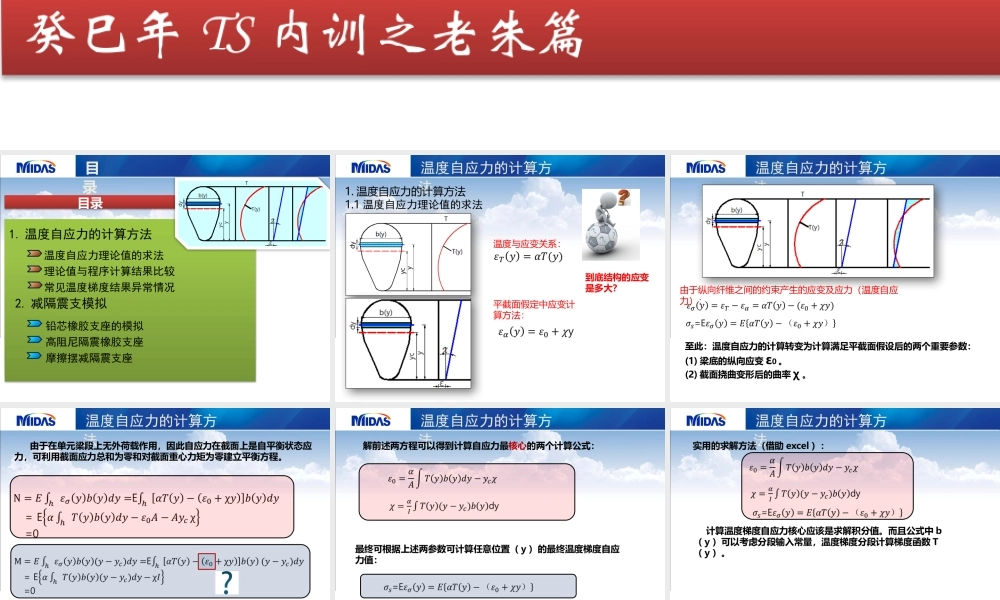

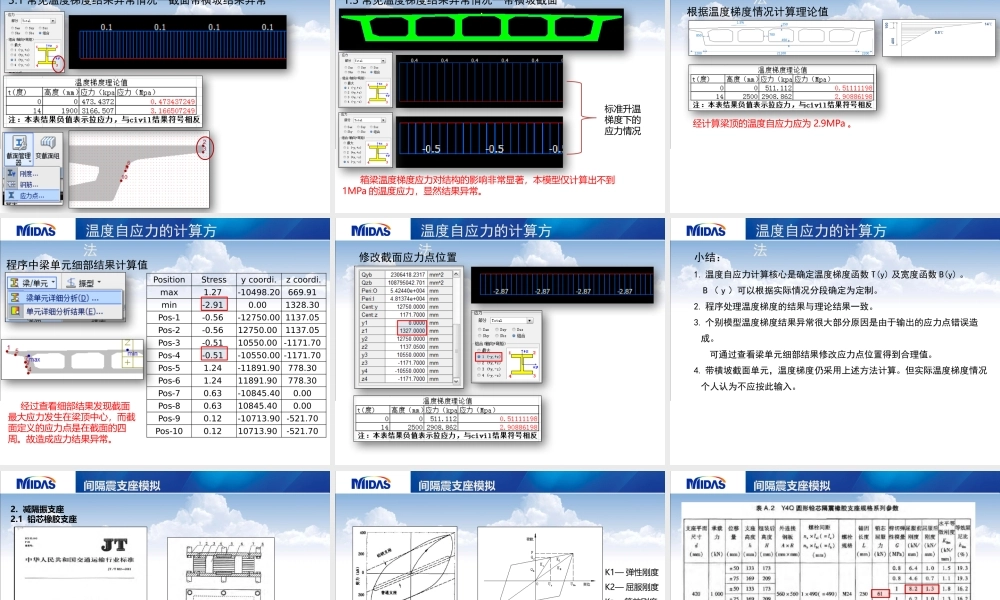

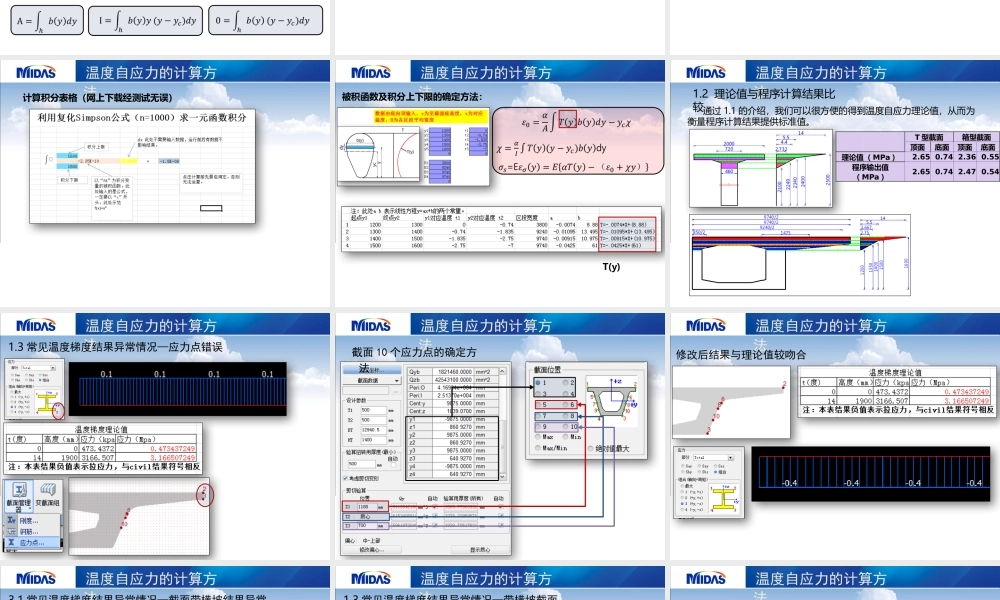

癸巳年TS内训之老朱篇目录目录温度自应力理论值的求法理论值与程序计算结果比较常见温度梯度结果异常情况1.温度自应力的计算方法2.减隔震支模拟铅芯橡胶支座的模拟高阻尼隔震橡胶支座摩擦摆减隔震支座温度自应力的计算方法1.温度自应力的计算方法1.1温度自应力理论值的求法温度与应变关系：平截面假定中应变计算方法：到底结构的应变是多大？温度自应力的计算方法由于纵向纤维之间的约束产生的应变及应力（温度自应力）：至此：温度自应力的计算转变为计算满足平截面假设后的两个重要参数：(1)梁底的纵向应变ε0。(2)截面挠曲变形后的曲率χ。温度自应力的计算方法由于在单元梁段上无外荷载作用，因此自应力在截面上是自平衡状态应力，可利用截面应力总和为零和对截面重心力矩为零建立平衡方程。温度自应力的计算方法解前述两方程可以得到计算自应力最核心的两个计算公式：最终可根据上述两参数可计算任意位置（y）的最终温度梯度自应力值：温度自应力的计算方法实用的求解方法（借助excel）：计算温度梯度自应力核心应该是求解积分值。而且公式中b（y）可以考虑分段输入常量，温度梯度分段计算梯度函数T（y）。温度自应力的计算方法计算积分表格（网上下载经测试无误）温度自应力的计算方法被积函数及积分上下限的确定方法：T(y)温度自应力的计算方法1.2理论值与程序计算结果比较通过1.1的介绍，我们可以很方便的得到温度自应力理论值，从而为衡量程序计算结果提供标准值。T型截面箱型截面顶面底面顶面底面理论值（MPa）2.650.742.360.55程序输出值（MPa）2.650.742.470.54温度自应力的计算方法1.3常见温度梯度结果异常情况—应力点错误温度自应力的计算方法截面10个应力点的确定方法温度自应力的计算方法修改后结果与理论值较吻合温度自应力的计算方法3.1常见温度梯度结果异常情况—截面带横坡结果异常温度自应力的计算方法1.3常见温度梯度结果异常情况—带横坡截面箱梁温度梯度应力对结构的影响非常显著，本模型仅计算出不到1MPa的温度应力，显然结果异常。标准升温梯度下的应力情况温度自应力的计算方法根据温度梯度情况计算理论值经计算梁顶的温度自应力应为2.9MPa。温度自应力的计算方法程序中梁单元细部结果计算值PositionStressycoordi.zcoordi.max1.27-10498.20669.91min-2.910.001328.30Pos-1-0.56-12750.001137.05Pos-2-0.5612750.001137.05Pos-3-0.5110550.00-1171.70Pos-4-0.51-10550.00-1171.70Pos-51.24-11891.90778.30Pos-61.24118...
