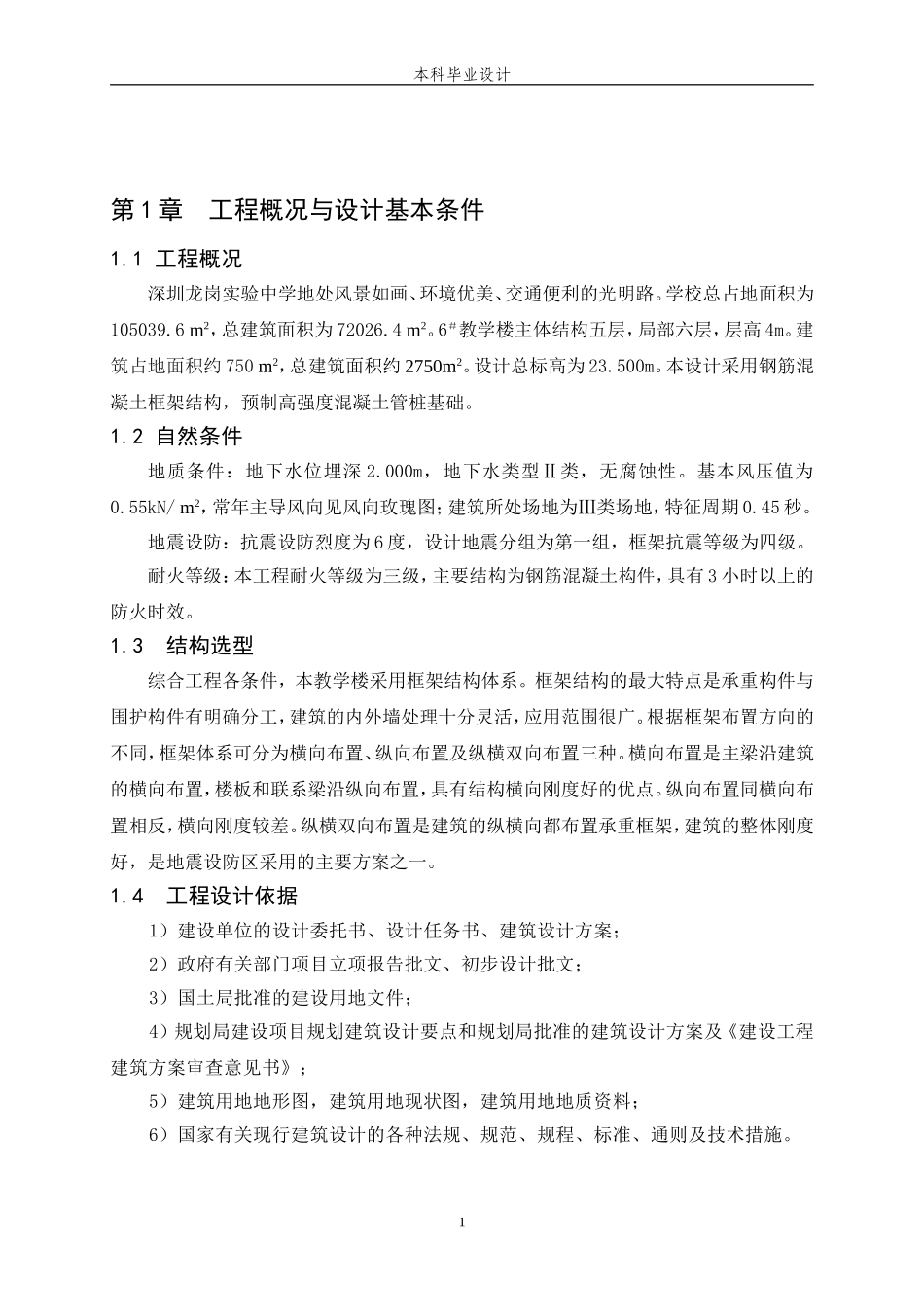

本科毕业设计第1章工程概况与设计基本条件1.1工程概况深圳龙岗实验中学地处风景如画、环境优美、交通便利的光明路。学校总占地面积为105039.6m2，总建筑面积为72026.4m2。6＃教学楼主体结构五层，局部六层，层高4m。建筑占地面积约750m2，总建筑面积约2750m2。设计总标高为23.500m。本设计采用钢筋混凝土框架结构，预制高强度混凝土管桩基础。1.2自然条件地质条件：地下水位埋深2.000m，地下水类型Ⅱ类，无腐蚀性。基本风压值为0.55kN/m2，常年主导风向见风向玫瑰图；建筑所处场地为Ⅲ类场地，特征周期0.45秒。地震设防：抗震设防烈度为6度，设计地震分组为第一组，框架抗震等级为四级。耐火等级：本工程耐火等级为三级，主要结构为钢筋混凝土构件，具有3小时以上的防火时效。1.3结构选型综合工程各条件，本教学楼采用框架结构体系。框架结构的最大特点是承重构件与围护构件有明确分工，建筑的内外墙处理十分灵活，应用范围很广。根据框架布置方向的不同，框架体系可分为横向布置、纵向布置及纵横双向布置三种。横向布置是主梁沿建筑的横向布置，楼板和联系梁沿纵向布置，具有结构横向刚度好的优点。纵向布置同横向布置相反，横向刚度较差。纵横双向布置是建筑的纵横向都布置承重框架，建筑的整体刚度好，是地震设防区采用的主要方案之一。1.4工程设计依据1）建设单位的设计委托书、设计任务书、建筑设计方案；2）政府有关部门项目立项报告批文、初步设计批文；3）国土局批准的建设用地文件；4）规划局建设项目规划建筑设计要点和规划局批准的建筑设计方案及《建设工程建筑方案审查意见书》；5）建筑用地地形图，建筑用地现状图，建筑用地地质资料；6）国家有关现行建筑设计的各种法规、规范、规程、标准、通则及技术措施。1深圳龙岗实验中学6＃教学楼设计第2章建筑设计2.1建筑设计基本原理与规定2.1.1建筑平面设计本设计是教学楼，应根据建筑使用性质、建设规模与标准的不同，确定各类用房。一般由教师办公用房、教室和卫生间等组成。教学楼楼内各种房间的具体设置、层次和位置，应根据使用要求和具体条件确定。教学建筑应根据使用要求，结合基地面积、结构选型等情况按建筑模数确定开间和进深，并为今后改造和灵活分隔创造条件，故本建筑选取开间为9m，进深为9m。1房间使用面积、形状、大小的确定充分利用框架结构的优越性，并考虑到柱网布置的要求，教室的开间取为9.0m，进深为9m，厕所的布置在建筑朝向较差的一面，距最远的房间16m，并设置公用...
