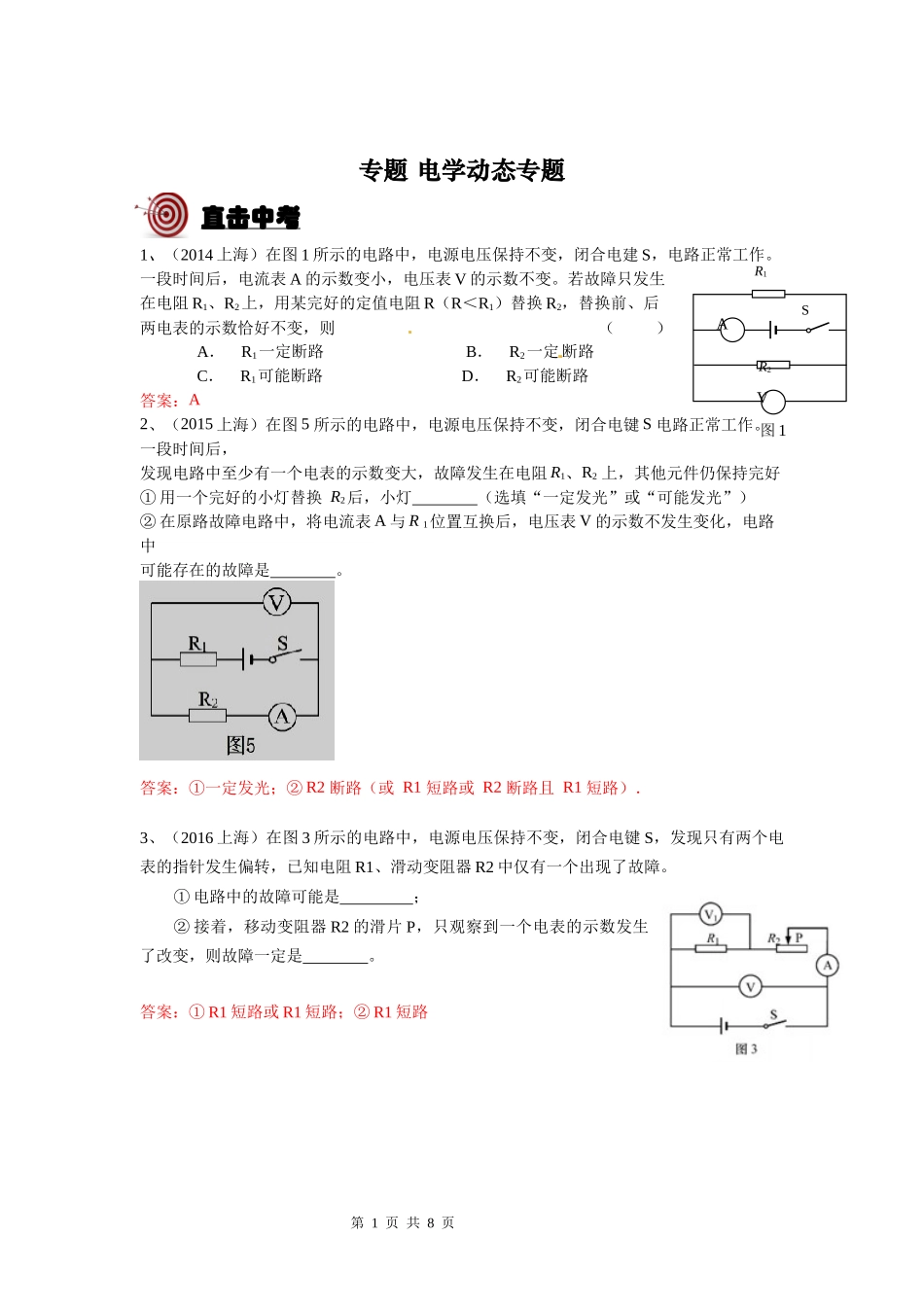

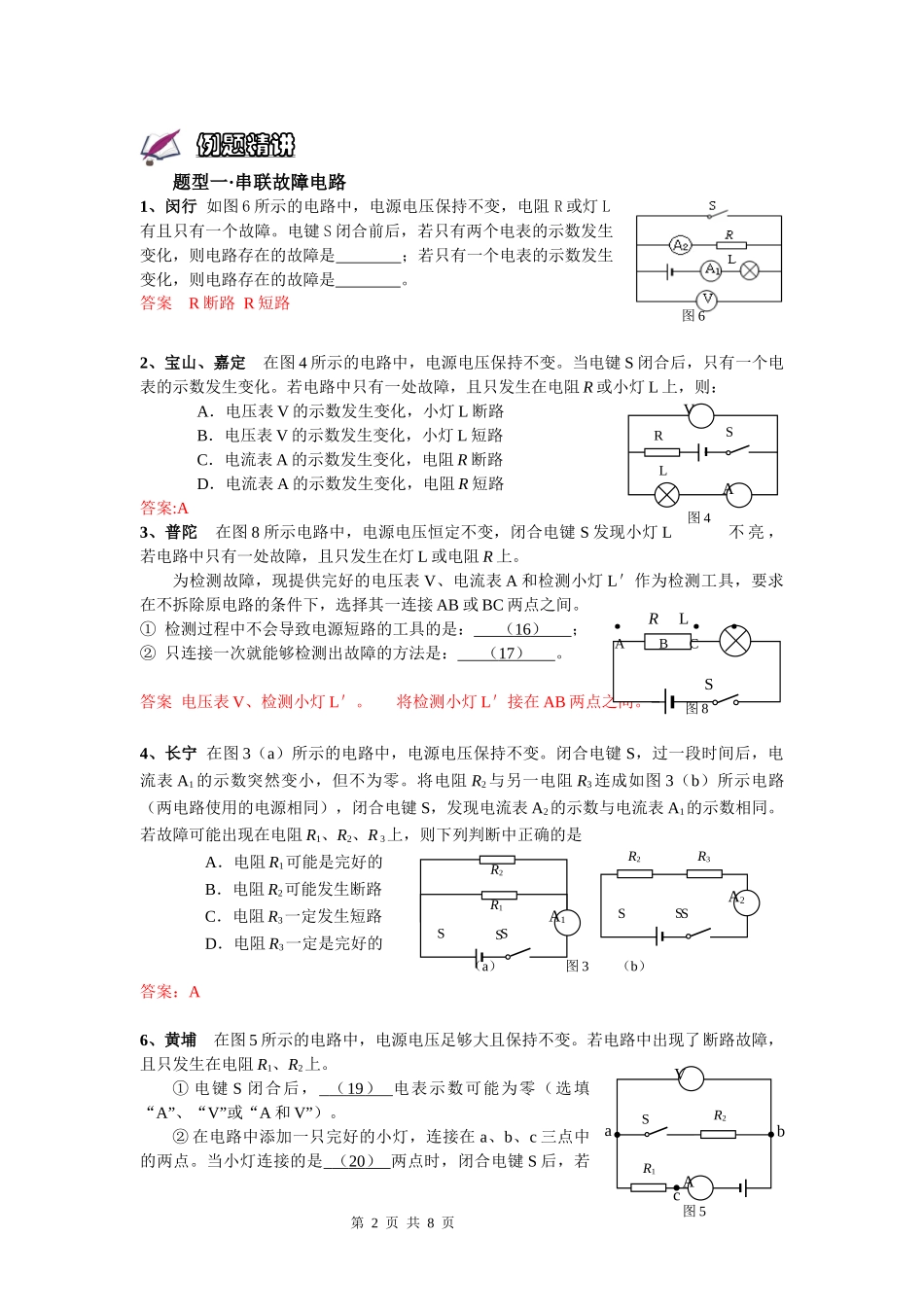

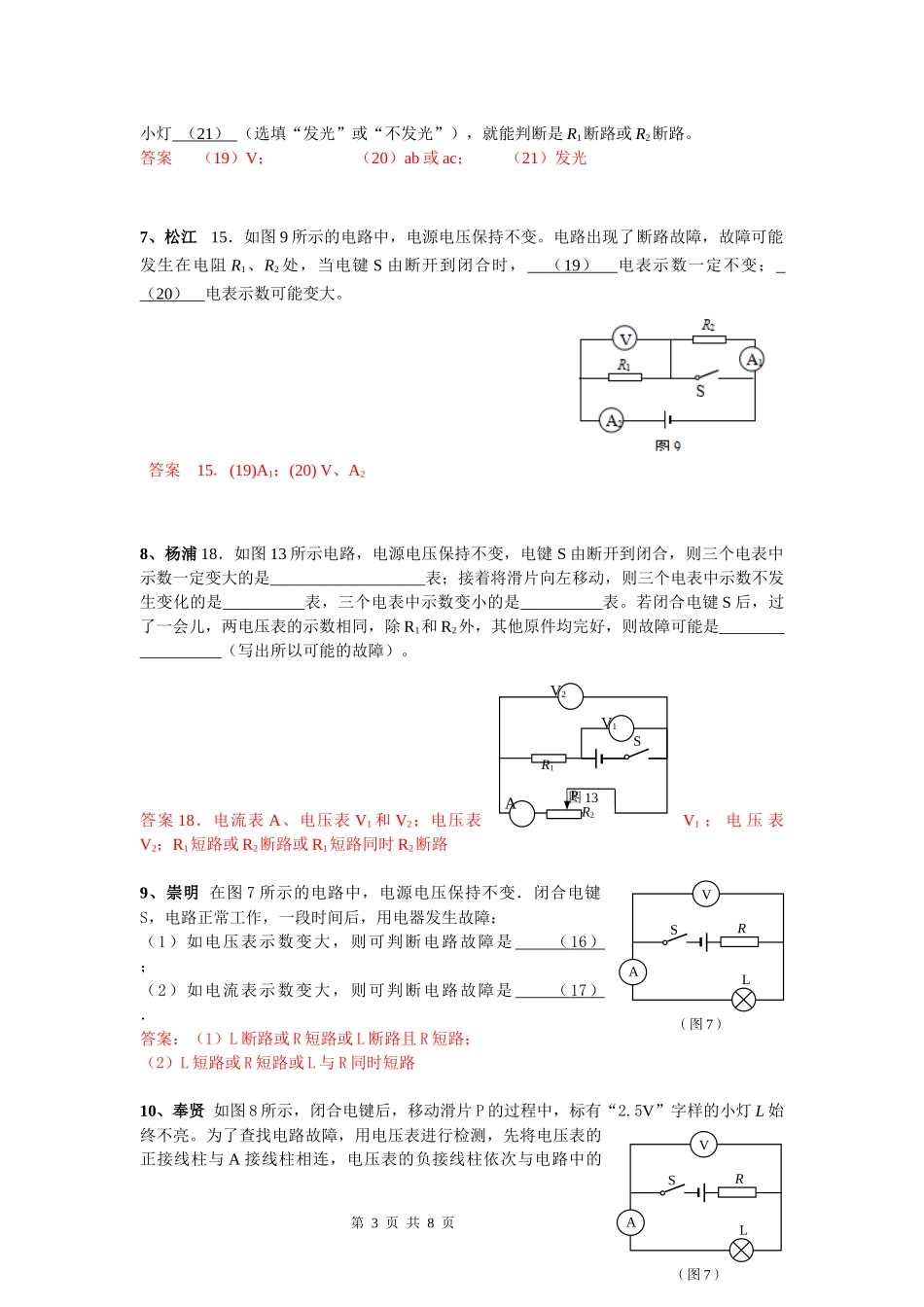

第1页共8页专题电学动态专题直击中考1、（2014上海）在图1所示的电路中，电源电压保持不变，闭合电建S，电路正常工作。一段时间后，电流表A的示数变小，电压表V的示数不变。若故障只发生在电阻R1、R2上，用某完好的定值电阻R（R＜R1）替换R2，替换前、后两电表的示数恰好不变，则（）A．R1一定断路B．R2一定断路C．R1可能断路D．R2可能断路答案：A2、（2015上海）在图5所示的电路中，电源电压保持不变，闭合电键S电路正常工作。一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好①用一个完好的小灯替换R2后，小灯（选填“一定发光”或“可能发光”）②在原路故障电路中，将电流表A与R1位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是。答案：①一定发光；②R2断路（或R1短路或R2断路且R1短路）．3、（2016上海）在图3所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障。①电路中的故障可能是；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是。答案：①R1短路或R1短路；②R1短路图1R1VR2SA第2页共8页例题精讲题型一·串联故障电路1、闵行如图6所示的电路中，电源电压保持不变，电阻R或灯L有且只有一个故障。电键S闭合前后，若只有两个电表的示数发生变化，则电路存在的故障是；若只有一个电表的示数发生变化，则电路存在的故障是。答案R断路R短路2、宝山、嘉定在图4所示的电路中，电源电压保持不变。当电键S闭合后，只有一个电表的示数发生变化。若电路中只有一处故障，且只发生在电阻R或小灯L上，则：A．电压表V的示数发生变化，小灯L断路[来源:学科网ZXXK]B．电压表V的示数发生变化，小灯L短路C．电流表A的示数发生变化，电阻R断路D．电流表A的示数发生变化，电阻R短路答案:A3、普陀在图8所示电路中，电源电压恒定不变，闭合电键S发现小灯L不亮，若电路中只有一处故障，且只发生在灯L或电阻R上。为检测故障，现提供完好的电压表V、电流表A和检测小灯L＇作为检测工具，要求在不拆除原电路的条件下，选择其一连接AB或BC两点之间。①检测过程中不会导致电源短路的工具的是：（16）；②只连接一次就能够检测出故障的方法是：（17）。答案电压表V、检测小灯L＇。将检测小灯L＇接在AB两点之间。4、长宁在图3（a）所示的电路中，电源电压保持不变。闭合电键S，过一段时间后，电流表A...
