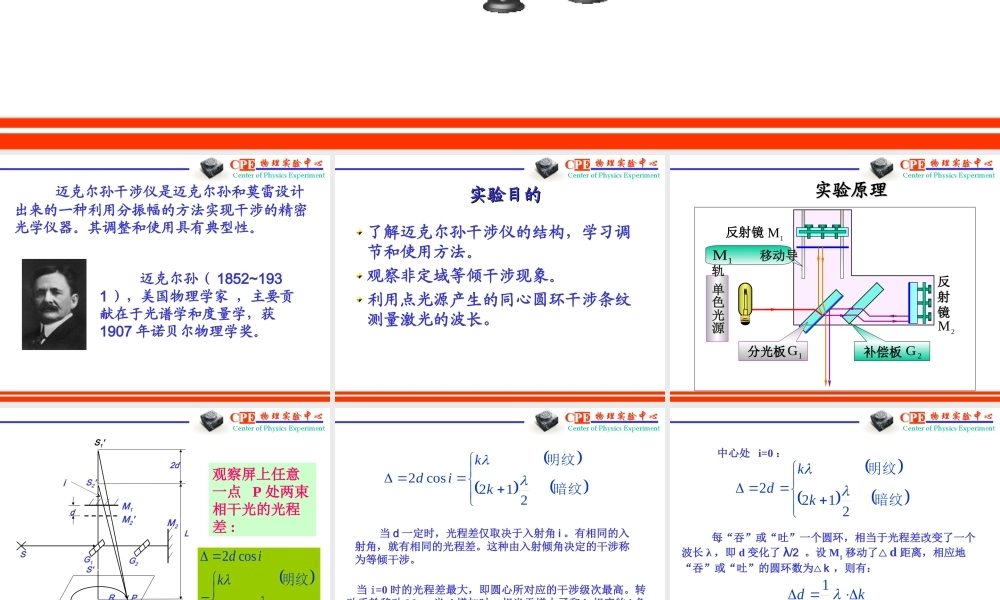

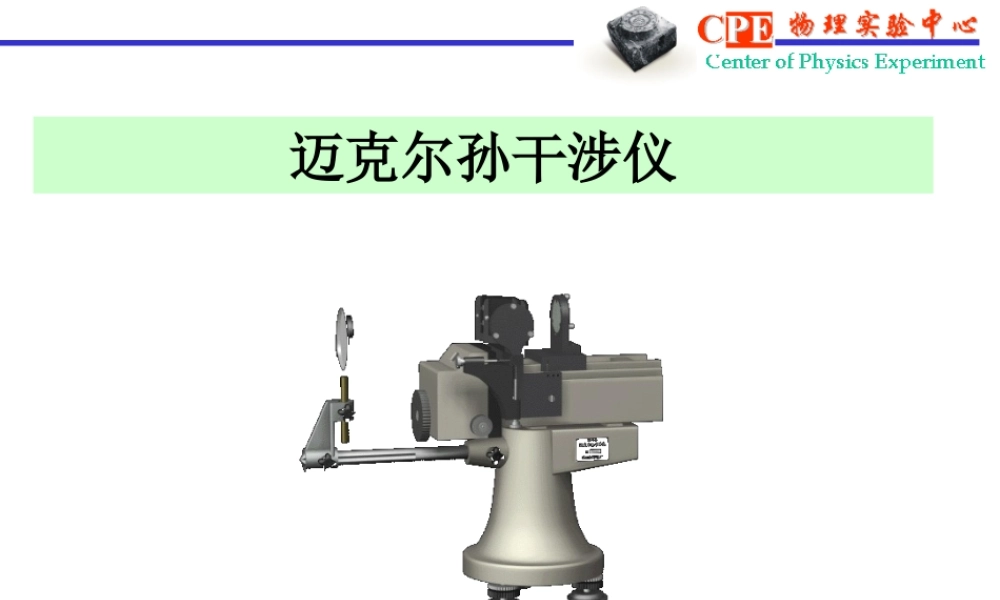

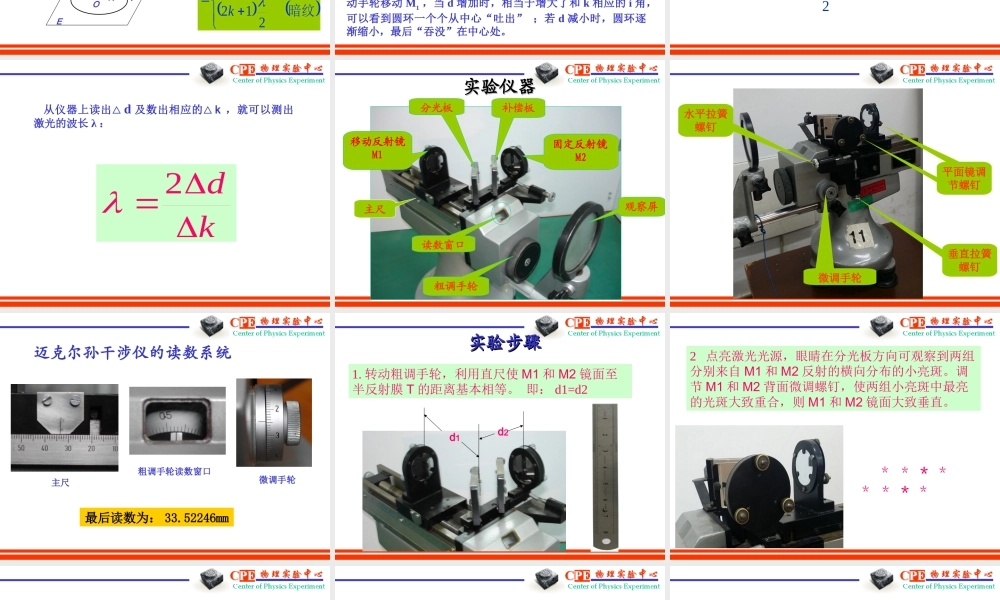

迈克尔孙干涉仪迈克尔孙干涉仪是迈克尔孙和莫雷设计出来的一种利用分振幅的方法实现干涉的精密光学仪器。其调整和使用具有典型性。迈克尔孙（1852~1931），美国物理学家，主要贡献在于光谱学和度量学，获1907年诺贝尔物理学奖。实验目的实验目的了解迈克尔孙干涉仪的结构，学习调节和使用方法。观察非定域等倾干涉现象。利用点光源产生的同心圆环干涉条纹测量激光的波长。单色光源反射镜2M反射镜1M实验原理实验原理2G补偿板分光板1G移动导轨1MS1'SEG1G2M2M1M2'id2dLORPS2'S'观察屏上任意一点P处两束相干光的光程差:暗纹明纹212cos2kkid当i=0时的光程差最大，即圆心所对应的干涉级次最高。转动手轮移动M1，当d增加时，相当于增大了和k相应的i角，可以看到圆环一个个从中心“吐出”；若d减小时，圆环逐渐缩小，最后“吞没”在中心处。暗纹明纹212cos2kkid当d一定时，光程差仅取决于入射角i。有相同的入射角，就有相同的光程差。这种由入射倾角决定的干涉称为等倾干涉。每“吞”或“吐”一个圆环，相当于光程差改变了一个波长λ，即d变化了λ/2。设M1移动了△d距离，相应地“吞”或“吐”的圆环数为△k，则有：中心处i=0：暗纹明纹2122kkdkd21kd2从仪器上读出△d及数出相应的△k，就可以测出激光的波长λ：观察屏粗调手轮固定反射镜M2读数窗口分光板补偿板移动反射镜M1主尺实验仪器实验仪器平面镜调节螺钉微调手轮垂直拉簧螺钉水平拉簧螺钉迈克尔孙干涉仪的读数系统主尺粗调手轮读数窗口微调手轮最后读数为：33.52246mm1.转动粗调手轮，利用直尺使M1和M2镜面至半反射膜T的距离基本相等。即：d1=d2d1d2实验步骤实验步骤2点亮激光光源，眼睛在分光板方向可观察到两组分别来自M1和M2反射的横向分布的小亮斑。调节M1和M2背面微调螺钉，使两组小亮斑中最亮的光斑大致重合，则M1和M2镜面大致垂直。＊＊＊＊＊＊＊＊3.放置观察屏，即可看到一组等倾干涉同心圆环。若此时同心圆环的圆心没有位于观察屏的中心，可调节M2下方的水平和垂直拉簧螺钉，使圆心移动到观察屏中心区域。慢慢转动粗调手轮，观察条纹的疏密变化及吞吐现象，并使条纹疏密适中。4.零点校准：转动微调手轮，直到条纹出现“吞”(“吐”)为止。继续沿原方向转动微调手轮至“0”刻度位置，再将粗调手轮按与微调手轮相同的转动方向转到某一整刻度上.5.继续沿原方向转...
