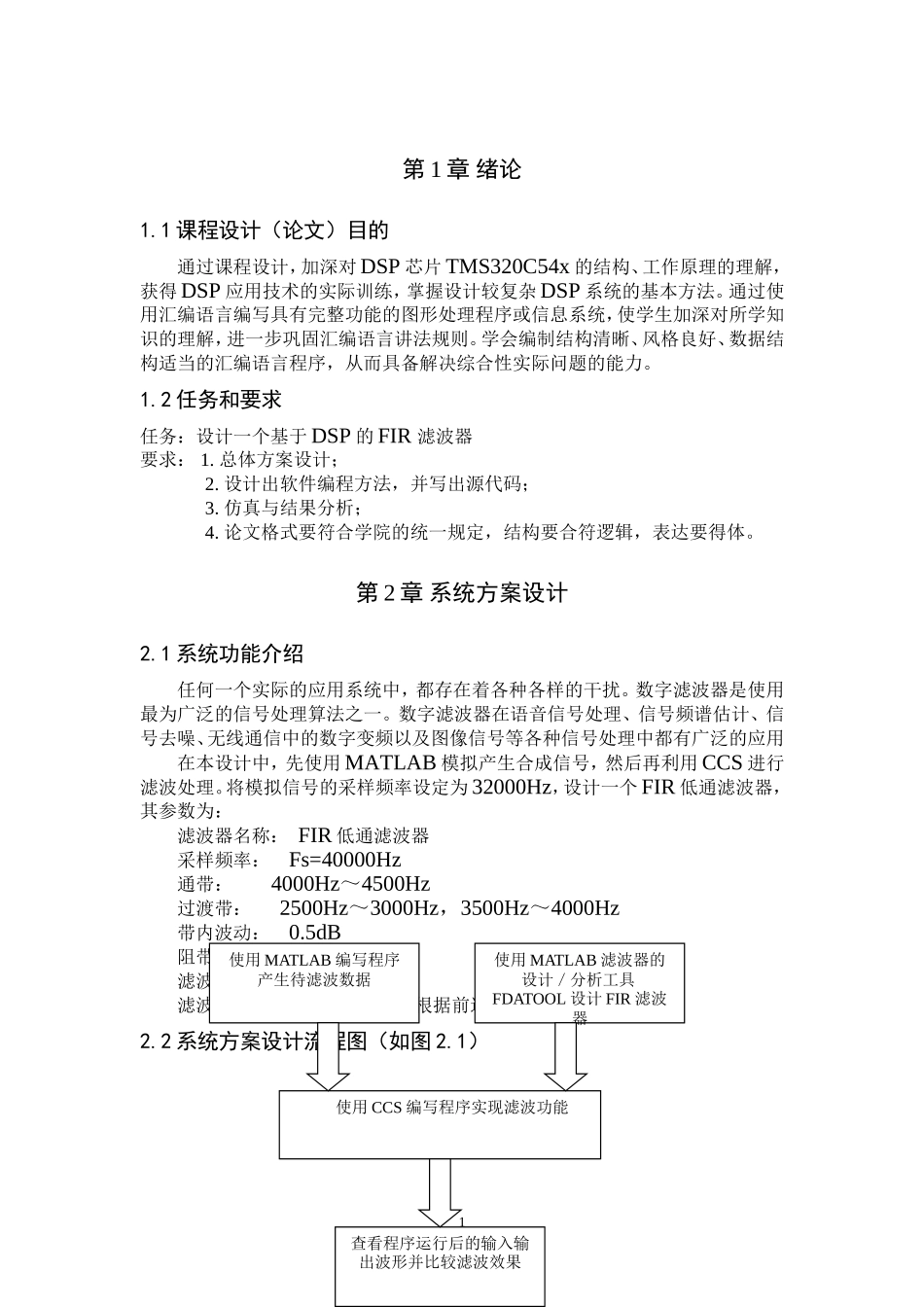

第1章绪论1.1课程设计（论文）目的通过课程设计，加深对DSP芯片TMS320C54x的结构、工作原理的理解，获得DSP应用技术的实际训练，掌握设计较复杂DSP系统的基本方法。通过使用汇编语言编写具有完整功能的图形处理程序或信息系统，使学生加深对所学知识的理解，进一步巩固汇编语言讲法规则。学会编制结构清晰、风格良好、数据结构适当的汇编语言程序，从而具备解决综合性实际问题的能力。1.2任务和要求任务：设计一个基于DSP的FIR滤波器要求：1.总体方案设计；2.设计出软件编程方法，并写出源代码；3.仿真与结果分析；4.论文格式要符合学院的统一规定，结构要合符逻辑，表达要得体。第2章系统方案设计2.1系统功能介绍任何一个实际的应用系统中，都存在着各种各样的干扰。数字滤波器是使用最为广泛的信号处理算法之一。数字滤波器在语音信号处理、信号频谱估计、信号去噪、无线通信中的数字变频以及图像信号等各种信号处理中都有广泛的应用在本设计中，先使用MATLAB模拟产生合成信号，然后再利用CCS进行滤波处理。将模拟信号的采样频率设定为32000Hz，设计一个FIR低通滤波器，其参数为：滤波器名称：FIR低通滤波器采样频率：Fs=40000Hz通带：4000Hz～4500Hz过渡带：2500Hz～3000Hz，3500Hz～4000Hz带内波动：0.5dB阻带衰减：50dB滤波器级数：N=154滤波器系数：由MATLAB根据前述参数求得。2.2系统方案设计流程图（如图2.1）1使用MATLAB编写程序产生待滤波数据使用MATLAB滤波器的设计／分析工具FDATOOL设计FIR滤波器使用CCS编写程序实现滤波功能查看程序运行后的输入输出波形并比较滤波效果图2.1系统方案设计流程图2.3设计主要内容及步骤2.3.1滤波器的原理对于任何一个FIR滤波器系统，它的冲击响应总是有限长的，其系统函数可记为：其中N-1是FIR滤波器的阶数，为延时结，为端口信号函数。下式为最基本的FIR滤波器表示：其中表示输入采样序列，表示滤波器系数，N表示滤波器的阶数，Y（n）表示滤波器的输出序列，也可以用下式利用卷积来表示输出序列y(n)与x(n)、h(n)的关系：y(n)=x(n)*h(n)2.3.2DSP实现FIR滤波的关键技术用线性缓冲区来实现FIR滤波器其程序清单如下：.title“FIR1.ASM”.mmregs.defstartx.usect“x”，8PA0.set0PA1.set1.dataCOEF：.word1*32768/10.word2*32768/102.word-4*32768/10.word3*32768/10.word-4*32768/10.word2*32768/10.word1*32768/10.textstart:SSBXFRCTSTM#x+7,AR2STM#6,AR0LD#x+1,DPPORTRPA1,@x+1FIR1:RPTZA,#6MACD*AR2-,C...
