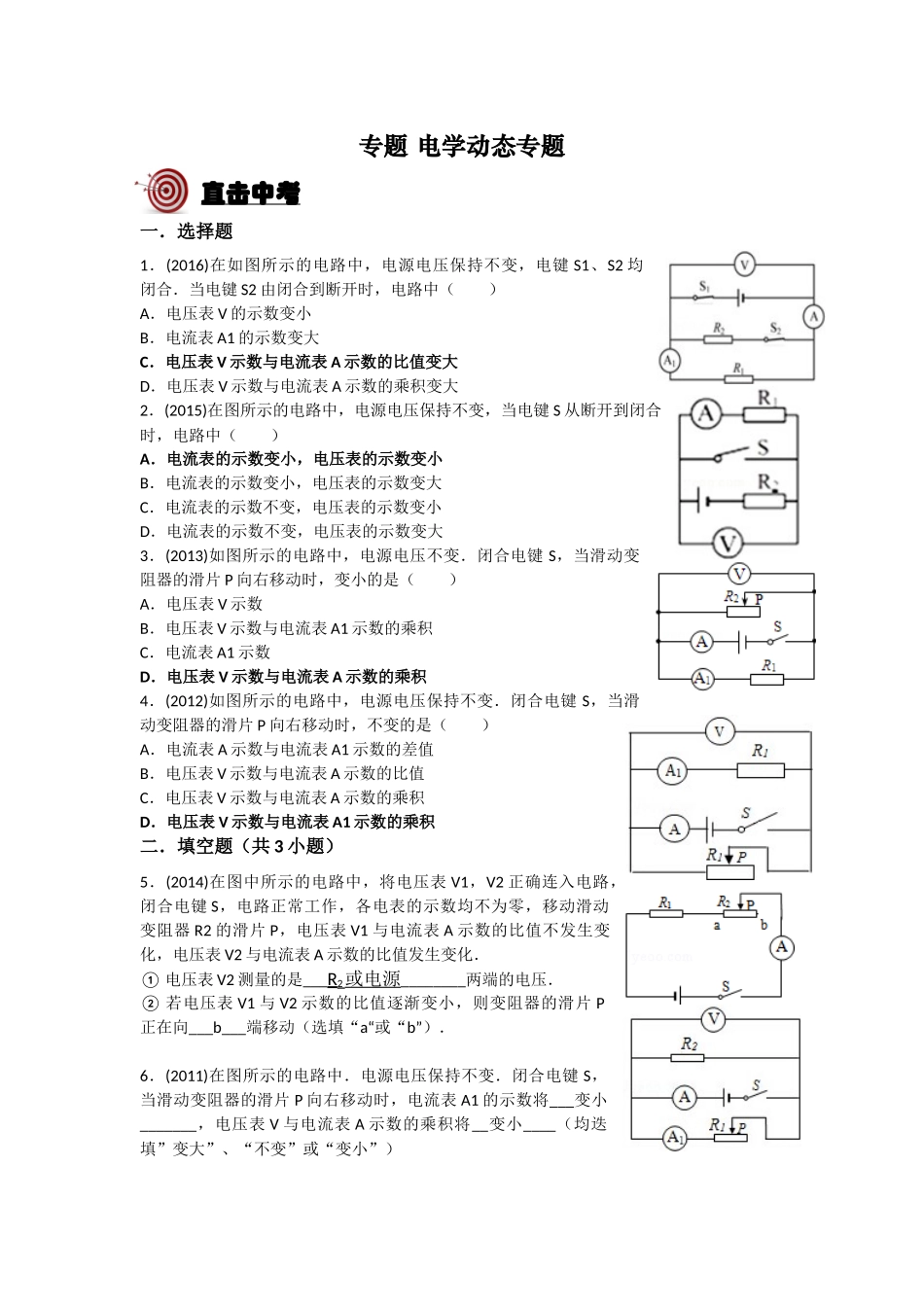

专题电学动态专题直击中考一．选择题1．(2016)在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大2．(2015)在图所示的电路中，电源电压保持不变，当电键S从断开到闭合时，电路中（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数变大3．(2013)如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数B．电压表V示数与电流表A1示数的乘积C．电流表A1示数D．电压表V示数与电流表A示数的乘积4．(2012)如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积二．填空题（共3小题）5．(2014)在图中所示的电路中，将电压表V1，V2正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V1与电流表A示数的比值不发生变化，电压表V2与电流表A示数的比值发生变化．①电压表V2测量的是___R2或电源________两端的电压．②若电压表V1与V2示数的比值逐渐变小，则变阻器的滑片P正在向___b___端移动（选填“a“或“b”）．6．(2011)在图所示的电路中．电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A1的示数将___变小_______，电压表V与电流表A示数的乘积将__变小____（均迭填”变大”、“不变”或“变小”）7．（2010）在如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器R的滑片P向右移动时，电压表V1的示数将___变大_____（选填“变小”、“不变”或“变大”），电压表V1的示数与电压表V2的示数的比值将____不变____（选填“变小”、“不变”或“变大”）．例题精讲【题型一·示数变化】【例1】在图2所示的电路中，电源电压保持不变，电键S闭合，当S1由断开到闭合，下列说法中正确的是（B）A电压表V和电流表A的示数都不变B电阻R1消耗的电功率不变C电压表V和电流表A示数都减小D电路消耗的电功率减小【例2】在图2所示的电路中，电源电压保持不变，两个电阻的阻值R1＜R2。闭合...
