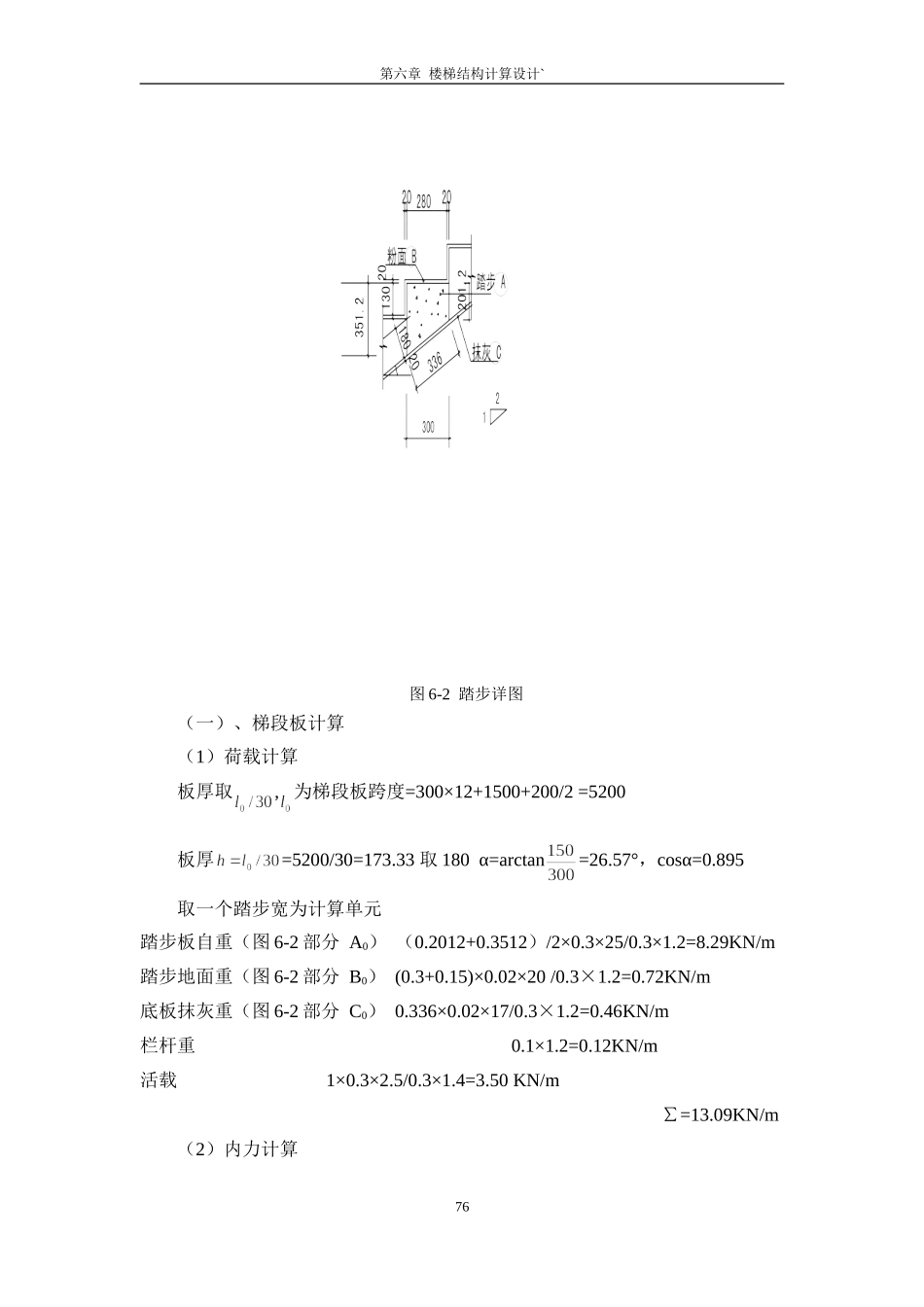

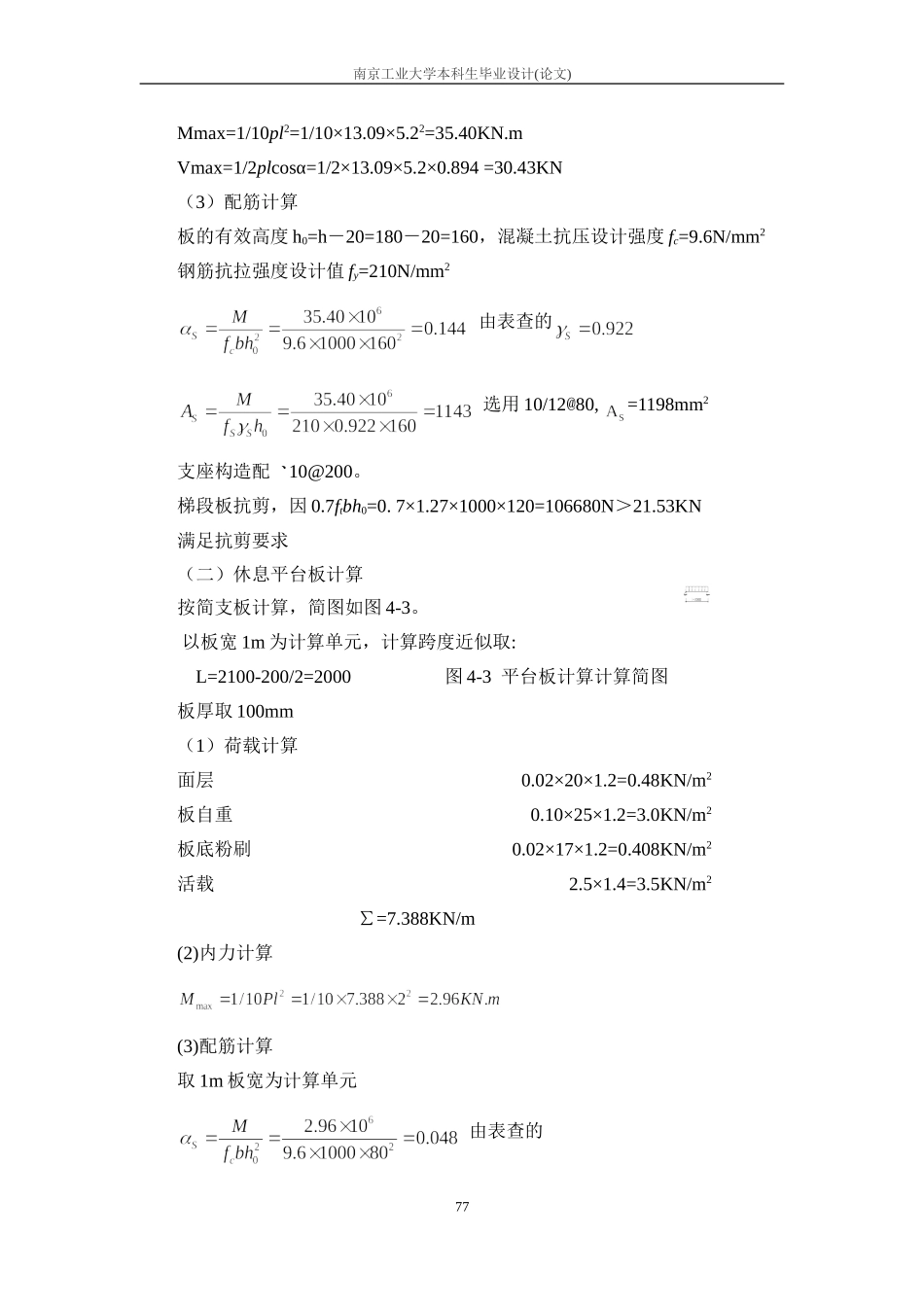

南京工业大学本科生毕业设计(论文)6.2.1楼梯结构计算设计本医院工程采用现浇钢筋土板楼梯，设计混凝土强度等级为C25，梯板钢筋为Ⅰ级钢，梯梁钢筋为Ⅱ级钢。活荷载标准值为2.0KN/m2，楼梯栏杆采用金属栏杆。楼梯平面布置见图4-1，踏步装修做法见图6-2。图6-1楼梯平面布置75第六章楼梯结构计算设计`图6-2踏步详图（一）、梯段板计算（1）荷载计算板厚取,为梯段板跨度=300×12+1500+200/2=5200板厚=5200/30=173.33取180α=arctan=26.57°，cosα=0.895取一个踏步宽为计算单元踏步板自重（图6-2部分A0）（0.2012+0.3512）/2×0.3×25/0.3×1.2=8.29KN/m踏步地面重（图6-2部分B0）(0.3+0.15)×0.02×20/0.3×1.2=0.72KN/m底板抹灰重（图6-2部分C0）0.336×0.02×17/0.3×1.2=0.46KN/m栏杆重0.1×1.2=0.12KN/m活载1×0.3×2.5/0.3×1.4=3.50KN/m∑=13.09KN/m（2）内力计算76南京工业大学本科生毕业设计(论文)Mmax=1/10pl2=1/10×13.09×5.22=35.40KN.mVmax=1/2plcosα=1/2×13.09×5.2×0.894=30.43KN（3）配筋计算板的有效高度h0=h－20=180－20=160，混凝土抗压设计强度fc=9.6N/mm2钢筋抗拉强度设计值fy=210N/mm2由表查的选用10/12@80,=1198mm2支座构造配10@200。梯段板抗剪，因0.7ftbh0=0.7×1.27×1000×120=106680N＞21.53KN满足抗剪要求（二）休息平台板计算按简支板计算，简图如图4-3。以板宽1m为计算单元，计算跨度近似取:L=2100-200/2=2000图4-3平台板计算计算简图板厚取100mm（1）荷载计算面层0.02×20×1.2=0.48KN/m2板自重0.10×25×1.2=3.0KN/m2板底粉刷0.02×17×1.2=0.408KN/m2活载2.5×1.4=3.5KN/m2∑=7.388KN/m(2)内力计算(3)配筋计算取1m板宽为计算单元由表查的77第六章楼梯结构计算设计`选用6@150=189mm2（三）梯段梁TL1计算段面高度h=L/12=1/12×4200=350，取350高，宽取200（1）荷载计算梯段板传13.09×4.85/2=31.74KN/m休息平台板传7.388×2/2=7.388KN/m梁自重0.2×0.35×25×1.05×1.2=2.52KN/m∑=41.33KN/m（2）配筋计算钢筋采用Ⅱ级钢，h0=350-35=315由表查的==0.605选用5@22=1900mm20.25fcbh0=0.25×9.6×200×315=151.2KN＞Vmax0.7ftbh0=0.7×1.1×200×315=48.51KN
