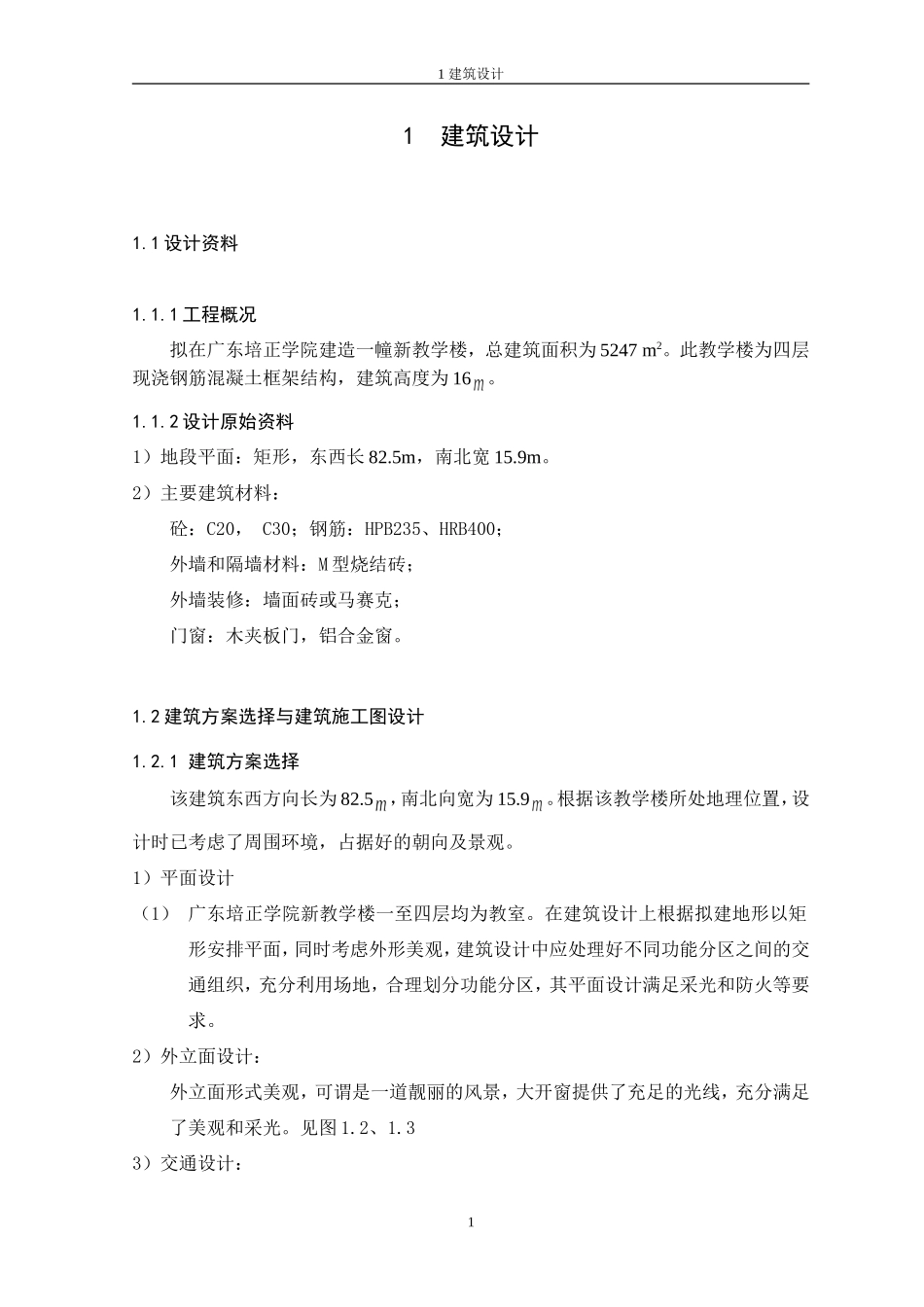

1建筑设计1建筑设计1.1设计资料1.1.1工程概况拟在广东培正学院建造一幢新教学楼，总建筑面积为5247m2。此教学楼为四层现浇钢筋混凝土框架结构，建筑高度为16。1.1.2设计原始资料1）地段平面：矩形，东西长82.5m，南北宽15.9m。2）主要建筑材料：砼：C20，C30；钢筋：HPB235、HRB400；外墙和隔墙材料：M型烧结砖；外墙装修：墙面砖或马赛克；门窗：木夹板门，铝合金窗。1.2建筑方案选择与建筑施工图设计1.2.1建筑方案选择该建筑东西方向长为82.5，南北向宽为15.9。根据该教学楼所处地理位置，设计时已考虑了周围环境，占据好的朝向及景观。1）平面设计（1）广东培正学院新教学楼一至四层均为教室。在建筑设计上根据拟建地形以矩形安排平面，同时考虑外形美观，建筑设计中应处理好不同功能分区之间的交通组织，充分利用场地，合理划分功能分区，其平面设计满足采光和防火等要求。2）外立面设计：外立面形式美观，可谓是一道靓丽的风景，大开窗提供了充足的光线，充分满足了美观和采光。见图1.2、1.33）交通设计：1广州大学土木工程学院（毕业设计）学士学位论文（1）走道根据《民用建筑设计通则》（JGJ37-87）3.2.2和《中小学校建筑设计规范》（GBJ99—86）第6.2.1条可知2100mm的走廊充分满足了人员的走动。（2）楼梯楼梯的尺度要综合考虑人行、防火疏散和家具搬运等要求，公共楼梯的面积和尺度应满足最少尺度的要求，不能过于放宽，而降低使用面积。楼梯的尺度还要兼顾楼梯构件规格的简化和统一等方面的因素。4）屋面排水系统根据《建筑设计资料集》（10卷）和年平均降雨量，采用不上人屋面排水。5）卫生间（1）在满足设备及人体活动空间要求的前提下力求布置紧凑。（2）卫生间是用水较多的场所，其材料与构造的选择要注意防水、排水和便于清洁卫生间内蒸汽和异味要组织好通风给以排除。最好采用直接采光和通风。教室、卫生间满足《中小学校建筑设计规范》第四章中的有关要求。1.2.2建筑施工图设计《房屋建筑制图统一标准》（GB/T50001—2001），具体布局可参看图1.1。21建筑设计3图1.1一层平面图广州大学土木工程学院（毕业设计）学士学位论文4图1.21～14轴立面图1建筑设计图1.3D～A轴立面图图1.41－1剖面图5
