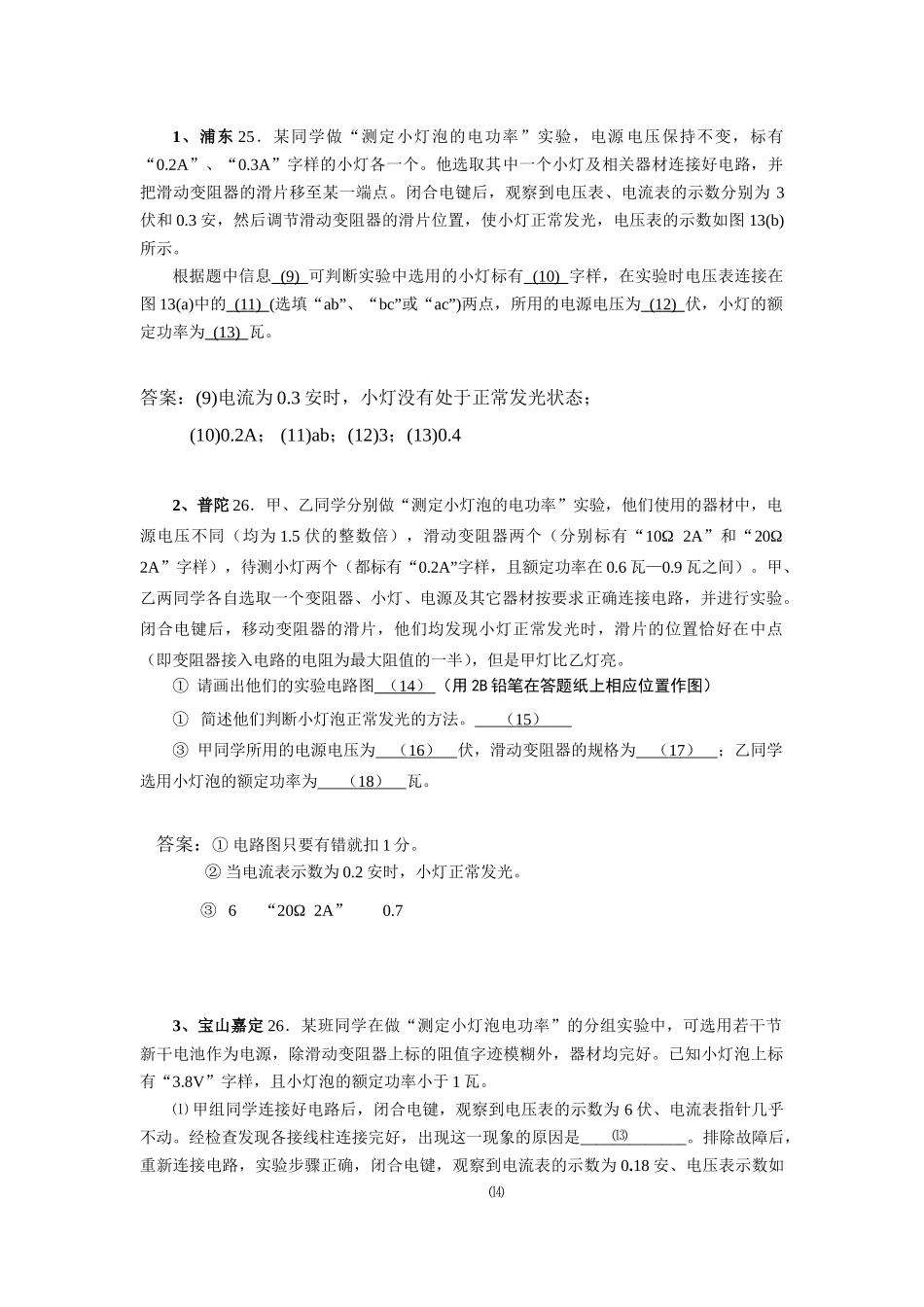

1、浦东25．某同学做“测定小灯泡的电功率”实验，电源电压保持不变，标有“0.2A”、“0.3A”字样的小灯各一个。他选取其中一个小灯及相关器材连接好电路，并把滑动变阻器的滑片移至某一端点。闭合电键后，观察到电压表、电流表的示数分别为3伏和0.3安，然后调节滑动变阻器的滑片位置，使小灯正常发光，电压表的示数如图13(b)所示。根据题中信息(9)可判断实验中选用的小灯标有(10)字样，在实验时电压表连接在图13(a)中的(11)(选填“ab”、“bc”或“ac”)两点，所用的电源电压为(12)伏，小灯的额定功率为(13)瓦。答案：(9)电流为0.3安时，小灯没有处于正常发光状态；(10)0.2A；(11)ab；(12)3；(13)0.42、普陀26．甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压不同（均为1.5伏的整数倍），滑动变阻器两个（分别标有“10Ω2A”和“20Ω2A”字样），待测小灯两个（都标有“0.2A”字样，且额定功率在0.6瓦—0.9瓦之间）。甲、乙两同学各自选取一个变阻器、小灯、电源及其它器材按要求正确连接电路，并进行实验。闭合电键后，移动变阻器的滑片，他们均发现小灯正常发光时，滑片的位置恰好在中点（即变阻器接入电路的电阻为最大阻值的一半），但是甲灯比乙灯亮。①请画出他们的实验电路图（14）（用2B铅笔在答题纸上相应位置作图）①简述他们判断小灯泡正常发光的方法。（15）③甲同学所用的电源电压为（16）伏，滑动变阻器的规格为（17）；乙同学选用小灯泡的额定功率为（18）瓦。答案：①电路图只要有错就扣1分。②当电流表示数为0.2安时，小灯正常发光。③6“20Ω2A”0.73、宝山嘉定26．某班同学在做“测定小灯泡电功率”的分组实验中，可选用若干节新干电池作为电源，除滑动变阻器上标的阻值字迹模糊外，器材均完好。已知小灯泡上标有“3.8V”字样，且小灯泡的额定功率小于1瓦。⑴甲组同学连接好电路后，闭合电键，观察到电压表的示数为6伏、电流表指针几乎不动。经检查发现各接线柱连接完好，出现这一现象的原因是_____________。排除故障后，重新连接电路，实验步骤正确，闭合电键，观察到电流表的示数为0.18安、电压表示数如⒀⒁图19所示，则可判断所用滑动变阻器上标有“_______Ω2A”字样。⑵乙组同学经讨论解决了精确测出这个小灯泡额定功率的问题。他们在不改变实验器材的条件下，大家认为可用的电源电压可以是______伏，连接电路闭合电键后，移动变阻器的滑片，当小灯正常发光时，此时电流表示数如图20所示，则小...
