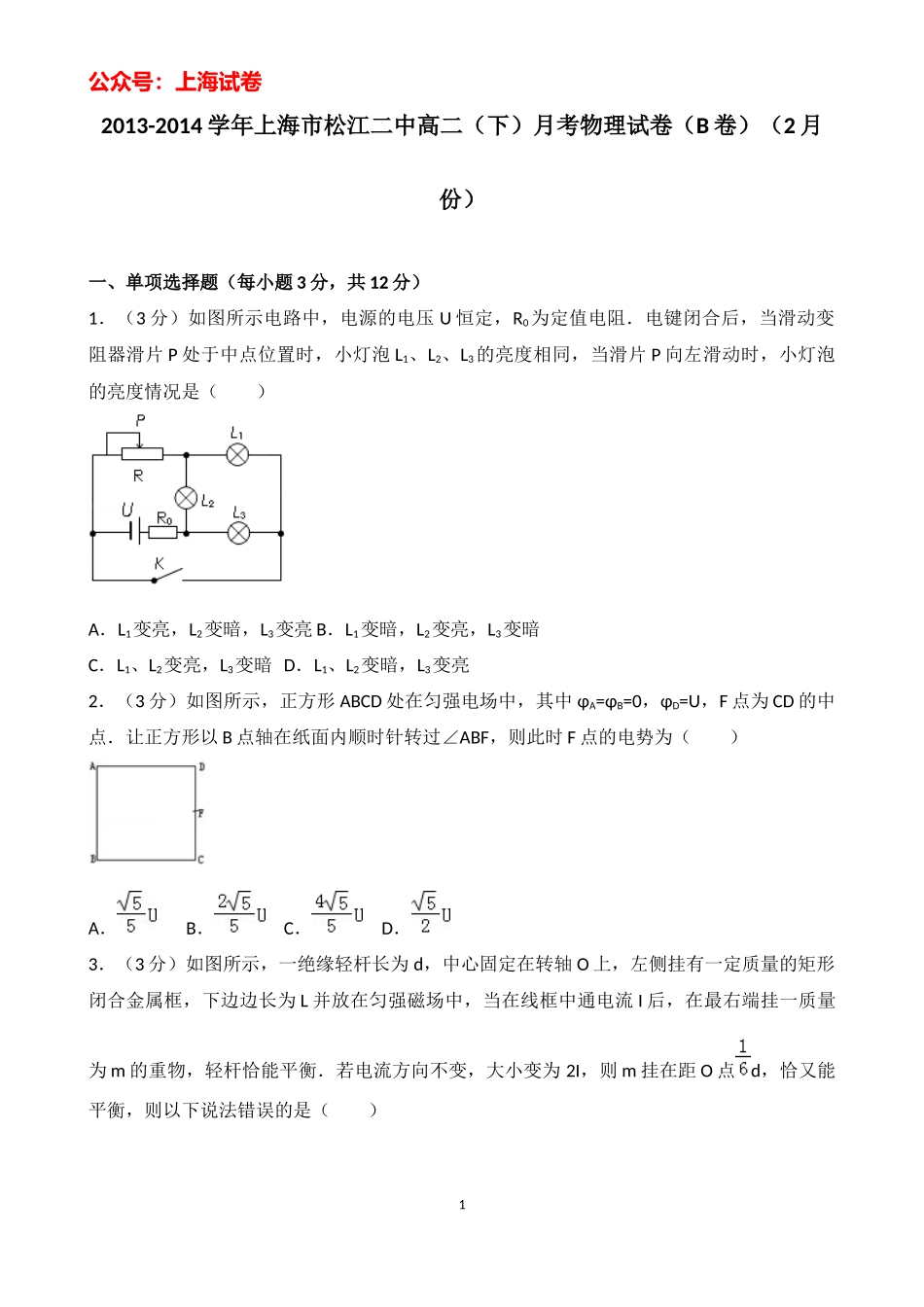

公众号：上海试卷12013-2014学年上海市松江二中高二（下）月考物理试卷（B卷）（2月份）一、单项选择题（每小题3分，共12分）1．（3分）如图所示电路中，电源的电压U恒定，R0为定值电阻．电键闭合后，当滑动变阻器滑片P处于中点位置时，小灯泡L1、L2、L3的亮度相同，当滑片P向左滑动时，小灯泡的亮度情况是（）A．L1变亮，L2变暗，L3变亮B．L1变暗，L2变亮，L3变暗C．L1、L2变亮，L3变暗D．L1、L2变暗，L3变亮2．（3分）如图所示，正方形ABCD处在匀强电场中，其中φA=φB=0，φD=U，F点为CD的中点．让正方形以B点轴在纸面内顺时针转过∠ABF，则此时F点的电势为（）A．B．C．D．3．（3分）如图所示，一绝缘轻杆长为d，中心固定在转轴O上，左侧挂有一定质量的矩形闭合金属框，下边边长为L并放在匀强磁场中，当在线框中通电流I后，在最右端挂一质量为m的重物，轻杆恰能平衡．若电流方向不变，大小变为2I，则m挂在距O点d，恰又能平衡，则以下说法错误的是（）公众号：上海试卷2A．金属框的质量可能为B．金属框的质量可能为C．匀强磁场的磁感应强度大小可能为D．匀强磁场的磁感应强度大小可能为4．（3分）研究发现，某类微观带电粒子之间的相互作用力F与它们之间距离r的关系为：式中F0为大于零的常量，负号表示引力．用U表示这类微观带电粒子间的势能，令U0=F0（r2r﹣1），取无穷远为势能零点．下列Ur﹣图象中正确的是（）A．B．C．D．二、多选题（每小题4分，共12分）公众号：上海试卷35．（4分）如图所示，真空中存在范围足够大的匀强电场，A、B为该匀强电场的两个等势面．现有三个完全相同的带等量正电荷的小球a、b、c，从等势面A上的某点同时以相同速率v0向不同方向开始运动，其中a的初速度方向垂直指向等势面B；b的初速度方向平行于等势面；c的初速度方向与a相反．经过一段时间，三个小球先后通过等势面B，已知三个小球始终在该匀强电场中运动，不计重力，则下列判断正确的是（）A．等势面A的电势高于等势面B的电势B．a、c两小球通过等势面B时的速度相同C．开始运动后的任一时刻，a、b两小球的动能总是相同D．开始运动后的任一时刻，三个小球电势能总是相等6．（4分）如图所示，导线框abcd置于磁场方向竖直向下的匀强磁场中，可绕MN轴转动，导线框中通以MabcdN方向的恒定电流I后，导线框往纸外偏转θ角而达到平衡，如果改用密度为原来材料1/2的材料做成线框，要使静止时与竖直方向的夹角θ角保持不变，则可以（）A．仅将磁感应强度减为原来的1/2B．...
