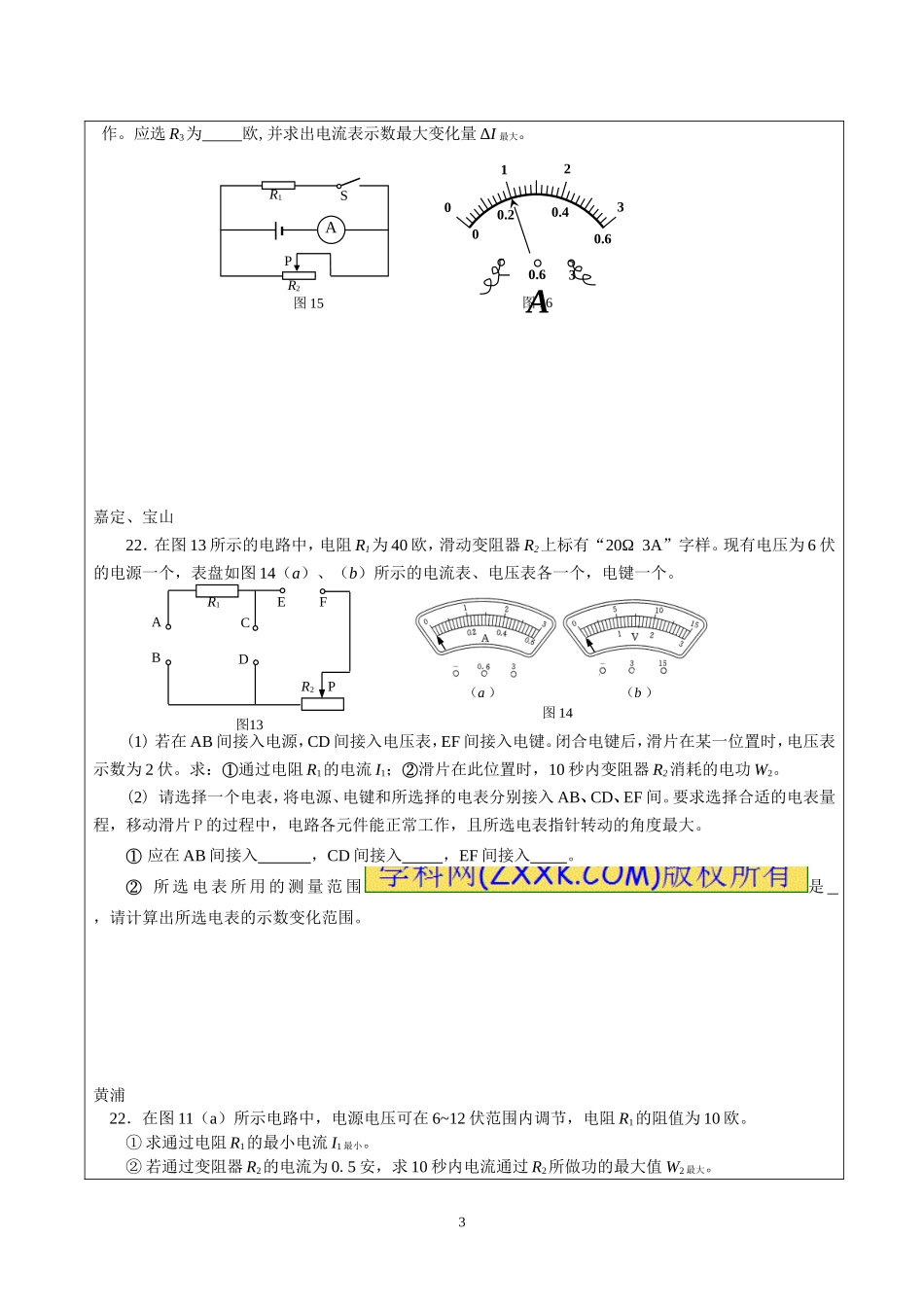

SSSR2AR1（a）图12（b）源于名校，成就所托2014年二模电学计算题整理浦东22．在图10所示的电路中，电源电压为18伏且不变，电阻R1的阻值为15欧，滑动变阻器R2上标有“50Ω1.5A”字样，所用电表为学校实验室常用电表。闭合电键S后，电流表的示数为0.4安。①求电阻R1两端的电压U1。②求电阻R1消耗的电功率P1。③如果要使两电表的指针偏离零刻度线的角度相同，且电路能正常工作。第一，不改变电表量程，移动滑片P能否满足上述要求；若能，请说明滑片P应向哪个方向移动；若不能，请简要说明理由。第二，选择合适的电表量程，满足上述要求共有______种可能。请另选一种满足上述要求的情况：电流表量程0~____安，电压表量程0~_____伏，并计算当满足上述要求时，电路中的电流大小I。长宁21．在图12（a）所示的电路中，电源电压为12伏不变，电阻R1的阻值为10欧，电阻R2的阻值为30欧。电流表A的表盘如图12(b)所示。闭合电键S后，求：[来源:学,科,网Z,X,X,K][来源:学科网ZXXK]①通过电路的电流I。②电阻R1消耗的功率P1。③现用标有“20欧1安”字样的滑动变阻器R3，替换电阻R1或R2。要求：（a）说出替换的电阻；（b）在移动变阻器滑片的过程中，电流表示数变化量△I的最大值，及变阻器连入电路阻值的范围。闵行22．如图12所示，灯L上标有“12V3.6W”，定值电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω1A”。（1）闭合S1、S2，灯L正常发光。电流表、电压表的量程分别为0～3A，0～15V，求：①灯正常发1图10AR1SPR2VS2光时的电阻；②滑动变阻器允许连入的阻值范围。（2）断开S1、S2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A，0～3V。移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作。求允许替换电源的范围。普陀21．在图13（a）所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器上标有“20Ω1A”字样，闭合电键S，当滑动变阻器R2的滑片P移到某一位置时，电流表A的示数为0.4安。①求R1两端的电压U1。②求此时R2消耗的电功率P2。③现有一个表盘如图13（b）所示的电压表可接入电路。当选用挡量程，并把电压表接入两点时，在移动滑动变阻器滑片P的过程中电压表指针偏转变化角度最大。求此时滑动变阻器接入电路的阻值范围。[来源:学+科+网]松江21．如图15所示的电路中，电源电压为6伏且保持不变，电阻Rl为30欧，滑动变阻器上标有“20Ω，2A”字样。当电键S断开时，电路中的电流表示数...
