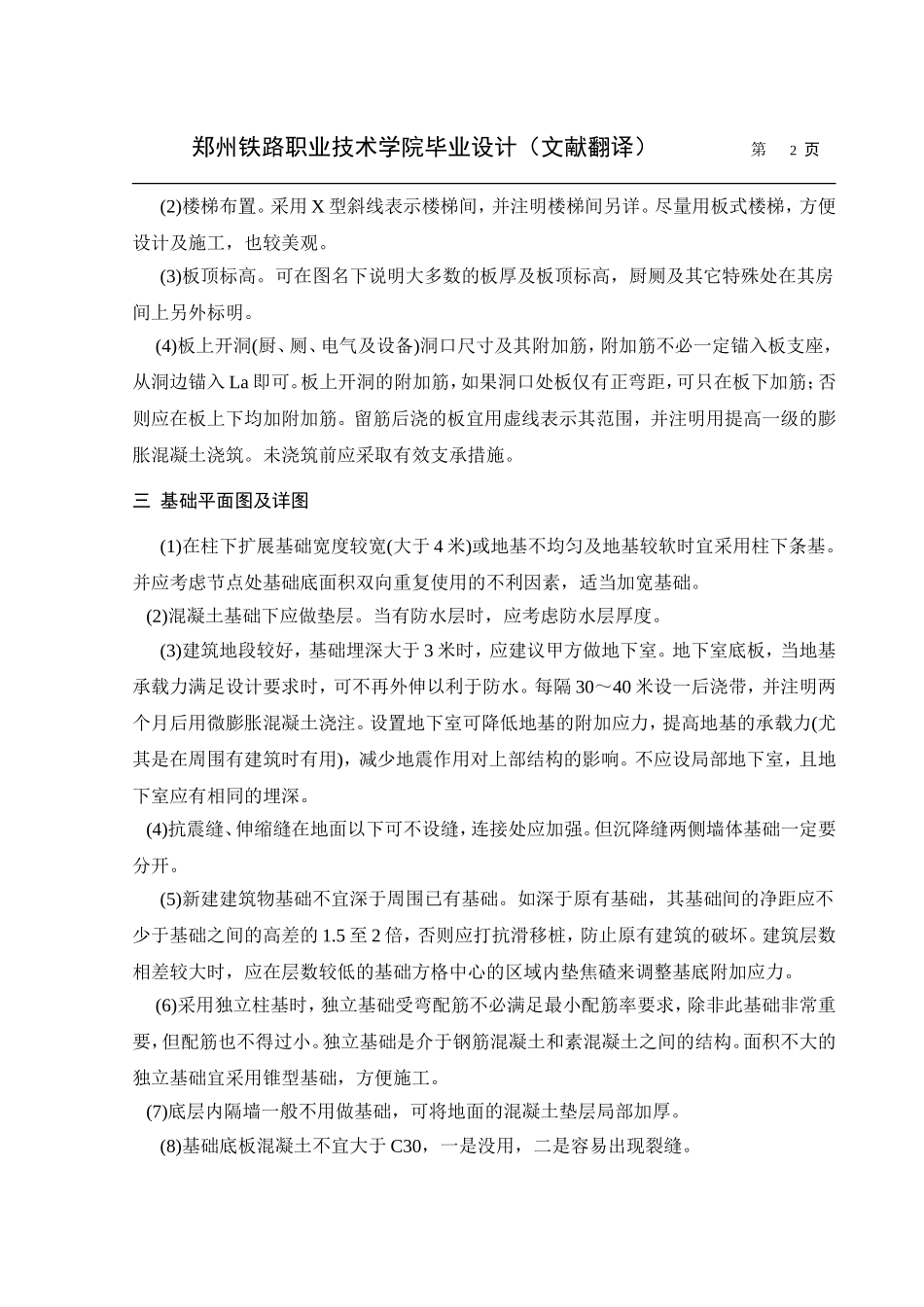

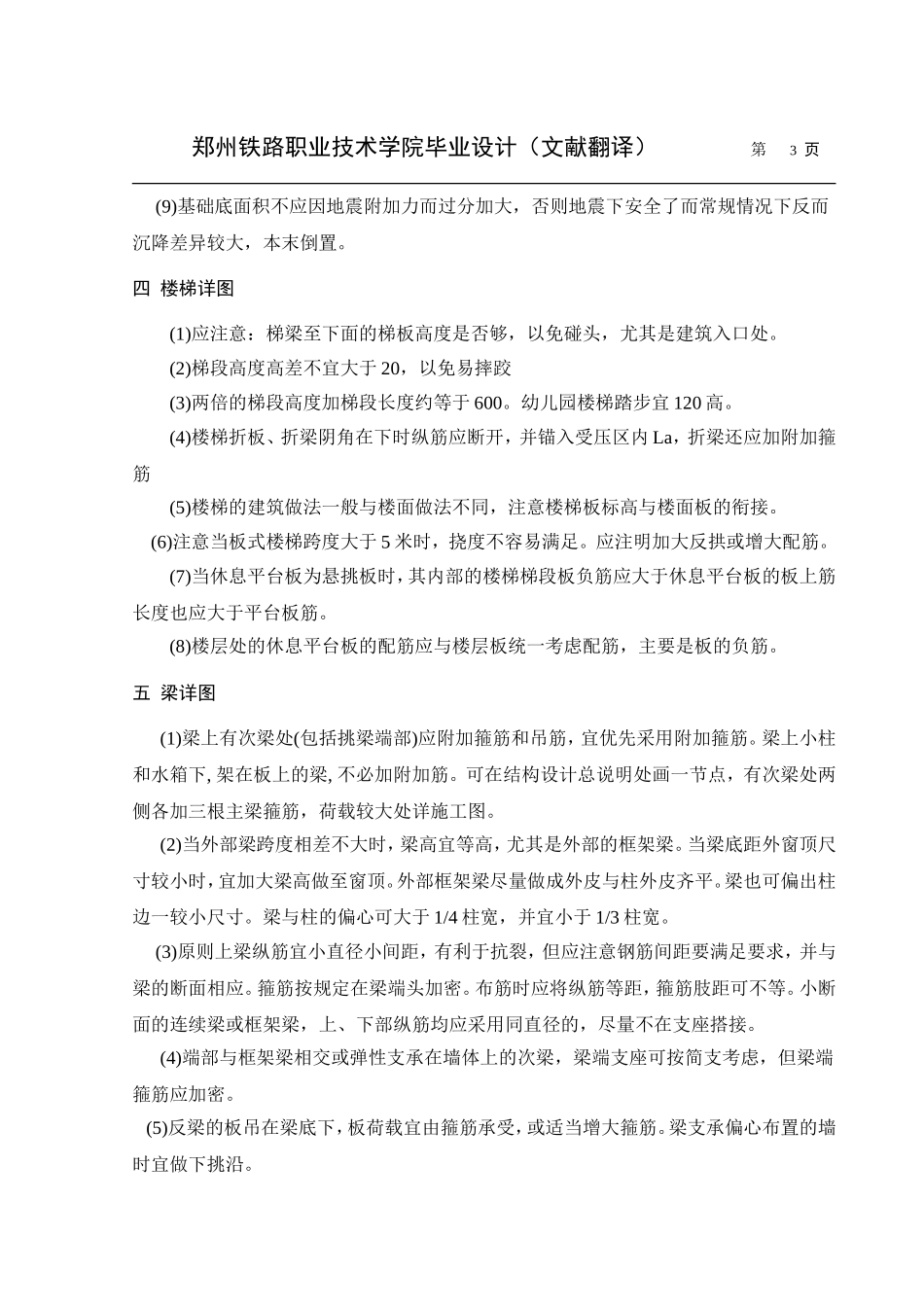

郑州铁路职业技术学院毕业设计（文献翻译）第1页框架结构设计技术一结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。二各层的结构布置图包括:(1)雨蓬、阳台、挑檐布置和其剖面详图。注意：雨棚和阳台的竖板现浇时，最小厚度应为80，否则难以施工。竖筋应放在板中部。当做双排筋时，高度900时，最小板厚120。阳台的竖板应尽量现浇，预制挡板的相交处极易裂缝。雨棚和阳台上有斜的装饰板时，板的钢筋放斜板的上面，并通过水平挑板的下部锚入墙体圈梁(即挑板双层布筋)。两侧的封板可采用泰柏板封堵，钢筋与泰柏板的钢丝焊接，不必采用混凝土结构。挑板挑出长度大于2米时宜配置板下构造筋，较长外露挑板（包括竖板）宜配温度筋。挑板内跨板上筋长度应大于等于挑板出挑长度，尤其是挑板端部有集中荷载时。当顶层阳台的雨搭为无组织排水时，雨搭出挑长度应大于其下阳台出挑长度100，顶层阳台必须设雨搭。挑板配筋应有余地，并应采用大直径大间距钢筋，给工人以下脚的地方防止踩弯。挑板内跨板跨度较小，跨中可能出现负弯距，应将挑板支座的负筋伸过全跨。挑板端部板上筋通常兜一圈向上，但当钢筋直径大于等于12时是难以施工的，应另加筋郑州铁路职业技术学院毕业设计（文献翻译）第2页(2)楼梯布置。采用X型斜线表示楼梯间，并注明楼梯间另详。尽量用板式楼梯，方便设计及施工，也较美观。(3)板顶标高。可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。(4)板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。留筋后浇的板宜用虚线表示其范围，并注明用提高一级的膨胀混凝土浇筑。未浇筑前应采取有效支承措施。三基础平面图及详图(1)在柱下扩展基础宽度较宽(大于4米)或地基不均匀及地基较软时宜采用柱下条基。并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。(2)混凝土基础下应做垫层。当有防水层时，应考虑防水层厚度。(3)建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。地下室底板，当地基承载力满足设计要求时，可不再外伸以利于防水。每隔30～40米设一后浇带，并注明两个月后用微膨胀混凝土浇注。设置地下室...
