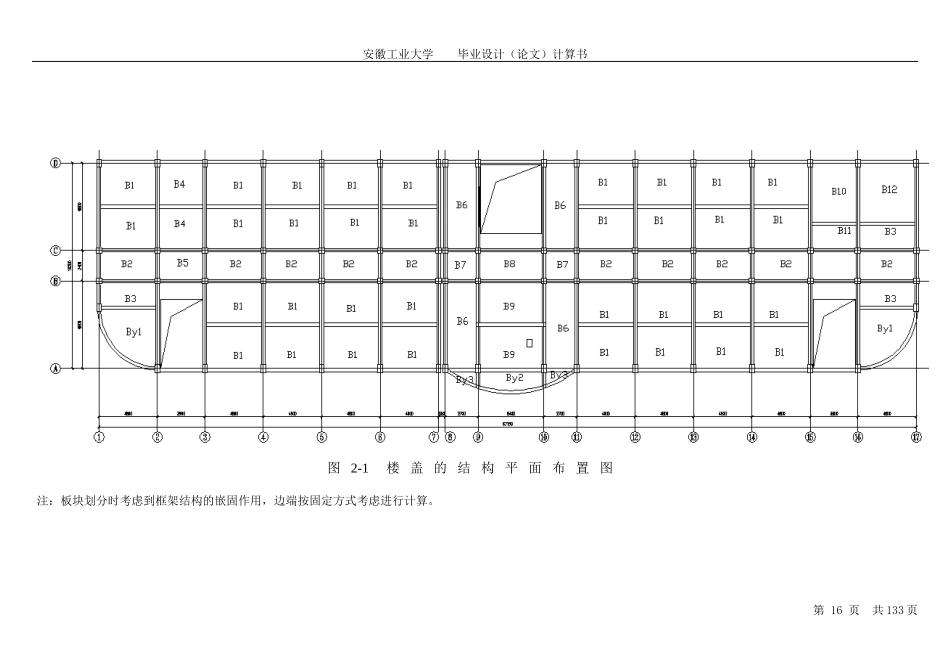

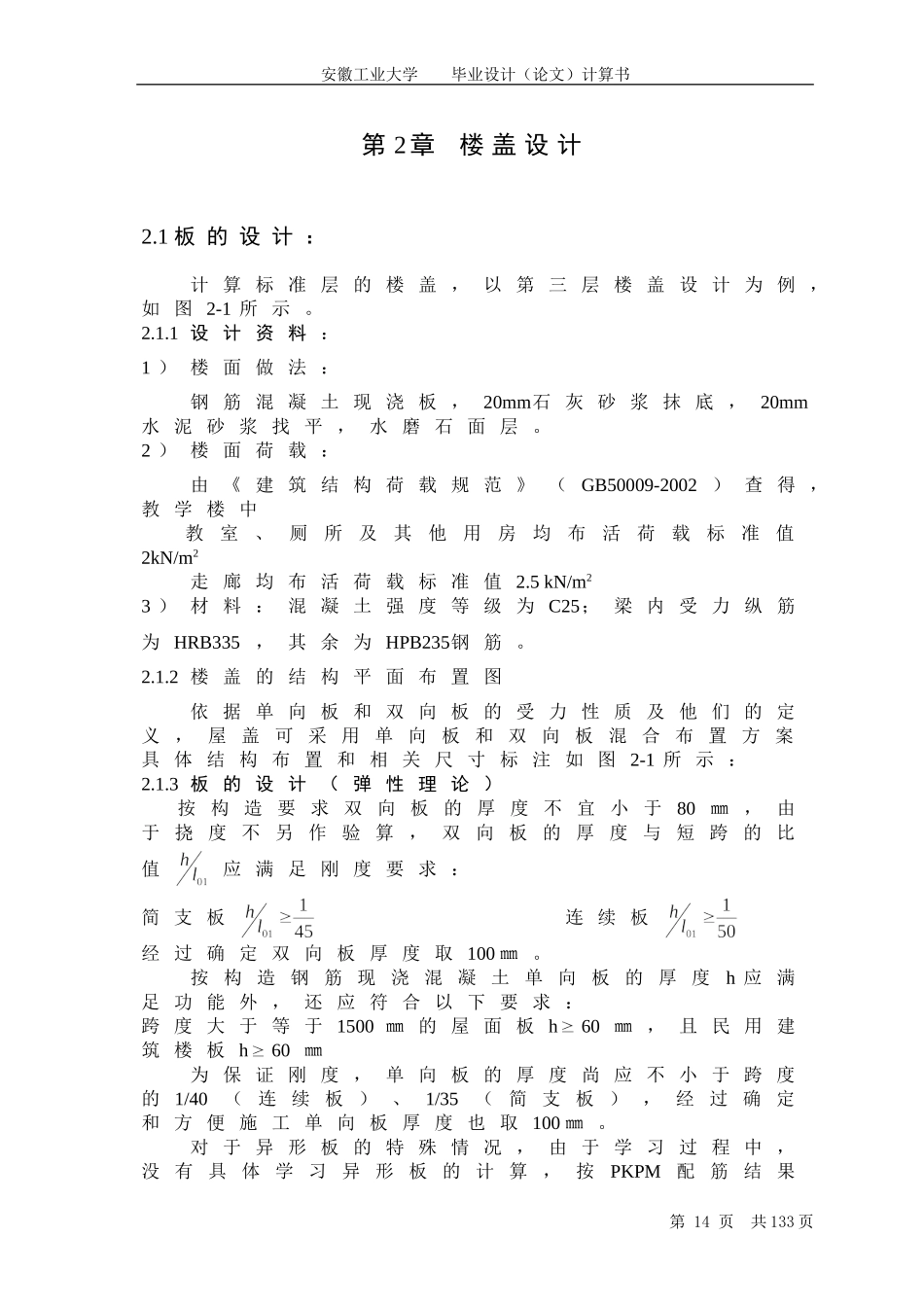

安徽工业大学毕业设计（论文）计算书第2章楼盖设计2.1板的设计：计算标准层的楼盖，以第三层楼盖设计为例，如图2-1所示。2.1.1设计资料：1）楼面做法：钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，水磨石面层。2）楼面荷载：由《建筑结构荷载规范》（GB50009-2002）查得，教学楼中教室、厕所及其他用房均布活荷载标准值2kN/m2走廊均布活荷载标准值2.5kN/m23）材料：混凝土强度等级为C25；梁内受力纵筋为HRB335，其余为HPB235钢筋。2.1.2楼盖的结构平面布置图依据单向板和双向板的受力性质及他们的定义，屋盖可采用单向板和双向板混合布置方案具体结构布置和相关尺寸标注如图2-1所示：2.1.3板的设计（弹性理论）按构造要求双向板的厚度不宜小于80㎜，由于挠度不另作验算，双向板的厚度与短跨的比值应满足刚度要求：简支板连续板经过确定双向板厚度取100㎜。按构造钢筋现浇混凝土单向板的厚度h应满足功能外，还应符合以下要求：跨度大于等于1500㎜的屋面板h60㎜，且民用建筑楼板h60㎜为保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板），经过确定和方便施工单向板厚度也取100㎜。对于异形板的特殊情况，由于学习过程中，没有具体学习异形板的计算，按PKPM配筋结果第14页共133页安徽工业大学毕业设计（论文）计算书进行实际配筋。1）荷载计算恒荷载标准值：水磨石面层0.65kN/m220厚水泥混凝土找平0.02×20=0.40kN/m2100mm厚钢筋混凝土楼板0.1×25=2.50kN/m220mm厚石灰砂浆抹底0.02×17=0.34kN/m2小计3.89kN/m2第15页共133页安徽工业大学毕业设计（论文）计算书图2-1楼盖的结构平面布置图注：板块划分时考虑到框架结构的嵌固作用，边端按固定方式考虑进行计算。第16页共133页安徽工业大学毕业设计(论文)计算书荷载设计值：教室、厕所：走廊：g=1.2×3.89=4.7kN/m2g=1.2×3.89=4.7kN/m2q=1.4×2.0=2.8kN/m2q=1.4×2.5=3.5kN/m2q/2=1.4kN/m2q/2=1.75kN/m2g+q/2=4.7+1.4=6.1kN/m2g+q/2=4.7+1.75=6.5kN/m2g+q=4.7+2.8=7.5kN/m2g+q=4.7+3.5=8.2kN/m22）计算跨度：计算跨度内跨l0=边跨l0=lc（轴线间距离）3)弯矩计算：跨中最大弯矩为当支座固定在g+q/2作用下的跨中弯矩值与内支座铰支时在q/2作用下的跨中弯矩值之和，计算时取泊松比0.2，支座最大负弯矩为当内支座固定时g+q作用下的支座弯矩。对于异形板的特殊情况，故而用补填法使其呈双向板情况，而按这种情况求得的内力和配筋是较实际情况求得的配筋更加安全，具有较高...
