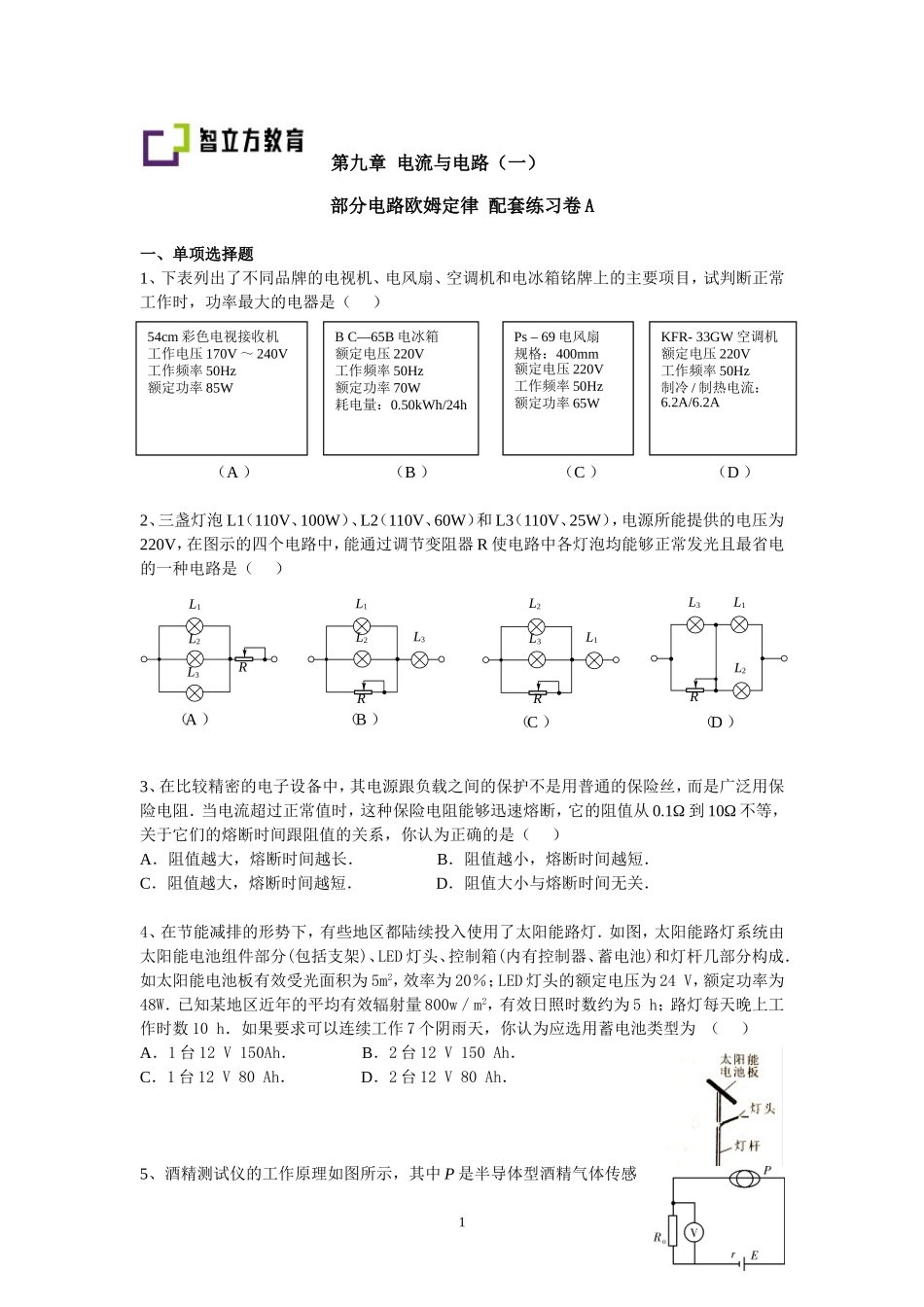

第九章电流与电路（一）部分电路欧姆定律配套练习卷A一、单项选择题1、下表列出了不同品牌的电视机、电风扇、空调机和电冰箱铭牌上的主要项目，试判断正常工作时，功率最大的电器是（）2、三盏灯泡L1（110V、100W）、L2（110V、60W）和L3（110V、25W），电源所能提供的电压为220V，在图示的四个电路中，能通过调节变阻器R使电路中各灯泡均能够正常发光且最省电的一种电路是（）3、在比较精密的电子设备中，其电源跟负载之间的保护不是用普通的保险丝，而是广泛用保险电阻．当电流超过正常值时，这种保险电阻能够迅速熔断，它的阻值从0.1Ω到10Ω不等，关于它们的熔断时间跟阻值的关系，你认为正确的是（）A．阻值越大，熔断时间越长．B．阻值越小，熔断时间越短．C．阻值越大，熔断时间越短．D．阻值大小与熔断时间无关．4、在节能减排的形势下，有些地区都陆续投入使用了太阳能路灯．如图，太阳能路灯系统由太阳能电池组件部分(包括支架)、LED灯头、控制箱(内有控制器、蓄电池)和灯杆几部分构成．如太阳能电池板有效受光面积为5m2，效率为20％；LED灯头的额定电压为24V，额定功率为48W．已知某地区近年的平均有效辐射量800w／m2，有效日照时数约为5h；路灯每天晚上工作时数10h．如果要求可以连续工作7个阴雨天，你认为应选用蓄电池类型为（）A．1台12V150Ah．B．2台12V150Ah．C．1台12V80Ah．D．2台12V80Ah．5、酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感154cm彩色电视接收机工作电压170V～240V工作频率50Hz额定功率85WBC—65B电冰箱额定电压220V工作频率50Hz额定功率70W耗电量：0.50kWh/24hPs–69电风扇规格：400mm额定电压220V工作频率50Hz额定功率65WKFR-33GW空调机额定电压220V工作频率50Hz制冷/制热电流：6.2A/6.2A（A）（B）（C）（D）（A）L1L2L3L1L2L3L2L3L1L1L3RL2RRR（B）（C）（D）器，该传感器电阻r′的倒数与酒精气体的浓度C成正比，R0为定值电阻。以下关于电压表示数的倒数（）与酒精气体浓度的倒数（）之间关系的图像，正确的是（）6、节日挂在树上或商店门口的小彩灯通电后发出丽的色彩，众多小彩灯是先和电阻R并联后再串联接到220v电源上的，其简化的电路如图所示．下面对此电路正确的认识是（）A．当某小彩灯灯丝断时由于R的导电作用仍保持整个电路通路，其他灯仍能发光B．R的作用是分流，使小彩灯的电流不至太大C．R的作用是分压，使得小彩灯不被烧坏D．为了节能，R的阻值要大于小彩灯的灯丝电阻7、计算机光...
