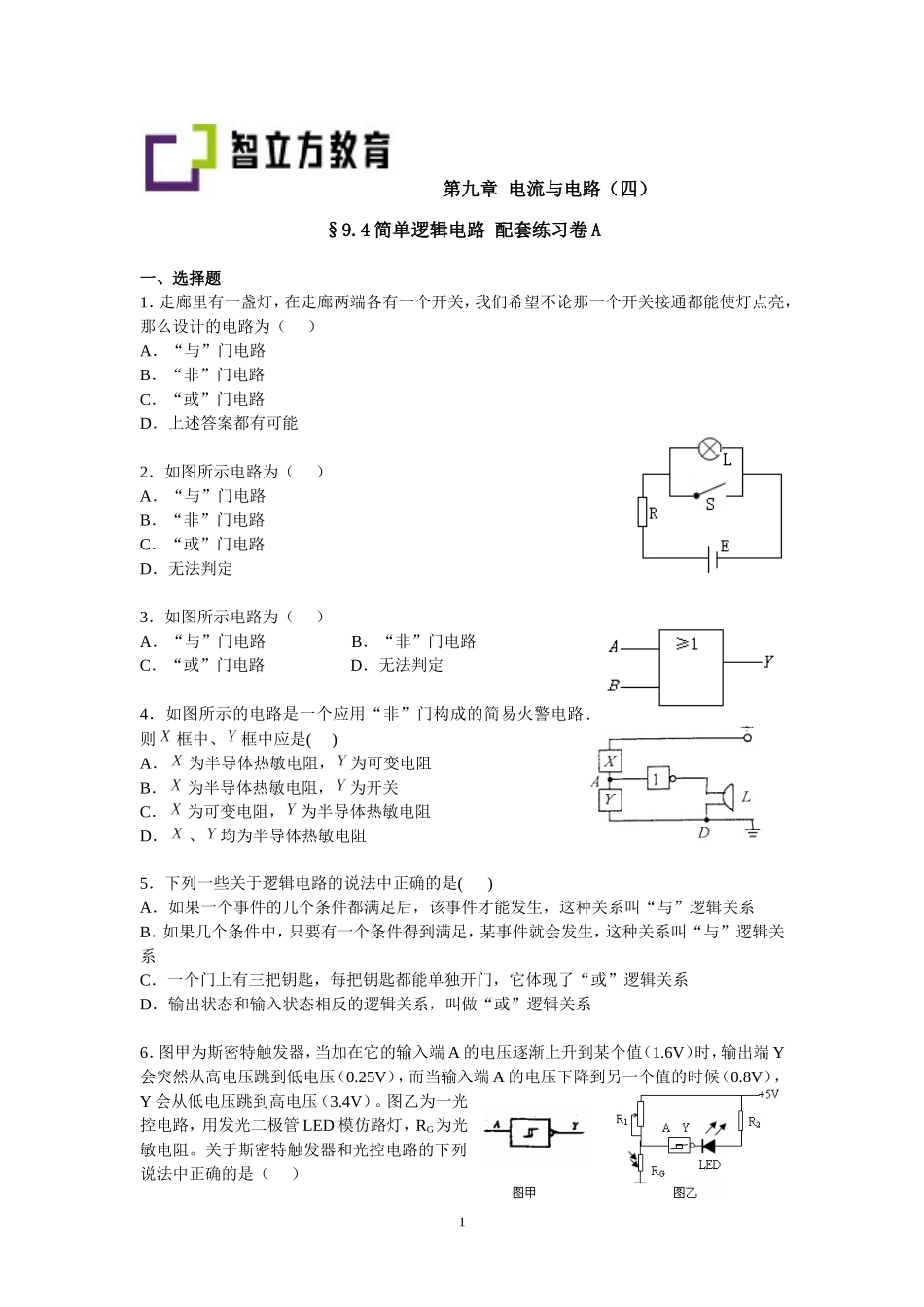

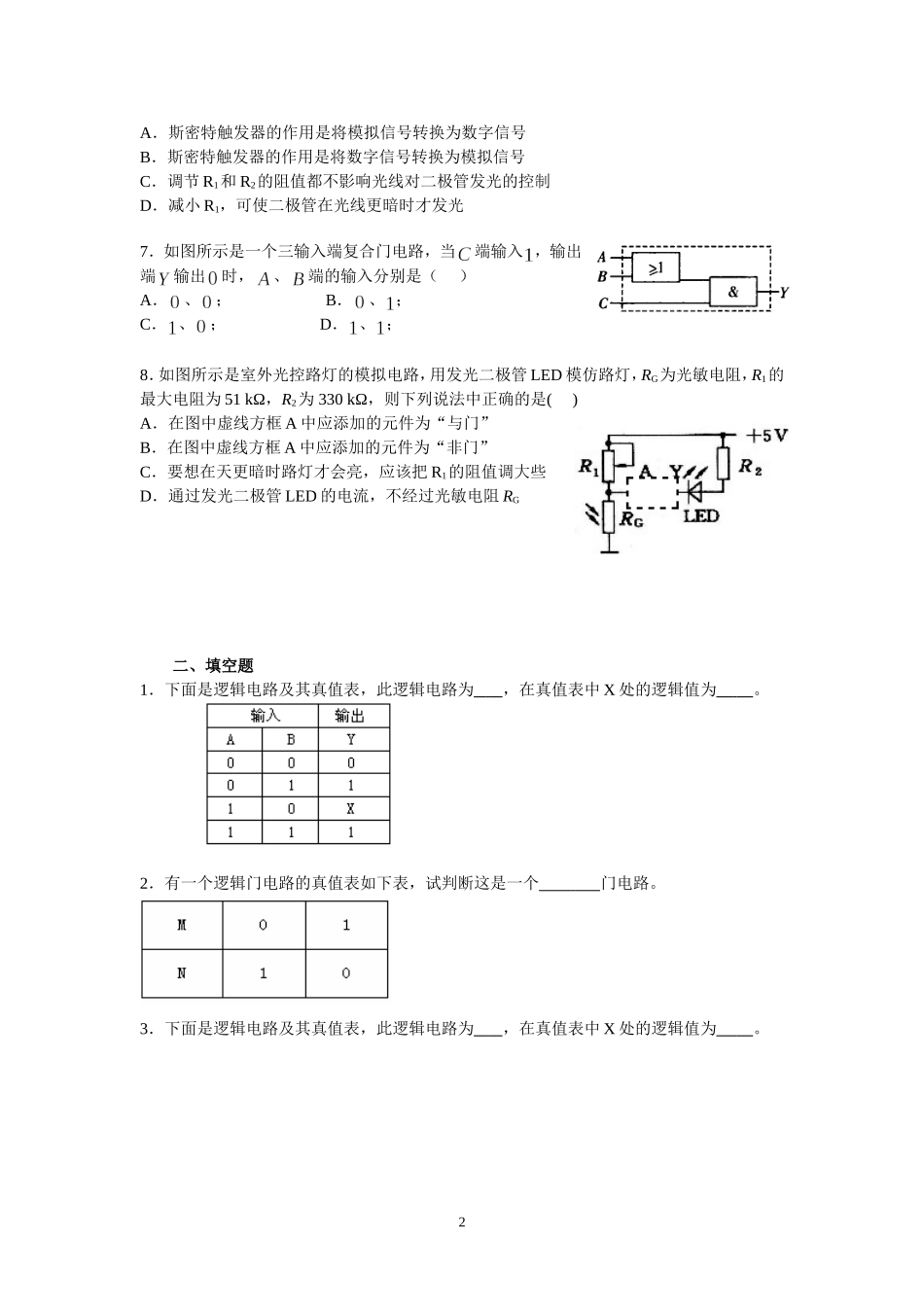

第九章电流与电路（四）§9.4简单逻辑电路配套练习卷A一、选择题1．走廊里有一盏灯，在走廊两端各有一个开关，我们希望不论那一个开关接通都能使灯点亮，那么设计的电路为（）A．“与”门电路B．“非”门电路C．“或”门电路D．上述答案都有可能2．如图所示电路为（）A．“与”门电路B．“非”门电路C．“或”门电路D．无法判定3．如图所示电路为（）A．“与”门电路B．“非”门电路C．“或”门电路D．无法判定4．如图所示的电路是一个应用“非”门构成的简易火警电路.则框中、框中应是()A．为半导体热敏电阻，为可变电阻B．为半导体热敏电阻，为开关C．为可变电阻，为半导体热敏电阻D．、均为半导体热敏电阻5．下列一些关于逻辑电路的说法中正确的是()A．如果一个事件的几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系B．如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫“与”逻辑关系C．一个门上有三把钥匙，每把钥匙都能单独开门，它体现了“或”逻辑关系D．输出状态和输入状态相反的逻辑关系，叫做“或”逻辑关系6．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电压跳到低电压（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电压跳到高电压（3.4V）。图乙为一光控电路，用发光二极管LED模仿路灯，RG为光敏电阻。关于斯密特触发器和光控电路的下列说法中正确的是（）1A．斯密特触发器的作用是将模拟信号转换为数字信号B．斯密特触发器的作用是将数字信号转换为模拟信号C．调节R1和R2的阻值都不影响光线对二极管发光的控制D．减小R1，可使二极管在光线更暗时才发光7．如图所示是一个三输入端复合门电路，当端输入，输出端输出时，、端的输入分别是（）A．、；B．、；C．、；D．、；8．如图所示是室外光控路灯的模拟电路，用发光二极管LED模仿路灯，RG为光敏电阻，R1的最大电阻为51kΩ，R2为330kΩ，则下列说法中正确的是()A．在图中虚线方框A中应添加的元件为“与门”B．在图中虚线方框A中应添加的元件为“非门”C．要想在天更暗时路灯才会亮，应该把R1的阻值调大些D．通过发光二极管LED的电流，不经过光敏电阻RG二、填空题1．下面是逻辑电路及其真值表，此逻辑电路为，在真值表中X处的逻辑值为。2．有一个逻辑门电路的真值表如下表，试判断这是一个门电路。3．下面是逻辑电路及其真值表，此逻辑电路为，在真值表中X处的逻辑值为。24.如图...
