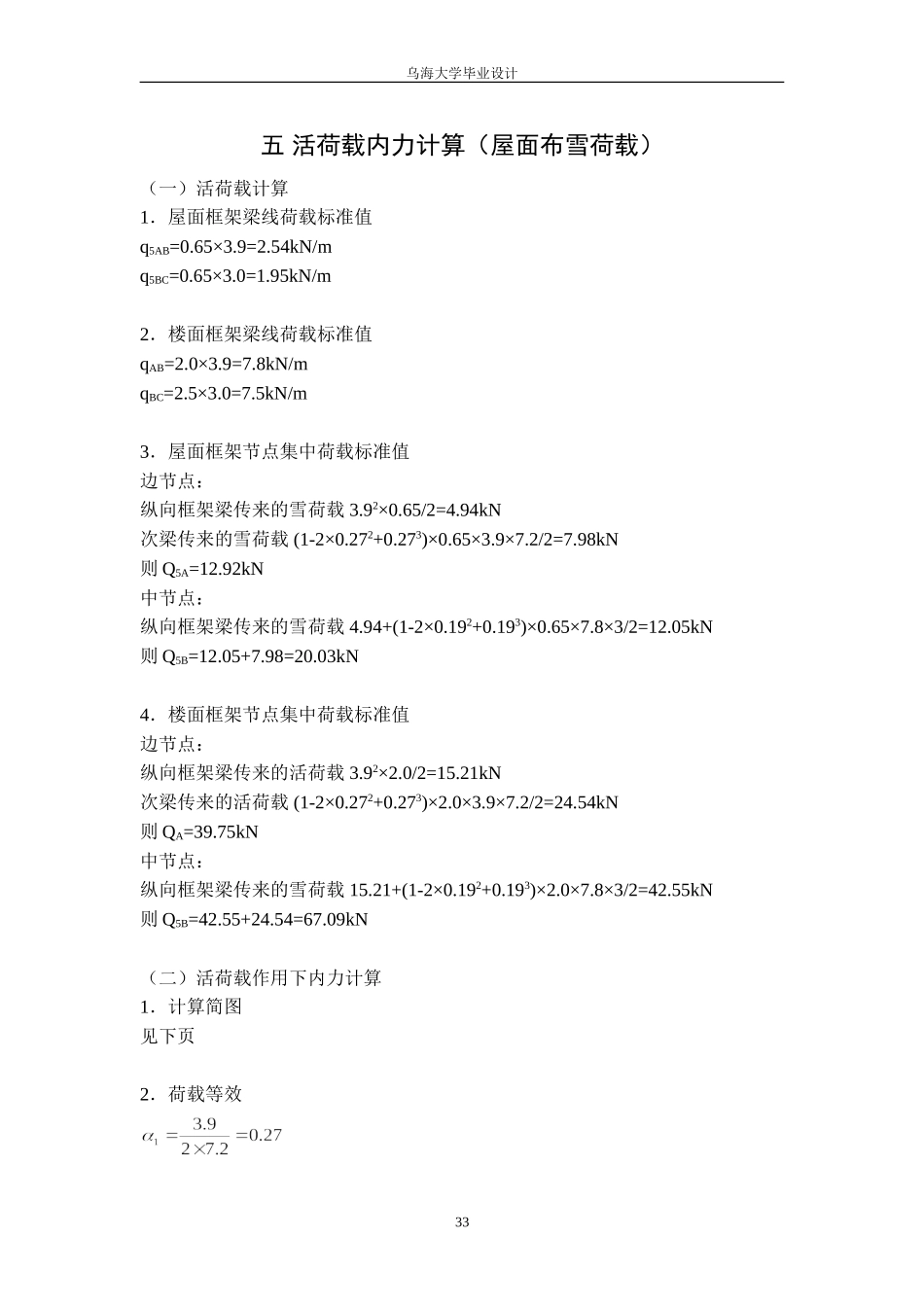

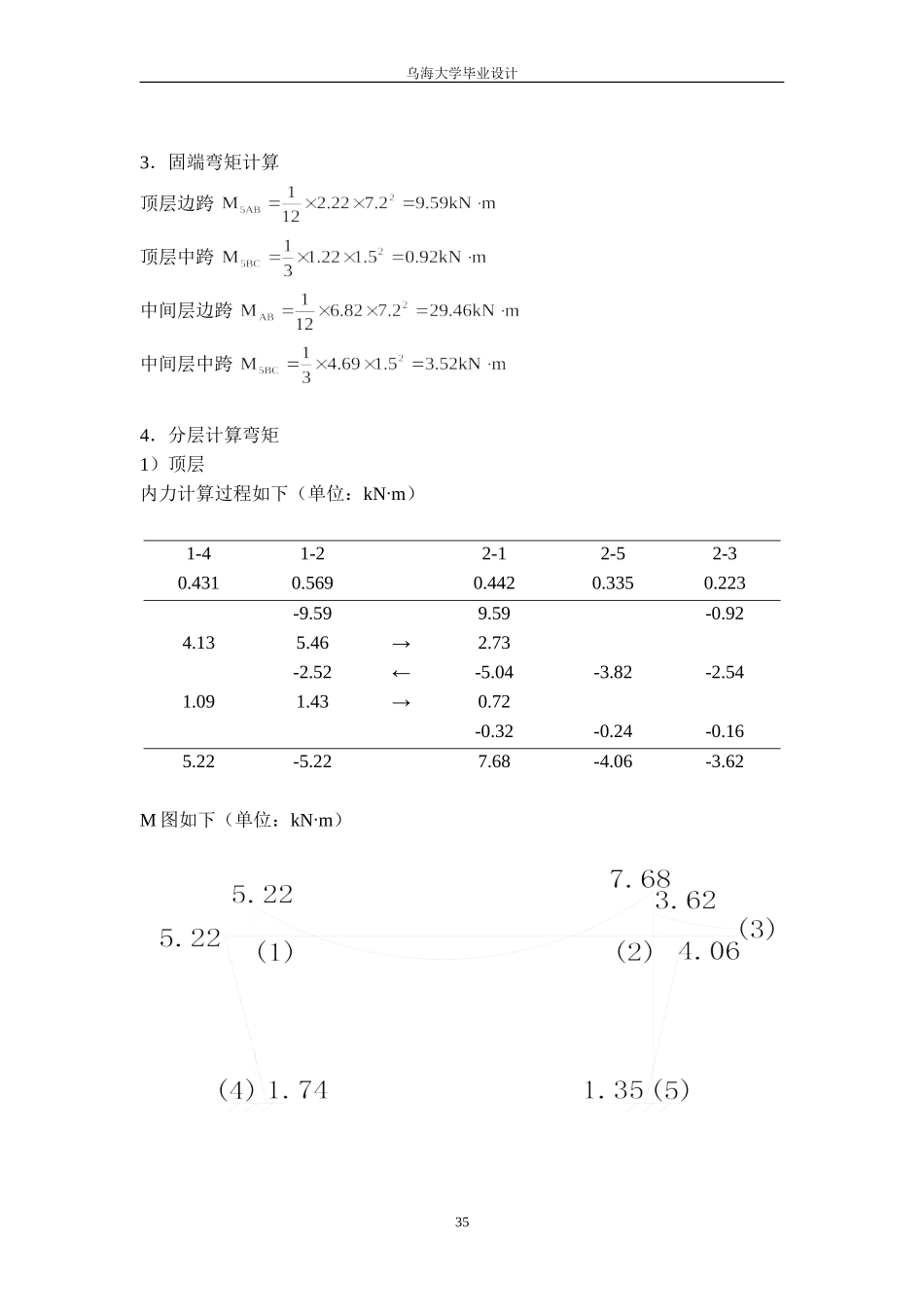

乌海大学毕业设计五活荷载内力计算（屋面布雪荷载）（一）活荷载计算1．屋面框架梁线荷载标准值q5AB=0.65×3.9=2.54kN/mq5BC=0.65×3.0=1.95kN/m2．楼面框架梁线荷载标准值qAB=2.0×3.9=7.8kN/mqBC=2.5×3.0=7.5kN/m3．屋面框架节点集中荷载标准值边节点：纵向框架梁传来的雪荷载3.92×0.65/2=4.94kN次梁传来的雪荷载(1-2×0.272+0.273)×0.65×3.9×7.2/2=7.98kN则Q5A=12.92kN中节点：纵向框架梁传来的雪荷载4.94+(1-2×0.192+0.193)×0.65×7.8×3/2=12.05kN则Q5B=12.05+7.98=20.03kN4．楼面框架节点集中荷载标准值边节点：纵向框架梁传来的活荷载3.92×2.0/2=15.21kN次梁传来的活荷载(1-2×0.272+0.273)×2.0×3.9×7.2/2=24.54kN则QA=39.75kN中节点：纵向框架梁传来的雪荷载15.21+(1-2×0.192+0.193)×2.0×7.8×3/2=42.55kN则Q5B=42.55+24.54=67.09kN（二）活荷载作用下内力计算1．计算简图见下页2．荷载等效33乌海大学毕业设计计算简图顶层边跨顶层中跨中间层边跨中间层中跨荷载等效后的计算简图如下：34乌海大学毕业设计3．固端弯矩计算顶层边跨顶层中跨中间层边跨中间层中跨4．分层计算弯矩1）顶层内力计算过程如下（单位：kN∙m）1-41-22-12-52-30.4310.5690.4420.3350.223-9.599.59-0.924.135.46→2.73-2.52←-5.04-3.82-2.541.091.43→0.72-0.32-0.24-0.165.22-5.227.68-4.06-3.62M图如下（单位：kN∙m）35乌海大学毕业设计2）中间层内力计算过程见下页（单位：kN∙m）3-63-13-44-34-24-74-50.3010.3010.3980.3310.2510.2510.167-29.4629.46-3.528.878.8711.72→5.86-5.27←-10.53-7.98-7.98-5.311.581.582.11→1.06-0.35-0.27-0.27-0.1710.4510.45-20.9025.5-8.25-8.25-9M图如下（单位：kN∙m）3）底层内力计算过程如下（单位：kN∙m）3-63-13-44-34-24-74-50.320.3070.3730.3280.2480.2590.165-29.4629.46-3.529.439.0410.99→5.50-5.16←-10.31-7.80-8.14-5.1936乌海大学毕业设计1.651.581.93→0.97-0.32-0.24-0.25-0.1611.0810.62-21.7025.3-8.04-8.39-8.87M图如下（单位：kN∙m）5．不平衡弯矩分配计算过程如下（单位：kN∙m），方框内为原不平衡弯矩左梁上柱下柱右梁1.221.983.48-1.98-1.83-2.750.611.740.171.36-1.35-0.321.913.48-2.08-1.72-2.750.683.481.391.82-2.75-1.371.393.48-2.78-1.37-2.750.923.481.371.80-2.75-1.391.433.54-2.8-1.32-2.680.913.482.410.90-2.75-2.0737乌海大学毕业设计-1.11-1.300.710.46不平衡弯矩...
