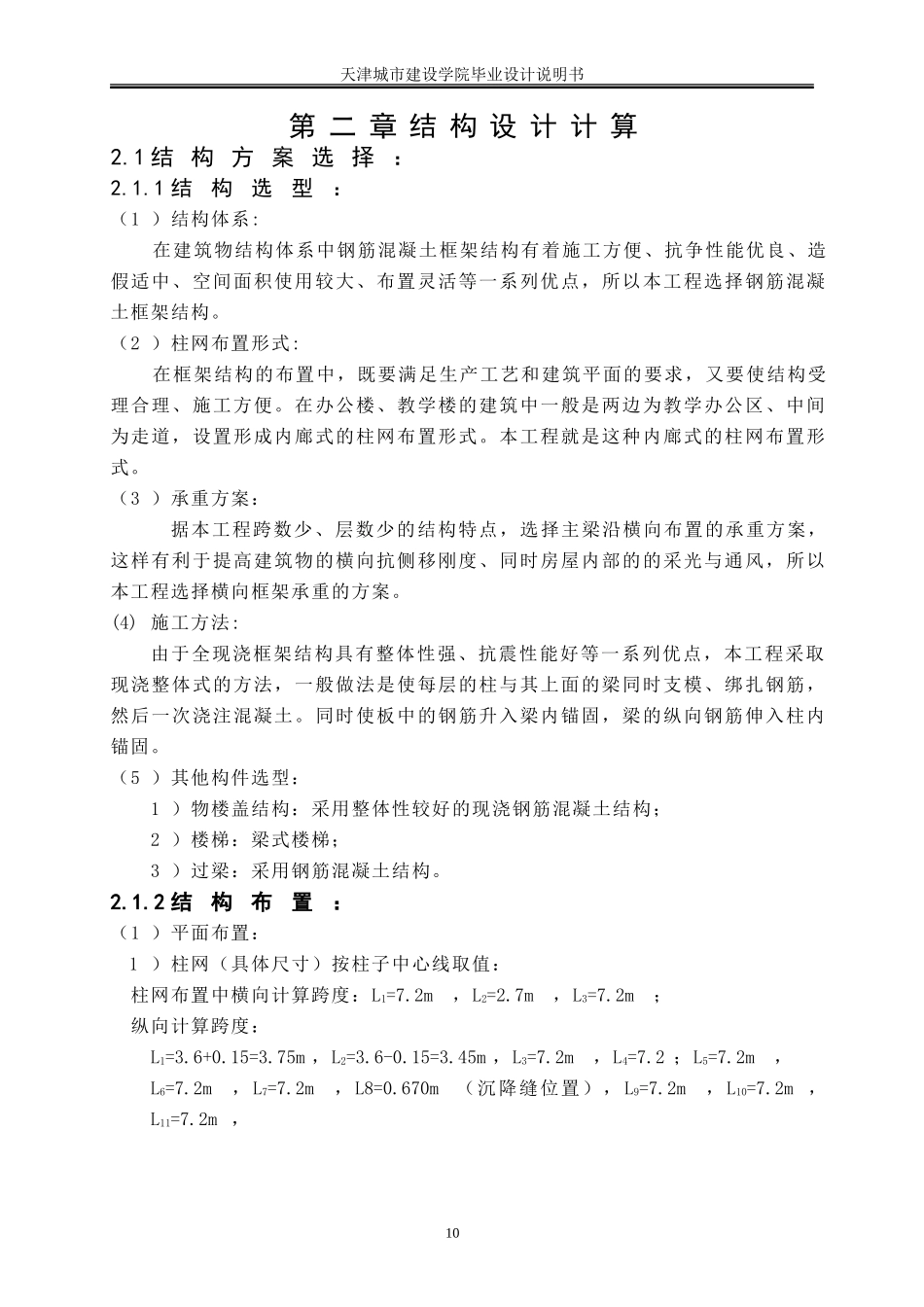

天津城市建设学院毕业设计说明书第二章结构设计计算2.1结构方案选择：2.1.1结构选型：（1）结构体系:在建筑物结构体系中钢筋混凝土框架结构有着施工方便、抗争性能优良、造假适中、空间面积使用较大、布置灵活等一系列优点，所以本工程选择钢筋混凝土框架结构。（2）柱网布置形式:在框架结构的布置中，既要满足生产工艺和建筑平面的要求，又要使结构受理合理、施工方便。在办公楼、教学楼的建筑中一般是两边为教学办公区、中间为走道，设置形成内廊式的柱网布置形式。本工程就是这种内廊式的柱网布置形式。（3）承重方案：据本工程跨数少、层数少的结构特点，选择主梁沿横向布置的承重方案，这样有利于提高建筑物的横向抗侧移刚度、同时房屋内部的的采光与通风，所以本工程选择横向框架承重的方案。(4)施工方法:由于全现浇框架结构具有整体性强、抗震性能好等一系列优点，本工程采取现浇整体式的方法，一般做法是使每层的柱与其上面的梁同时支模、绑扎钢筋，然后一次浇注混凝土。同时使板中的钢筋升入梁内锚固，梁的纵向钢筋伸入柱内锚固。（5）其他构件选型：1）物楼盖结构：采用整体性较好的现浇钢筋混凝土结构；2）楼梯：梁式楼梯；3）过梁：采用钢筋混凝土结构。2.1.2结构布置：（1）平面布置：1）柱网（具体尺寸）按柱子中心线取值：柱网布置中横向计算跨度：L1=7.2m，L2=2.7m，L3=7.2m；纵向计算跨度：L1=3.6+0.15=3.75m，L2=3.6-0.15=3.45m，L3=7.2m，L4=7.2；L5=7.2m，L6=7.2m，L7=7.2m，L8=0.670m（沉降缝位置），L9=7.2m，L10=7.2m，L11=7.2m，10天津城市建设学院毕业设计说明书纵向方案布置如下图：梁外皮于柱外皮重合：2)次梁设置：设置九道次梁，设置位置：位于主梁跨中，间距：3.6m.。11天津城市建设学院毕业设计说明书3）建筑缝：混凝土中册P177,2-8与2-9之间有120MMkkuan宽的建筑缝（2）竖向布置：根据建筑标高和楼地面做法知隔层结构标高低于建筑标高70mm首层：H1=4.5-0.07=4.43m；中间层H2=H3=H4=3.90m；顶层H5=3.90+0.07=3.97m.（3）、计算简图DG：2.1.3主要构件截面尺寸的确定：（1）横向框架梁：A-D、E-F轴之间的框架梁：L=7200mm梁高h=(1/10~1/14)x7200=(720~514)mm取h=600mm。粱宽b=(1/2~1/3)x600=（300~200），取b=300mm。D-E轴之间的框架梁：L=2700mm梁高h=(1/10~1/14)x2700=(270~193)mm考虑内力分布平衡及施工的方便取h=600mm粱宽b=(1/2~1/3)x600=（300~200），取b=300mm。（2）纵向框架梁D轴和E轴框架梁：h=400mm,b=250...
