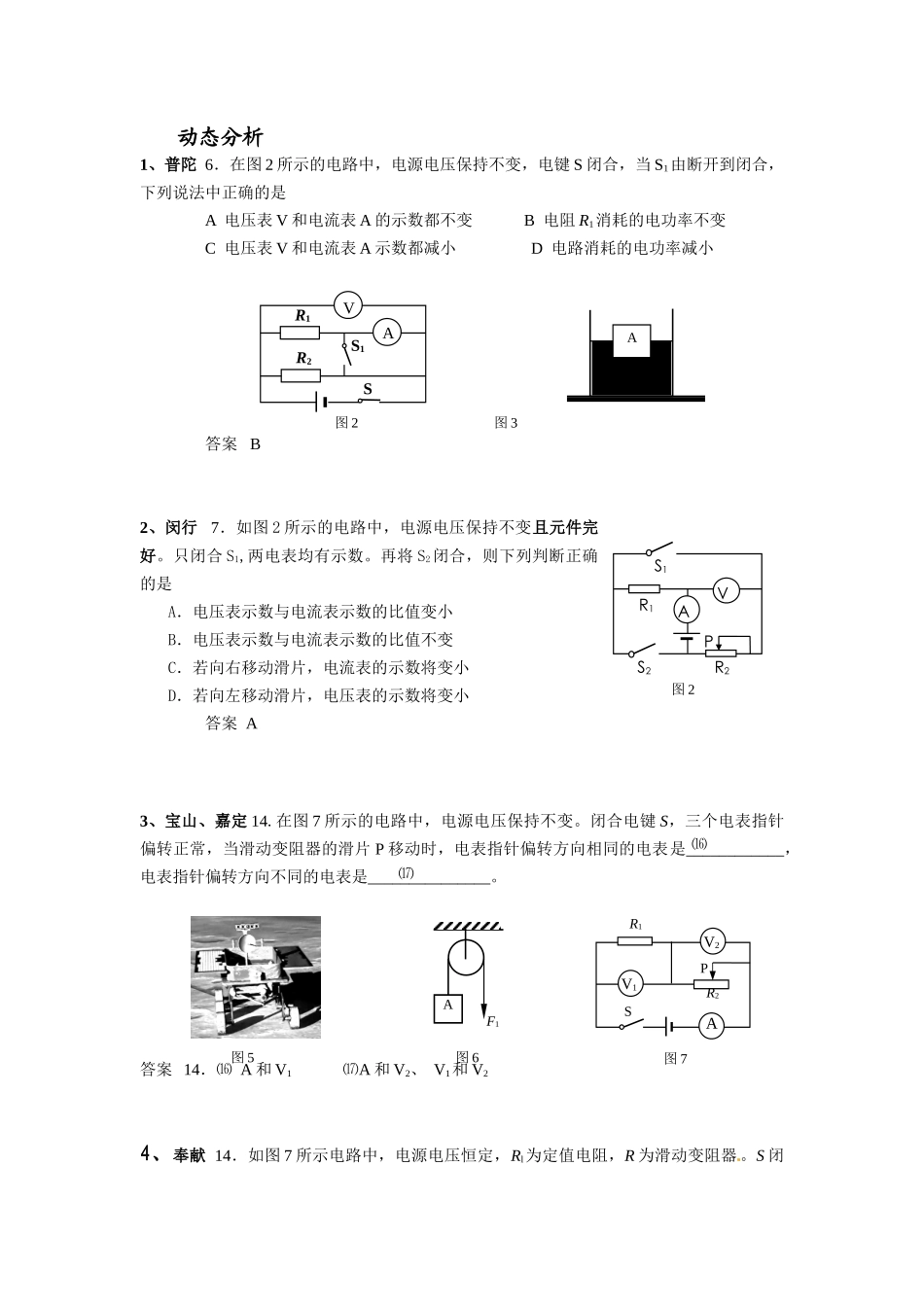

动态分析1、普陀6．在图2所示的电路中，电源电压保持不变，电键S闭合，当S1由断开到闭合，下列说法中正确的是A电压表V和电流表A的示数都不变B电阻R1消耗的电功率不变C电压表V和电流表A示数都减小D电路消耗的电功率减小答案B2、闵行7．如图2所示的电路中，电源电压保持不变且元件完好。只闭合S1,两电表均有示数。再将S2闭合，则下列判断正确的是A．电压表示数与电流表示数的比值变小B．电压表示数与电流表示数的比值不变C．若向右移动滑片，电流表的示数将变小D．若向左移动滑片，电压表的示数将变小答案A3、宝山、嘉定14.在图7所示的电路中，电源电压保持不变。闭合电键S，三个电表指针偏转正常，当滑动变阻器的滑片P移动时，电表指针偏转方向相同的电表是____________，电表指针偏转方向不同的电表是_______________。答案14．⒃A和V1⒄A和V2、V1和V24、奉献14．如图7所示电路中，电源电压恒定，Rl为定值电阻，R为滑动变阻器。S闭图2图3AVR1R2AS1SAPVS1S2R1R2图2⒃⒄图5图6AF1图7SPAR2R1V1V2合后，滑动变阻器滑片自b向a端移动，V1的示数将（16），V2示数的变化量与A示数的变化量的比值将（17）（均选填“变大”、“不变”或“变小”）。答案14．变大；不变5、黄埔7．在图2所示的电路中，电源电压保持不变，两个电阻的阻值R1＜R2。闭合电键S，电路正常工作。下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将A．R1与R2的位置互换B．R1与电压表V的位置互换C．R2与电流表A的位置互换D．电压表V与电流表A的位置互换答案7．D6、静安、青浦6．在图2所示的电路中，电源电压保持不变。当对电路进行某种操作后，电压表V示数与电流表A示数的比值变大，则此过程中A.电流表A1的示数变小B.电流表A2的示数变大C.电流表A示数与电流表A1示数的差值不变D.电流表A示数与电流表A2示数的差值不变答案6．D7、杨浦9．在图5所示的电路中，电源电压保持不变，电路中各元件都完好。当电键S由断开到闭合时，正确的判断是R1SVR2A图2图2R1SAR2PVA2VA1VR2SSSR1A1SSSR3A2R2（a）图3（b）A．电流表的示数可能不变B．电流表的示数一定变大C．电压表的示数可能不变D．电压表的示数一定变大答案9．D故障分析1、浦东8．在图2所示的电路中，电源电压保持不变。R1或R2中的一个发生断路，闭合电键S，以下方法能检测出具体故障的是A．用完好的小灯替换R1B．用电压表并联在R2两端C．用电流表串联在干路中D．用电流表串联在R1支路中答案8.D2、普陀14．在图8所示电路中，电源电...
